Manyetik Şalter Nedir? Manyetik Şalter ve Kontaktör Arasındaki Farklar
- Haberler
- Ara 31, 2024
- 1331 görüntüleme
Mekanik şalter olarak da bilinen manyetik şalter, elektrik motorlarını güvenli bir şekilde çalıştırmak için kullanılan elektromanyetik anahtarların birleşimidir. Yapısı, çalışma prensibi, kontaktörlerden nasıl ayırt edileceği ve uygulamaları hakkında bilgiler aşağıda yer almaktadır.
Manyetik Şalter Nedir?
Manyetik şalter veya motor şalteri, motoru çalıştıran ve durduran bir elektromanyetik anahtardır. Bu cihaz, motorun güvenli bir eşik içinde çalışmasını sağlayarak motoru aşırı yüklenmeye karşı korur. Manyetik şalter aracılığıyla enerji verildiğinde, akım kontaklardan geçerek motora ulaşır. Bir sorun olduğunda, dahili kontak akımı kesmek için ayrılır.
Manyetik şalter genellikle yüzeyindeki düğmeler ve topuzlar aracılığıyla kurulur ve kontrol edilir. Modern elektrik sistemlerinde, şalter bir PLC aracılığıyla uzaktan veya otomatik olarak kontrol edilebilir.
Manyetik Şalterin Yapısı

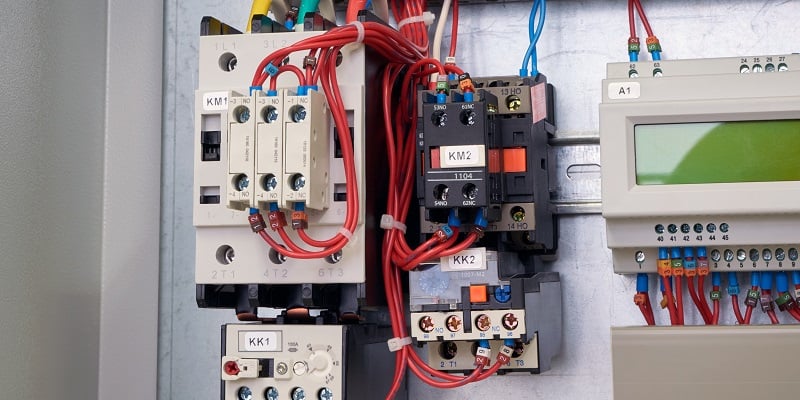

Manyetik şalterin iki ana bileşeni kontaktör ve aşırı yük rölesidir, alt bileşenler ise kontrol devresi ve kendi kendini sürdüren devredir.
Kontaktör
Kontaktör, manyetik şalterin en önemli bileşenidir ve genellikle bu kit ile karıştırılır. Kontaktör, içinde bir bobin bulunan elektromanyetik prensibe göre çalışır. Bobinden bir elektrik akımı geçtiğinde, bir manyetik alan oluşur ve akımın geçmesine izin vermek için kontaktörün içindeki kontakları birbirine çeker. Akım olmadığında, emme bobini kontağı serbest bırakır.
Kontaktör, motoru doğrudan korumaz, ancak bir aşırı yük tespit edildiğinde gücü kesmek için bir termik röle ile birleştirilmesi gerekir. Kontaktörün işlevi, yüksek güçlü devreleri sürekli bir anahtarlama frekansı ile açıp kapatmaktır.

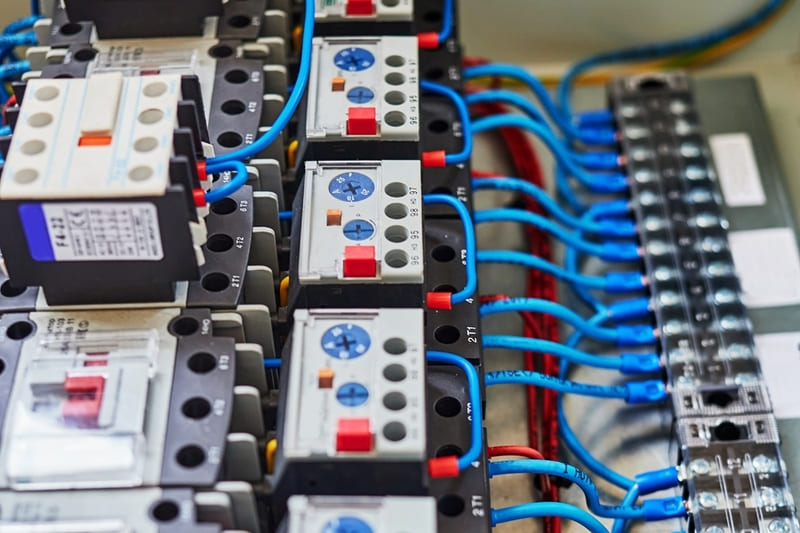

Aşırı Yük Rölesi
Aşırı yük rölesi, manyetik şalterin koruyucu bileşenidir. Aşırı yük rölesinin ana işlevi, motorun akımını izlemek, elektriksel aşırı yükü tespit etmek ve devreyi kesmektir. Manyetik şalter için kullanılan 2 tip röle vardır: termik röleler ve elektronik röleler:
- Termik röle: Devreyi kesmek için termal mekanizma aracılığıyla aşırı yük akımı ile etkileşime girer.
- Elektronik röle: Son teknoloji bir mikroişlemci kullanarak aşırı yük akımı ile etkileşime girer, termik röleden daha hızlı bir tepki süresine sahiptir.
Kontrol Devresi
Manyetik şalter, iki basma düğmesiyle (motor çalıştırma düğmesi ve motor durdurma düğmesi) bir kontrol devresi kullanır. Bu düğmeler, kontaktördeki bobini etkinleştirmek için kontrol voltajına bağlanır.
Çalıştırma düğmesi, yalnızca basıldığında motoru çalıştırmak için devreyi kapatan geçici bir anahtardır. Durdurma düğmesi, normalde kapalı olan bir anahtar türüdür, basıldığında motoru durdurur.
Kendi Kendini Sürdüren Devre
Çalıştırma düğmesine basıldığında, motor doğrudan güç almaz. Bunun yerine, kontaktöre enerji verilir ve motora enerji vererek kendi kendini sürdüren bir devre oluşturur. Bu mekanizma, çalıştırma düğmesi serbest bırakıldıktan sonra motorun çalışmasını sağlar. Kontaktör bundan sonra çalışmaya devam eder.
Manyetik Şalterin Çalışma Prensibi
Şalterin nispeten basit bir çalışma prensibi vardır. Devre üzerindeki çalıştırma düğmesine basıldığında, elektrik sinyali kontaktörün bobinine iletilir. Bobin, akımın motora akmasına izin vermek için kontakları çeker.
Motor kontrolü sırasında, röle çalışma akımını izler. Motor gücü anma değerini aşarsa, röle açılır, devreyi açar ve motoru durdurur. Bu mekanizma, motoru ısı üreten aşırı yük akımlarının neden olduğu hasarlardan korumaya yardımcı olur. Birçok karmaşık sistemde, motoru basınç, nem veya zamanlama yoluyla kontrol etmek için bir PLC kontrolörü eklenebilir.

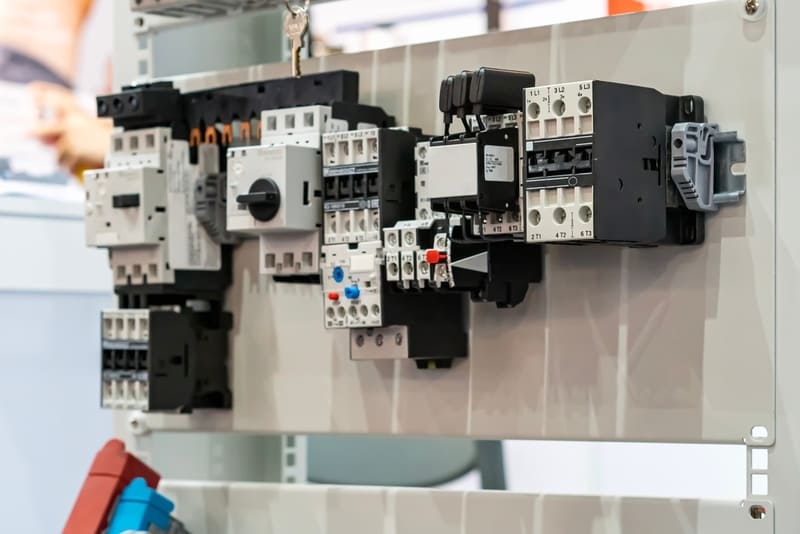

Şalter ve Kontaktör Karşılaştırması
Kontaktörler genellikle manyetik şalterlerle karıştırılır. Aslında, kontaktör, manyetik şalterin ana bileşenidir ve elektrik devresini açıp kapatma görevini üstlenir. Akımın kontaktörden geçmesine izin veren mekanizma, manyetik şalterin devreyi kapatma ve kesme mekanizmasıdır.
Kontaktörler, elektrik devrelerini açıp kapatma ana uygulamasına sahiptir, ancak aşırı yük veya kısa devre meydana geldiğinde bir koruma işlevi yoktur. Tam tersine, ek bir bileşen, yani aşırı yük rölesi olduğu için şalterin bu işlevi vardır. Bu nedenle, şalterin kontaktörden daha fazla işlevi ve daha yüksek uygulanabilirliği vardır.
Manyetik Şalter Kullanmanın Faydaları
Motorlar için manyetik şalter kullanmanın en büyük faydası, motoru aşırı yüklere ve kısa devrelere karşı korumasıdır. Ünite, akım limiti aştığında motora giden gücü kesecektir. Bu, motorun kararlı çalışmasına, ömrünü uzatmasına ve hasarı sınırlamasına yardımcı olur.
Manyetik şalter uzaktan kontrol edilebilir, bu da esnek ve sistemsel olarak odaklanmış bir çalışmaya olanak tanır. Bu nedenle, manyetik şalterler, karmaşık, yüksek kapasiteli endüstriyel güç sistemleri için çok uygundur. Ayrıca, bu ekipman seti için otomatik kontrol sistemleri entegre edilebilir.
Manyetik şalterlerin kullanılması, motor kontrolünde ve daha geniş anlamda tüm sistemde ekstra bir güvenlik katmanı ekler. Motor şalteri, motorun bir elektrik kesintisinden sonra kendi kendine yeniden çalışmasını önleyerek beklenmedik tehlikeli sorunları önler.

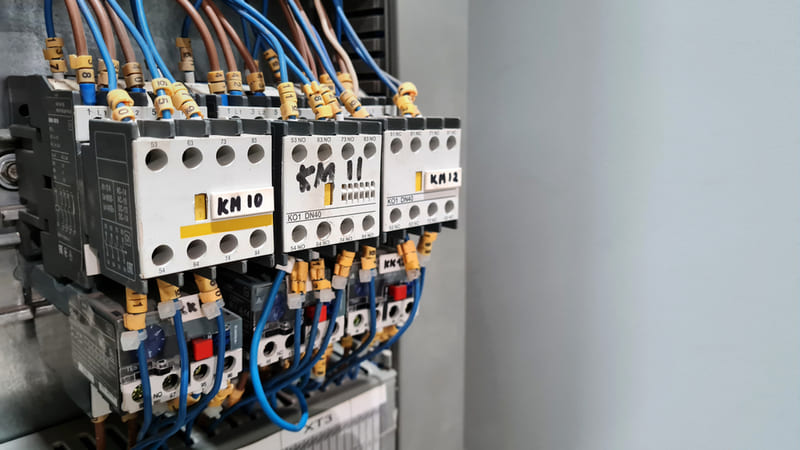

Endüstriyel Manyetik Şalter Uygulaması
Manyetik şalterler tipik olarak 5HP (3.7kW) veya daha fazla kapasiteye sahip endüstriyel makineler için kullanılır. Şalterin günümüzdeki bazı uygulamaları şunlardır:
- Kesiciler, tornalar, robot kolları, konveyörler, pompalar, motorlar gibi endüstriyel elektrikli ekipmanların kontrolü.
- Ağaç işleme makinelerinde testereleri, freze makinelerini, taşlama makinelerini kontrol etme.
- Kompresörleri ve havalandırma fanlarını yönetmek için HVAC sistemleri için kullanılır.
Manyetik şalter, bir kontaktör ve bir aşırı yük rölesini içeren bir motor kontrol cihazları kombinasyonudur. Manyetik şalter kullanmak, motorun devre risklerine karşı güvenli eşikler içinde çalışmasını sağlar. BTB Electric, kontaktörler ve yüksek uyumluluğa sahip termik röleler dahil olmak üzere manyetik şalterler için cihazlar sunmaktadır. İki ürün serisine bakın:
