PLC Kontrol Elektrik Panoları – Yapısı, Fonksiyonları ve Uygulamaları

BTB Electric

• Haberler
• Eyl 25, 2024
• 1271 görüntüleme

PLC kontrol panoları, modern otomasyon sistemlerinde önemli bir rol oynar ve tüm elektrik sisteminin çalışmasını kontrol etmek ve izlemek için bir merkez görevi görür. Bu makalede, BTB Electric ile birlikte PLC elektrik panolarının yapısını, işlevlerini ve bu tür endüstriyel elektrik panolarının pratik uygulamalarını öğreneceksiniz.

PLC Kontrol Elektrik Panosunun Tanımı

PLC kontrol elektrik panosu, üretim gereksinimlerine göre endüstriyel makine sistemlerini otomatik olarak kontrol etmek için yazılım ve PLC denetleyici ile programlanan akıllı bir kontrol panosudur. PLC programlaması sayesinde, insanlar dokunmatik ekran aracılığıyla uzaktan çalışabilir ve işlem yapabilir. Panolar, fabrikaların, depoların, işletmelerin, büyük binaların kontrol alanlarına kurulur.

PLC kontrol elektrik panolarının kullanılması, insan iş gücünü serbest bırakmaya, doğruluğu artırmaya ve makine verimliliğini artırmaya yardımcı olmak için üretim otomasyonunu yükseltmeye yardımcı olur. Aynı zamanda, bu kontrol panosundaki modern teknoloji sayesinde çalışma süresi de kısalır.

PLC Panosu Teknik Özellikleri

PLC panosunun teknik özellikleri şunlardır:

• Boyut: Kontrol edilecek cihaza bağlı olarak, PLC panosunun boyutu farklı olacaktır.
• Kasa Malzemesi: Galvanizli Çelik, Su Geçirmez Çelik
• Gerilim: 220VAC / 24VDC
• PLC Denetleyici: (Programmable Logic Controller)
• Genişletme Modülleri: DO, DI, AO, AI…
• PLC Kontrol Gücü: 24VDC
• Çalışma Modu: Otomatik / Manuel
• Ekran: HMI Dokunmatik Ekran
• Sisteme Uzaktan Kontrol Bağlantısı

PLC Elektrik Panosunun Fonksiyonları

Akıllı otomatik kontrol ile PLC kontrol elektrik panosu aşağıdaki işlevlere sahiptir:

• Kesme Kontrolü (Açma/Kapama): Pompaları, motorları, motorları açma ve kapamada kullanılır.
• Sayma Kontrolü: Miktar sayımı için kullanılır.
• Zamanlayıcı Kontrolü: Zamana bağlı olarak açma ve kapama, sıralı çalışma için kullanılır.
• Frekans Dönüştürme Kontrolü (PID): Evsel su arıtma, atık su arıtma, motor ve motor kontrolü gibi gelişmiş formlarda frekans dönüşümü kullanarak hizmet verir.

Yerinde otomatik kontrol fonksiyonlarının yanı sıra, PLC elektrik panosu, pompa veya motor ile çalışan bir uzaktan izleme ve kontrol sistemi olan SCADA’ya bağlıdır. Bu fonksiyon, tehlikeli kimyasal endüstriler veya çukurlar gibi tehlikeli alanlarda çalışmak için faydalıdır.

PLC Kontrol Elektrik Panosunun Yapısı

PLC elektrik panoları, ana yapısı itibarıyla PLC programcılarından oluşur ve bu yapıda RAM program belleği, ROM; algoritmaları işlemekten sorumlu olan CPU merkezi işlemci; ve sinyal giriş/çıkış modülleri bulunur.

Bununla birlikte, PLC elektrik panosunun içi şunları içerir:

• HMI: Sistemdeki tüm programları ve çalışır durumda olanları gösteren birim.
• PLC: Programlanabilir Mantık Denetleyici

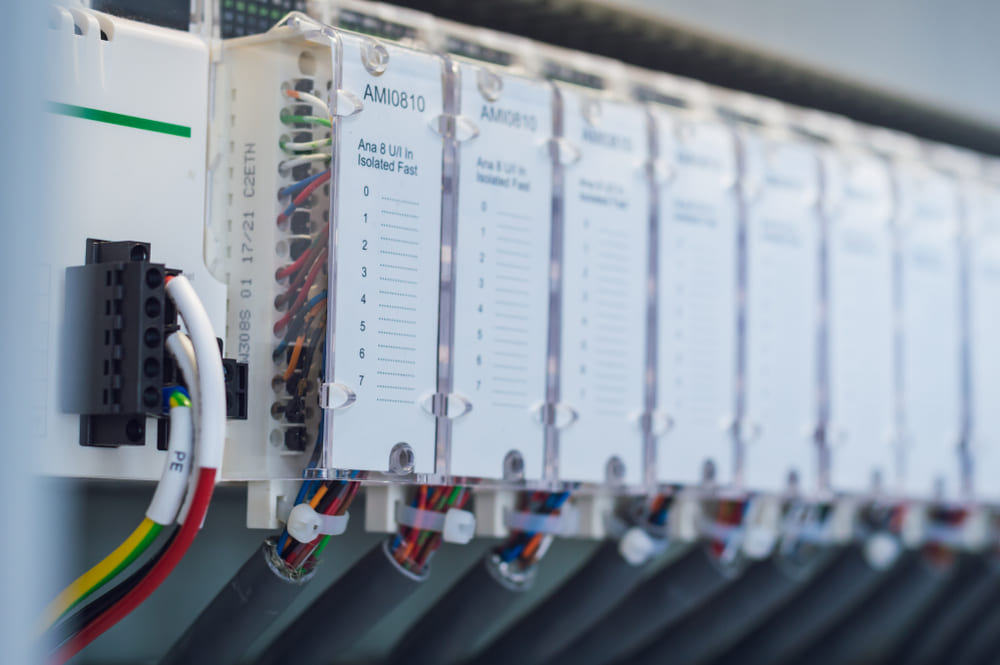

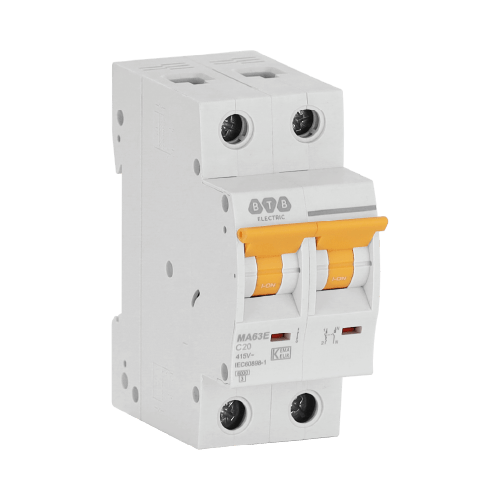

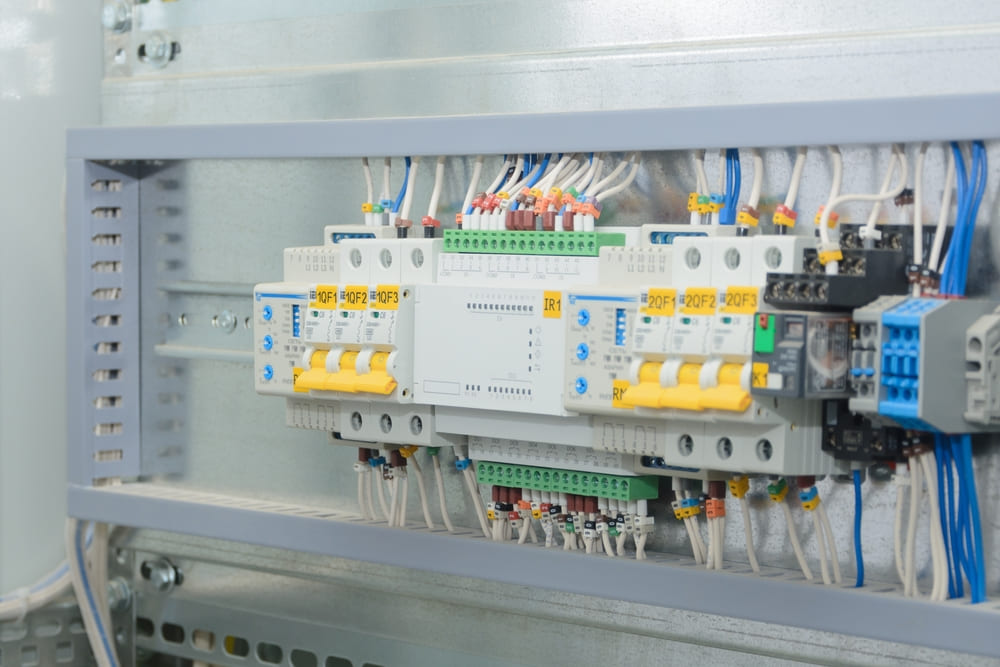

• CB Kesici: Elektrik sistemine bağlı olarak MCCB veya MCB seçilir.

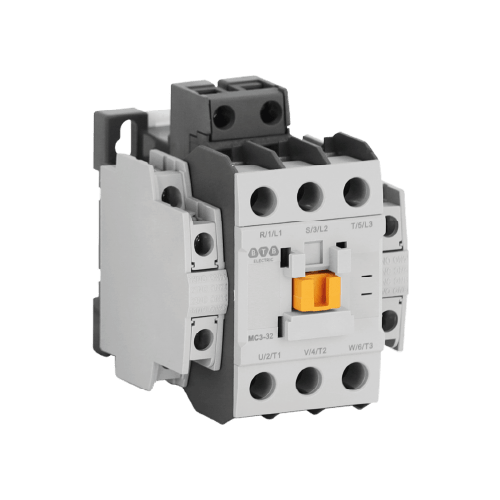

• Kontaktör: Devre kesici ve anahtarlayıcı.

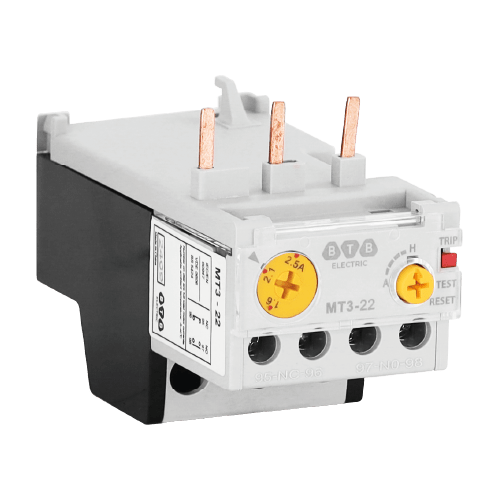

• Termik Röle: Termal endüksiyonlu elektrik anahtarlama ekipmanı.
• Ara Röle: Düşük akımlı elektrik anahtarlama ekipmanı.
• Transformatör: PLC kontrol devresi için güç kaynağı birimi.
• Zamanlayıcı: PLC panosunun çalışma süresini kontrol eden birim.

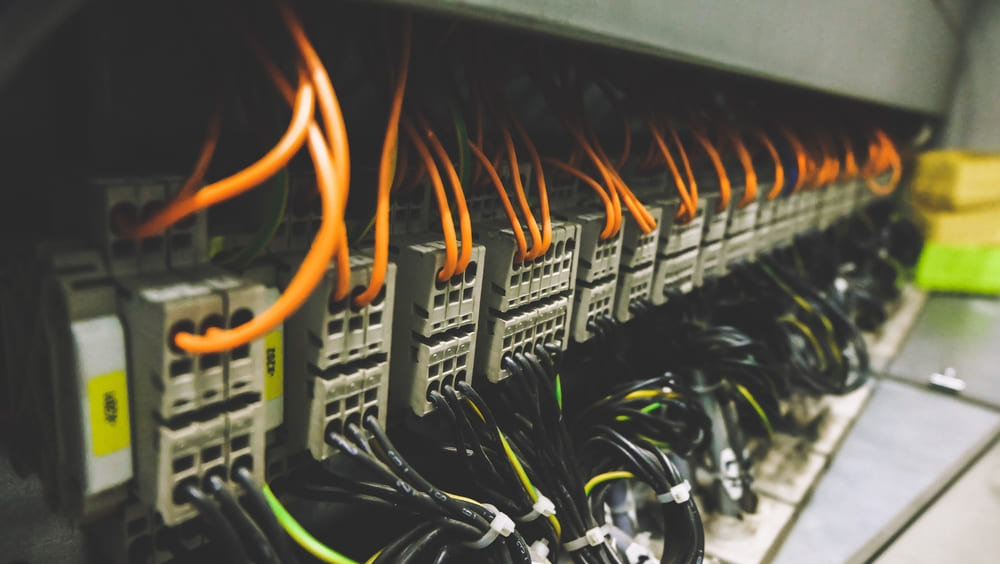

• Bileşenler: gösterge ışıkları, döner anahtarlar, basma düğmeleri, klemensler, kablo kanalları, kablolar,…

PLC denetleyici, analog sinyalleri alma ve üretme işlevine sahiptir. Buradan panonun akıllıca çalışması sağlanır; zamanlayıcı, PID, sayma kontrolleri vb. kullanabilirsiniz. Operatör, sinyali ara röleler, kontaktör kontakları ve termik röleler aracılığıyla alır. Ardından, elektrik sisteminin belirlediği gereksinimlere göre pompaları ve motorları kontrol eder.

Modern PLC panosu, hataların çoğunu gidermiş ve aşağıdaki gereksinimleri iyi karşılamak için PLC setinin programlamasını yükseltmiştir:

• Öğrenmesi ve kullanımı kolay bir programlama dili kullanır.
• Kompakt PLC yapısı, onarım ve bakım için uygundur.
• Büyük bellek kapasitesi, karmaşık programları barındırabilir.
• Yüksek güvenlik, büyük sistemler için uygundur.
• PC, internet ve genişletilmiş modül ile iletişim kurabilir.

PLC Elektrik Panosunun Çalışma Prensibi

Panodaki PLC denetleyici, aşağıdaki döngüleri içeren bir şekilde çalışır:

• Giriş Sinyallerini Okuma
• Programın Uygulanması
• Dahili İletişim
• Kendi Kendini Test Etme
• Çıkış Sinyali Güncellemelerini Gönderme

Bir giriş modülü aracılığıyla, çevresel cihazlardan (sensörler, kontaklar vb. gibi) gelen sinyaller CPU’ya beslenir. Giriş sinyalini aldıktan sonra, önceden programlanmış program sistemine göre, CPU işler ve önceden programlanmış programa göre harici cihazlara çıkış yapmak için kontrol sinyallerini çıkış modülü aracılığıyla göndermeye devam eder.

PLC Elektrik Panosu Kullanmanın Faydaları

Diğer kontrol panosu türlerine kıyasla, PLC elektrik panoları aşağıdaki gibi olağanüstü avantajlara sahiptir:

• Devre kompakt ve hafiftir, bakımı ve onarımı kolaydır.
• Yüksek doğrulukla karmaşık algoritmaları gerçekleştirme yeteneğine sahiptir.
• Programlanmış program istendiği gibi değiştirilebilir.
• Modüler PLC yapısı, kullanıcıların giriş/çıkışları ve diğer fonksiyonları değiştirmesine ve genişletmesine olanak tanır.
• İyi anti-parazit yeteneği, zorlu endüstriyel çevre koşullarında çalışabilir.
• Bilgisayarlar gibi diğer akıllı cihazlarla iletişim kurma ve bağlantı kurma yeteneği.

PLC Elektrik Panosunun Pratik Uygulamaları

PLC panoları, akıllı elektrik üretimini ve işletme sürecini kontrol etmek ve yönetmek için en mükemmel çözüm olarak kabul edilir. PLC sistemi, sensör sinyallerini ve manuel olarak merkezi ve bilimsel bir operasyona olanak tanıyan bilgisayar sistemlerini ve uzaktan izleme kontrol yazılımını bağlamak için eşzamanlı olarak kontrol, izleme ve depolama yapar. Sonuç olarak, bu endüstriyel elektrik panosu, bilgisayar sistemlerine ve uzaktan izleme kontrol yazılımına bağlanabilir, bu da merkezi ve bilimsel bir operasyona olanak tanır.

Normalde, PLC elektrik panoları endüstriyel binaların ve endüstriyel tesislerin kontrol alanına kurulacaktır. Hatta, hattaki otomatik üretim sistemlerinin, makine verimliliğini artırmak ve insan iş gücünü sınırlamak için bu tür endüstriyel elektrik panosunu kullanması gerekir, böylece üretim verimliliği artar.

Birçok endüstri ve birçok makine türü artık gıda işleme makineleri, yüksek hızlı kesme makineleri, üretim hatlarındaki tahsis sistemlerini izleme, baskı makineleri, iplik makineleri, paketleme makineleri gibi PLC kontrol panolarını uygulamaktadır.

PLC Elektrik Panosu İçin BTB Electric Elektrik Ekipmanlarının Kullanımı

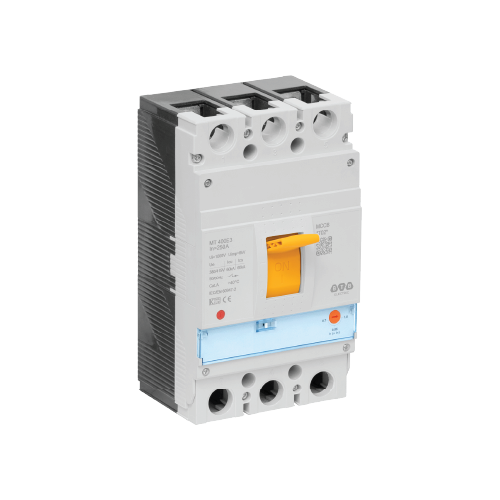

BTB Electric, Avrupa standartlarını karşılayan bir endüstriyel elektrik ekipmanı üreticisidir ve PLC kontrol elektrik panolarında CB’ler, kontaktörler, termik röleler gibi birçok önemli elektrik ekipmanı sağlar. Ekipman, EN, IEC kalite standartlarına göre üretilir ve Vietnam’daki fabrika ve atölyelerdeki birçok endüstriyel elektrik panosunda uygulanmıştır.
