İnvertör Elektrik Panosu Nedir? İşlevleri ve Sınıflandırması

BTB Electric

• Haberler
• Ara 30, 2024
• 57 görüntüleme

İnvertör elektrik panoları, motor kontrolünde, soğutma sistemlerinde, su temininde, üretim konveyörlerinde,… kullanılır. Bu tip kontrol panosunun, MCC veya PLC gibi diğer kontrol panolarına kıyasla avantajları nelerdir? BTB Electric ile birlikte aşağıdaki makalede inceleyelim.

İnvertör Elektrik Panosu Nedir?

İnvertör elektrik panosu, motora invertör kullanan, akış, dönüş hızı, basınç,… gibi parametreleri kurulum parametrelerine göre ayarlayan bir kontrol panosudur. Bu panoda, invertör voltajı stabilize eder, aşırı yük veya voltaj düşmesi durumunda yükü korur. İnvertör panoları şu anda fabrikalardaki ve endüstriyel atölyelerdeki üretim ve depolama hattı sistemleri için kullanılmaktadır.

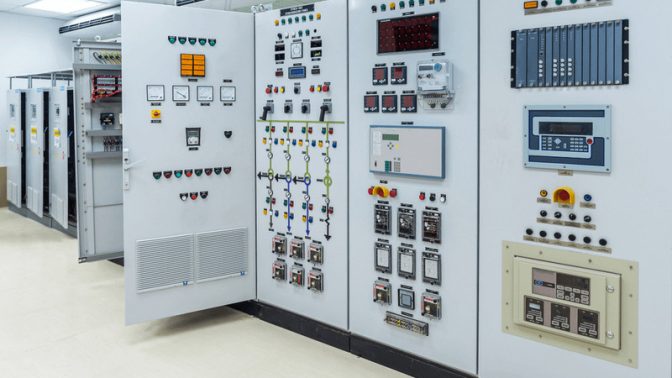

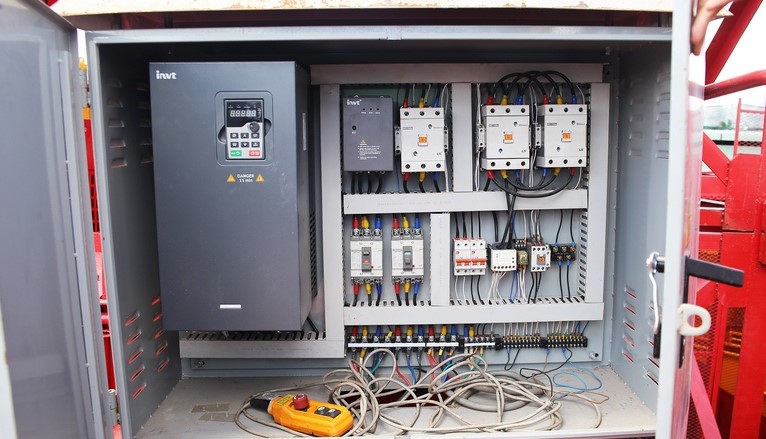

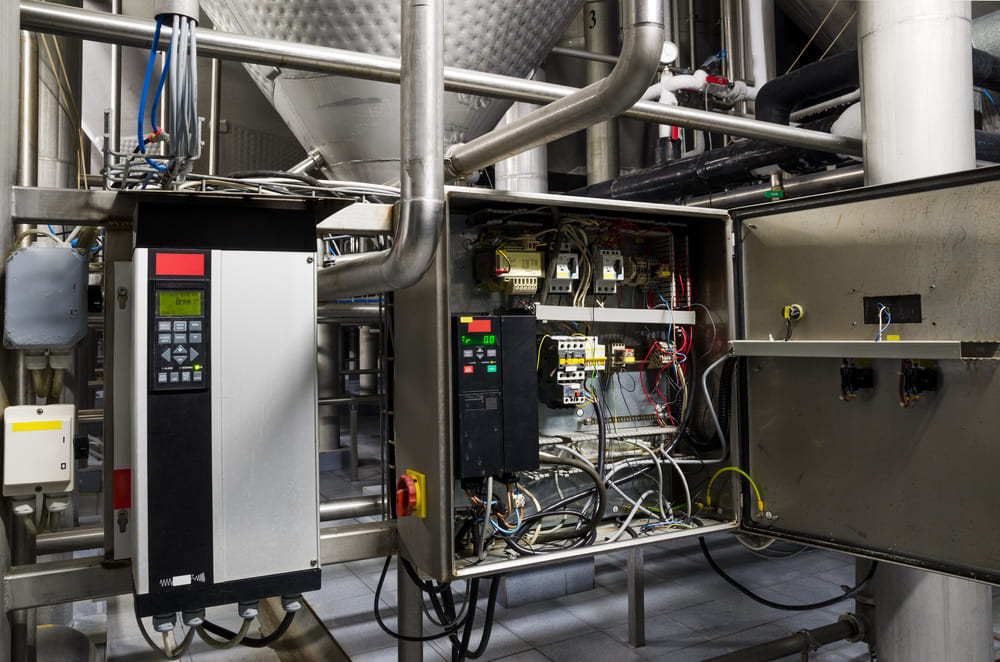

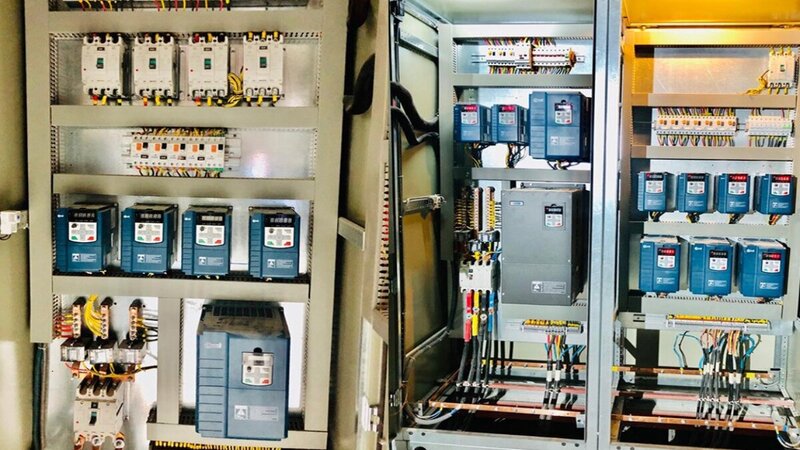

İnvertör elektrik panosunun içinde invertör, kontaktör, MCCB, MCB, röle, bara, iletken, metre, anahtar, gösterge ışığı, tuş takımı,… yerleşimi bulunur. Bu kontrol panosu serisi, içinde bölmenin cihazların işlevine göre ayrıldığı dikdörtgen bir küp şeklindedir.

İnvertör Kontrol Panolarının İşlevleri

İnvertör panosunun, talep üzerine çalışan bir motor kontrol işlevi ve otomasyon özellikleri vardır. Basınca göre yükü ayarlamak için bir basınç sensörü ve motorun dönüş hızını kontrol etmek için bir hız sensörü kurulabilir.

Panodaki invertör, 50Hz frekanslı gücü 60Hz’e dönüştürme işlevine sahiptir. Pnömatik sistemlerde, takviye pompa sistemlerinde invertör panoları kullanıldığında, özellikle giriş sensörleri de dahil edildiğinde enerji tasarrufu sağlamaya yardımcı olur. Öte yandan, invertörle yumuşak başlatma yöntemini kullanmak, sistem voltaj düşüşlerini önlemeye yardımcı olur, motoru kararlı bir hızda çalıştırır.

İnvertör Panosunun Çalışma Prensibi

İnvertör elektrik panosunun 3 ana bileşeni vardır: invertör birimi, doğrultucu ve kontrol CPU’su. İnvertör panosunun çalışma prensibi, giriş voltajı frekansını değiştirmeye dayanır.

Giriş AC güç kaynağı, doğrultucu sayesinde pano tarafından 1 yönlü bir güce dönüştürülecektir. Ardından, invertörün güç faktörü cosφ, yükten bağımsız olarak en az 0,96’dır. Daha sonra, IGBT (izole kapılı bipolar transistör), 1 yönlü voltajın 3 fazlı simetrik bir AC voltajına ters çevrilmesi için darbe genişliğini ayarlar. Son olarak, 3 fazlı voltaj, çıkıştaki AC voltajının yüke karşılık gelen değere göre değişmesi için kontrolörde ayarlanan parametreye göre genlik ve kademesiz frekans ayarlı olacaktır.

Ek olarak, invertör panosu, tüm yük türleriyle, özellikle de PID yük faz dedektörü ile uyumlu olmak için birçok kontrolörle de entegre edilmiştir.

İnvertör Panosu Kullanmanın Faydaları

İnvertör, ana bileşeni olan invertör ile elektrik motoruna sağlanan akım ve voltajın frekansını değiştirme yeteneğine sahiptir. Buradan, motorun hızı değişir ve güç tüketimi azalır. Bir invertör kontrol panosu kullanmak aşağıdaki faydaları sağlar:

• Motor daha sorunsuz çalışır.
• Frekans 0Hz’den 50Hz’e ayarlanır, bu da motorun titreşimsiz olarak yavaşça başlamasına yardımcı olur.
• Aşırı gerilim nedeniyle güç voltajı değiştiğinde giriş voltajını stabilize eder.
• Elektrik kısa devresine ve motor patlamasına karşı direnç gösterir.
• Motor ömrünü uzatır, motor yatak mermilerinin aşınmasını önler.
• Motorun başlatma akımını azaltır, ani basınç düşüşlerine neden olmaz.
• Enerji tasarrufu sayesinde sistem işletme maliyetlerini düşürür.

Yaygın İnvertör Panosu Türleri

Sistemdeki gerçek uygulamaya karşılık gelen birçok invertör elektrik panosu türü vardır:

• İnvertör su besleme pompası panosu: Sürekli veya alternatif su pompası kontrolü, sırayla pompa, destek pompası, pompa basınç kontrolü, su besleme kontrolü,…
• İnvertör hava kompresörü panosu: İş milini motorunu kararlı çalışacak ve basınç ayarlanan eşiğe ulaştığında duracak şekilde kontrol eder.
• İnvertör konveyör kontrol panosu: Uygun konveyör hız kontrolü, kantitatif tartım eşlik edebilir.
• İnvertör kullanan yağ fırını kontrol panosu: Ekipmanı sürece uygun olarak başlatmak ve durdurmak için kontrol eder, ısı üretimini otomatikleştirir, anormal ısı üretimi, kavrulma belirtileri tespit edildiğinde bir uyarı moduna sahiptir,…
• İnvertör kullanan merdiven basınç panosu: Yangın durumunda kontrol etmek, duman ve zehirli gazların acil çıkış odasına girmesini önlemek için basınç sensörü ve basınç fark sensörü kullanır.
• İnvertör havalandırma panoları: Kontrol alanındaki basıncı, hava konsantrasyonunu, nemi, rüzgar hızını sensörlerle ölçer ve anormal havalandırma akışı veya konsantrasyon okumaları görüldüğünde sinyal verir.
• İnvertör tartım kontrol panosu: İlaç ve gıda üretiminde konveyörü, vidalı yükleyiciyi, mikseri,… kontrol eder, dozajlar.

İnvertör Panosunun Uygulaması

İnvertör panoları, aşağıdaki durumlarda motorlar, makineler ve üretim hatları için kullanılır:

• Motorun sık sık hız artırıp azaltması gerektiğinde.
• Bölgedeki üretim tesisleri genellikle voltaj düşüşleri ve kararsız voltajlardan muzdariptir.
• Motor sistemleri, giriş akımının voltajını ve frekansını değiştiren yumuşak bir başlatmaya ihtiyaç duyar.
• Güç kaynağı, motoru ve makineleri doğrudan çalıştırmak için yeterli olmadığında.

Şu anda, invertör panoları birçok sivil ve endüstriyel güç sisteminde uygulanmaktadır:

• Kontrol sürecinin otomasyonuna doğru ilerleyen küçükten büyüğe üretim hatları, atölyeler ve fabrikalar.
• Hava fan sistemi, üfleyici, hayvancılıkta yem ve içme suyu temini gibi kararlı bir hızı koruması gereken işletim sistemi.
• Endüstriyel Pompa Sistemi, Yangın Pompası, Su Çeşmesi, Takviye Pompası, Merdiven Havalandırma Fanı,…
• Basınçlı su temin sistemi, pnömatik sistem, konveyör hız kontrol sistemi, PID kontrol sistemi, soğuk oda sistemi,…

İnvertör Panoları Kurulurken Notlar

Çalışırken, invertör, dahili bileşenlerin, özellikle de IGBT‘lerin çok fazla ısı üretmesi nedeniyle ısı üretir. Bu nedenle, invertörün kararlı çalışması için, invertör panosu kurulurken şunlara dikkat edilmelidir:

• Bölmelerin ve panoyu kurmak için ayrılan alanın havalandırmalı ve iyi dağılmış olması.
• İnvertör panolarını temiz, klimalı odalara kurmaya öncelik verin.
• Radyatör hava akışının, egzoz invertör hava akışının 1,5 katından daha fazla olmasını sağlamak için radyatör sistemini kurun.
• İnvertörleri üst üste kurmayın, üretici tarafından önerilen invertörler arasındaki minimum mesafeyi sağlayın.
• Uygulamaya uygun invertör tipini ve gücünü seçin (pompalar ve fanlar için hafif yük, motorlar ve konveyörler, vinçler için kapasite yükü).
• ABB, Siemens, Mitsubishi, Invt, Hitachi,… gibi yüksek IP koruma seviyesine sahip yüksek kaliteli invertör markalarını seçin.
• İnvertör için motor parametrelerinin kurulumu ve tanımlanması.

Otomasyonu ve giriş voltajını kontrol etme yeteneğine sahip invertör elektrik panoları, birçok imalat, tarım ve ticari sektörde uygulanmaktadır. Diğer elektrik panosu türleri hakkında daha fazla bilgiye şuradan bakın: Elektrik panosu nedir? Konut ve endüstriyel elektrik panolarının sınıflandırılması.
