Kondansatör kontrol cihazları, her enerji sisteminin maliyetleri ve operasyonel verimliliği optimize etme sorunuyla karşı karşıya olduğu bir bağlamda, güç sisteminin önemli bir bileşenidir. Bu cihaz, güç faktörünü kalibre eder ve enerji tüketimi maliyetlerini en aza indirir. BTB Electric ile birlikte, bu özette dengeleme kondansatör kontrol cihazının işlevlerini, teknik özelliklerini, çalışma prensiplerini ve kullanım sırasında dikkat edilmesi gerekenleri ayrıntılı olarak öğrenin.

Kondansatör Kontrol Cihazı Nedir?

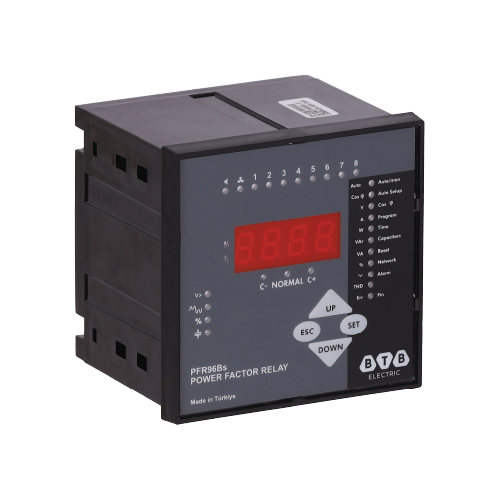

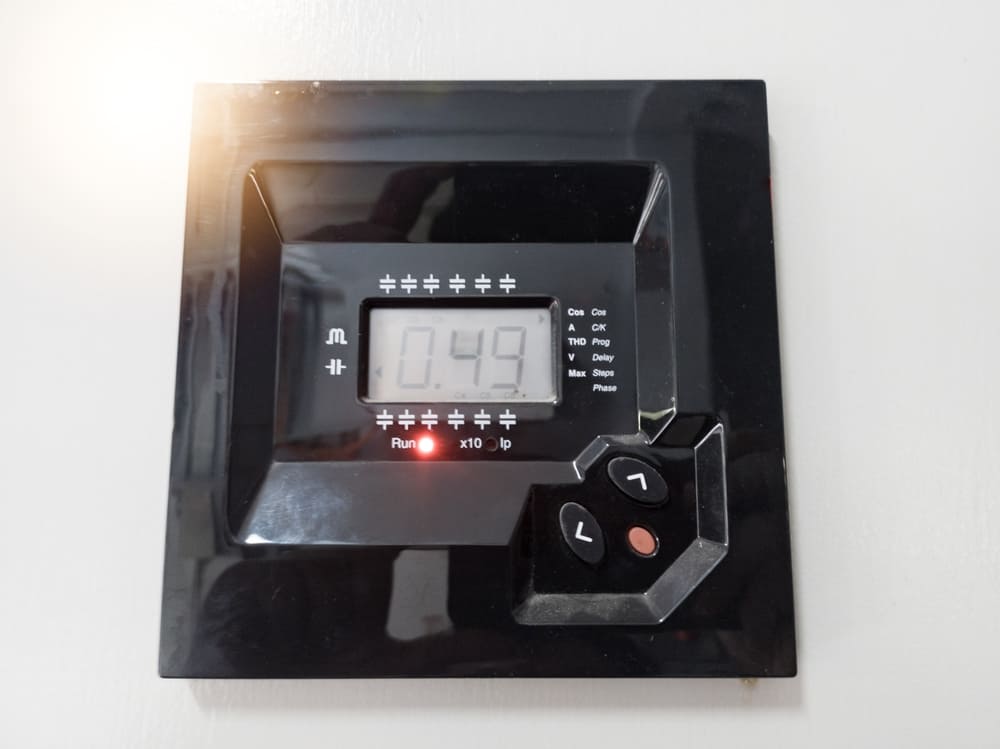

Bir dengeleme kondansatör kontrol cihazı veya güç faktörü rölesi (Power factor relay), elektrik sistemindeki güç faktörünü kontrol eden bir cihazdır. Güç faktörü, gücün kalitesini ve elektrik kullanım maliyetini temsil eder. Güç faktörü cosφ’nin 1’e yakın değeri, kaliteli bir güç sistemini gösterirken, 0’a doğru düşmesi bir güç kaybı olduğunu gösterir. Düşük cosφ katsayısı, elektrik enerjisi tüketiminde artışa ve periyodik işletme maliyetlerinde yükselmeye neden olur.

Dengeleme kondansatör kontrol cihazı, güç faktörünün optimal izin verilen eşik içinde kontrol edilmesini sağlayarak enerji kaybını en aza indirir. Bu, reaktif güç kompanzasyon fonksiyonuna sahip bir dengeleme kondansatör kabininde bulunan merkezi bir birimdir. Akıllı otomatik özellikler ve yüksek hassasiyetli kontrol ile, bu cihazı kullanan otomatik kompanzasyon yöntemi, manuel ve pasif kompanzasyon sistemlerinin yerini yavaş yavaş almaktadır.

Şu anda piyasada çeşitli kondansatör kontrol cihazı üreticileri bulunmaktadır ve bu üreticiler arasında BTB Electric ürünleri sanayiden dağıtım sistemlerine ve ticarete kadar birçok alanda yaygın olarak kullanılmaktadır.

Kondansatör Kontrol Cihazının Çalışma Prensibi

Dengeleme kondansatör kontrol cihazı, elektrik sistemindeki güç faktörünün gerçek zamanlı izlenmesine dayanır. Güç faktörü uyarı eşiğinin altına düştüğünde, kontrol cihazı, güç faktörünü artırmak için gerekli faydalı gücü üretmesi için kompanzatöre bir kontrol sinyali gönderir.

Dengeleme kondansatör kontrol cihazının çalışma prensibi aşağıdaki adımlardan geçer:

• Güç Faktörü İzleme: Giriş gerilimi ve akımını kullanarak sistemin güç faktörü değerini sürekli olarak kontrol eder.
• Karar Verme: Güç faktörü başlangıçta belirlenen değerin altına düştüğünde, otomatik olarak kaç adet dengeleme kondansatörünün açılacağını belirler.
• Dengeleme Kondansatör Kontrolü: Cosφ güç faktörünün her zaman optimal seviyede olması için doğru sayıda dengeleme kondansatörünün açılıp kapanmasını kontrol eder.

Ölçüm-karar verme-kontrol süreci sürekli ve eşzamanlıdır, bu sırada güç faktörü rölesi kondansatörleri dönüşümlü olarak sürekli değiştirecektir.

Dengeleme Kondansatör Kontrol Cihazının Fonksiyonları

Kondansatör kontrol cihazı, sistem kalitesini iyileştirmek için 5 ana fonksiyona sahiptir:

• Otomatik Kondansatör Kontrolü: Gerekli güç faktörünü elde etmek için bir veya daha fazla kondansatörün açılıp kapanmasını kontrol eder.
• Enerji Verimliliğini Artırma: Sistemin kararlı bir güç faktörü eşiğini korur, enerji kullanımını azaltır ve elektrik maliyetlerini düşürür.
• Reaktif Gücü Azaltma: Reaktif güç, sistemin güç tüketimini artırır.
• Elektrik Cezalarını Önleme: Güç faktörünün otomatik ayarlanması, ideal güç faktörü aralığının korunması, ek elektrik ücretlerinin önlenmesi.
• Sistem Kararlılığını İyileştirme: Güç faktörünün sürekli kontrolü, cihazların kararlı çalışmasını sağlar.

Kondansatör Kontrol Cihazı Çeşitleri

Kondansatör kontrol cihazı, 4, 6, 8, 12, 16, 24 veya 32 kademeli olarak kademe sayısına göre ayrılır. Sistem özelliklerine ve kompanzatör sayısına göre kontrol kademesi sayısı seçilir:

• 4 Kademeli Tip: Küçük güç sistemleri için kullanılır.
• 6 Kademeli Tip: Orta güç sistemleri için kullanılır.
• 8, 12, 16 Kademeli Tipler: Büyük kapasiteli güç sistemleri için kullanılır.
• 24 ve 32 Kademeli Tipler: Çok büyük kapasiteli güç sistemleri için kullanılır ve kompanzasyon yöntemi karmaşıktır.

BTB Electric, 6 kademeli, 8 kademeli, 12 kademeli ve 32 kademeli kondansatör kontrol cihazı serilerine sahiptir.

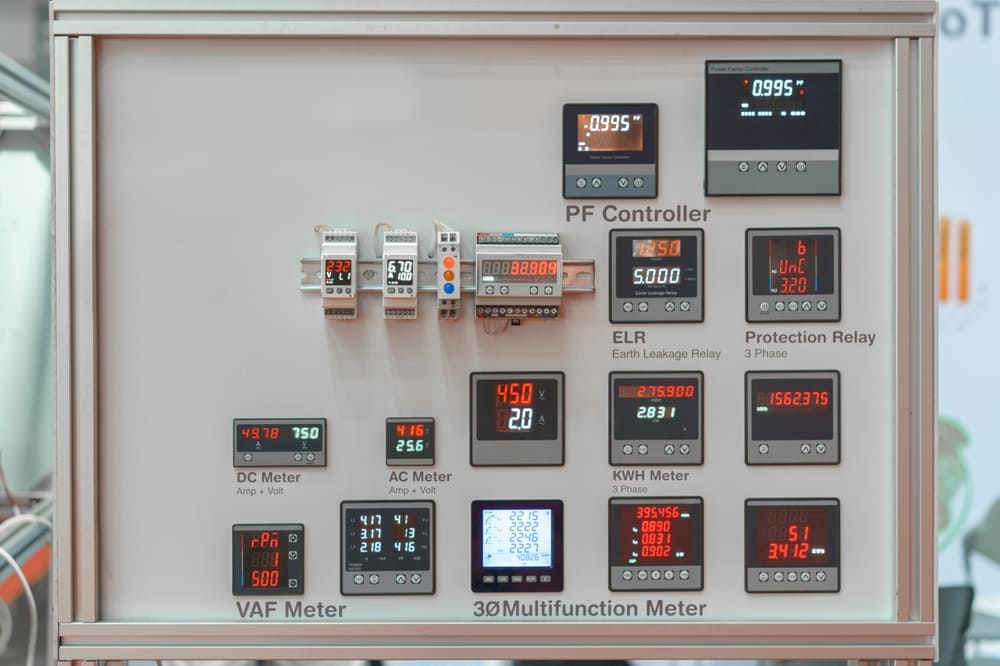

Kondansatör kontrol cihazları, uygun uyarı sinyalleri üretmek ve kondansatörleri kontrol etmek için gerilim, akım, güç faktörü, güç aralığı, toplam harmonik bozulma, sıcaklık vb. gibi çeşitli parametreleri ölçer. Yüksek kapasiteli, yüksek otomasyonlu endüstriyel elektrik panoları için kullanılan akıllı kondansatör kontrol cihazı türü de vardır.

Dengeleme Kondansatör Kontrol Cihazı Teknik Özellikleri

BTB Electric Kondansatör Kontrol Cihazı 3 seriden oluşur: Standard, Special ve Smart. Bu 3 serinin kondansatör kontrol cihazının teknik özellikleri aşağıdaki gibidir:

Dengeleme Kondansatör Kontrol Cihazını Kurma ve Kullanma Notları

Dengeleme kondansatör kontrol cihazını kurmadan önce, cihaz parametrelerini dikkatlice incelemeniz ve kullanım kılavuzunu dikkatlice okumanız veya bir uzmandan yardım almanız gerekir. BTB Electric Kondansatör Kontrol Cihazı ürünlerinin ayrıntılı kurulum ve kullanım talimatları bulunmaktadır.

Dengeleme kondansatör kontrol cihazı için temel kurulum adımları:

• Elektrik panosunda kurulum yerini seçin, kuruluk, havalandırma, titreşim sınırlaması ve ideal ortam sıcaklığı sağlayın.
• Güç kablosunu ve sinyal kablosunu kontrol cihazına bağlayın.
• Çalışma modunu ayarlama, C/k’yi ayarlama, cosφ’yi ayarlama, adım sayısını seçme, adım süresini ayarlama, anahtarlama denklemini seçme gibi adımları gerçekleştirin.
• Gücü kapatmadan önce bağlantıları ve ayarları tekrar kontrol edin.

Yapılandırma adımları uzaktan kumanda ekranında veya yazılımda gerçekleştirilir. Kullanım kılavuzuna ve teknik gereksinimlere uymanın yanı sıra, dengeleme kondansatör kontrol cihazını çalıştırırken güvenlik yönetmeliklerine de uymak gerekir.
