ATS (Otomatik Transfer Anahtarı), birincil güç kaynağında bir kesinti veya aşırı yük ya da kısa devre gibi bir sorun meydana geldiğinde, güç kaynakları arasında otomatik olarak geçiş yapma görevi üstlenen bir cihazdır.

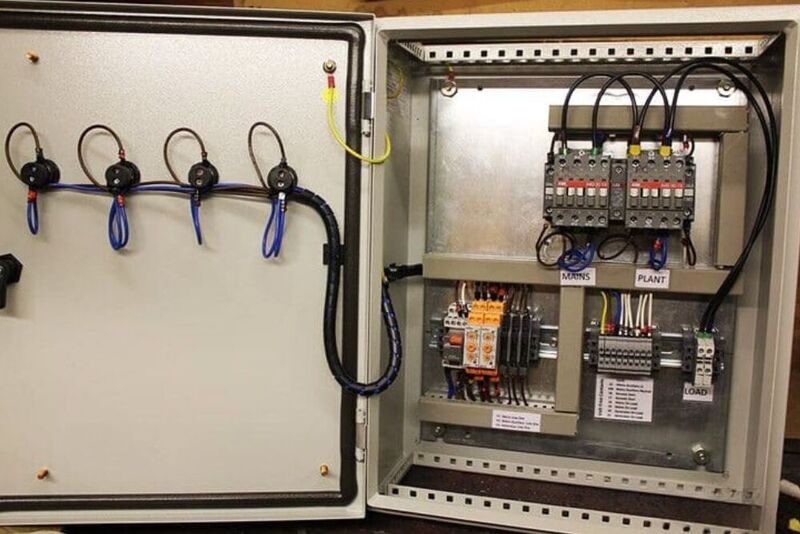

ATS, genellikle tüm güç kaynaklarına, yani en az şebeke gücüne ve bir yedek jeneratör gücüne bağlı olan ATS güç transfer panosunda bulunur. Bu cihaz, güç kaynağı ile yük arasında bir aracı görevi görür ve bir kontaktöre benzer şekilde çalışır. Ayrıca, ATS ana güç kaynağını tamamlayan bir yedek güç kaynağı olarak da işlev görebilir.

ATS’nin Yapısı

Standart ATS yapısı iki ana bölümden oluşur: anahtarlama birimi ve kontrolör. Ayrıca, yüke özgü gereksinimlere bağlı olarak izleme ve koruma birimleri de bulunur.

Anahtarlama birimi şunları içerir:

• Elektrik iletimi görevini üstlenen güç kontakları.
• Bobin ve mekanik kilitleme.
• Mini anahtarlar ve güç kontağı çalışma monitörleri.
• Akım kesildiğinde oluşan devre kesiciler.
• Elektriksel konektörler ve teller.

Kontrolör şunları içerir:

• Anahtarlama sistemini kontrol eden, güç açık gecikme süresini izleyen ve güç kalitesini kontrol eden mikroişlemci.
• Sisteme bağlı olarak, işlemciyle birlikte sızdırmaz bir kutuya yerleştirilen diğer bileşenler.
• Güç anahtarı bölümü, yukarıdaki bölümlerden ayrıdır.

ATS Nasıl Çalışır?

ATS’nin ilk çalışma prensibi, 1 güç kaynağını ana kaynak olarak önceliklendirmektir (genellikle şebeke). Yalnızca ana kaynak kaybolduğunda veya bir sorun olduğunda, ATS ikinci kaynağa, yani yedek kaynağa geçer. Ana kaynak ve yedek kaynağın belirlenmesi kullanıcı tarafından yapılır. ATS’li bir sistemin 1 ana kaynağı ve 1 veya daha fazla yedek kaynağı vardır.

ATS’nin ikinci çalışma prensibi, bağımsız güç kaynaklarıdır. 2 veya daha fazla güç kaynağına bağlı olsun, ATS, bir seferde yalnızca 1 kaynağın bu cihazdan geçerek yüke ulaşmasını sağlar. Ana kaynak ve ikincil kaynaklar bağımsız çalışır, paralel çalışabilirler ancak ATS yalnızca 1 kaynak alır. Ana kaynak çalışırken bir sorun olduğunda, ATS ana kaynağın bağlantısını keser ve ikincil kaynağa geçer. Ana kaynak tekrar kararlı hale geldiğinde, ATS ana kaynağa yeniden bağlanır.

ATS çalışma süreci neredeyse anlıktır, yüke giden güç olmadan geçen sürenin riskleri sınırlamak için minimum olmasını sağlar. Ana ve yardımcı kaynakların zamanında değiştirilmesi için paralel çalıştığı durumlarda, bu süre neredeyse hiç yoktur. ATS’yi tanımak ve önlemek için yaygın ATS hataları hakkında daha fazla bilgi edinebilirsiniz.

ATS Kullanmanın Avantajları ve Dezavantajları

Bir ATS güç transfer anahtarı kullanmak, ana kaynak arızalandığında sistemin ana kaynaktan ikincil kaynağa aktif olarak geçiş yapmasına, kesinti süresini azaltmasına ve elektriksel arızaların neden olduğu hasarı azaltmasına yardımcı olur. Sistemdeki ekipman, elektrik kesintileri sırasında hasar görmekten kaçınır ve ömrünü uzatır. Ardından, ana kaynak kararlı olduğunda, ATS ikincil kaynaktan ana kaynağa otomatik olarak geçiş yaparak ikincil kaynaktan enerji tasarrufu sağlar. Böylece, güç kaynağı, yük tarafındaki elektrikli ekipmanların çalışmasını etkilemeden esnek bir şekilde dönüştürülür.

Ancak, yüksek yatırım maliyetleri nedeniyle, ATS genellikle yalnızca üretim hatları, soğuk hava depoları, havaalanları, limanlar vb. gibi ekipmanların sürekli çalışmasını gerektiren büyük ölçekli elektrik sistemleri için kullanılır. Öte yandan, bir ATS kullanırken, jeneratörün ikincil bir kaynak olarak her zaman mevcut olduğundan emin olmak gerekir.

BTB Electric’ten ATS Güç Transfer Anahtarı Seçin

BTB Electric ATS otomatik transfer anahtarı, nötr konumlu acil durum güç tesislerine özel olarak uygulanan üstün ve anlık güç transfer performansına sahiptir. Bu cihaz, enerji tasarrufu sağlayan geçici uyarma yöntemine sahip tek bobinli bir tiptir. Cihaz yapısı sağlam, çalışması güvenlidir.

ATS BTB Electric, IEC/EN 60947-6-1 standardını karşılar, 63A’dan 2000A’ya kadar anma akımına sahip birçok versiyonu vardır, seçilebilir faz sayısı 2P, 3P ve 4P’dir. Operatörler, 2 güç kaynağını doğrudan değiştirmeyi veya B kaynağına geçmeden önce A kaynağını kapatmayı seçebilir.
