Tủ phân phối mdb
| Điện áp: | 230/400/690V |
| Dòng điện: | 50 ~ 1250A |
| Dòng cắt: | 6 ~ 65kA |
| Nhiệt độ: | max 500C |
| Tần số: | 50/60Hz |
| Vật liệu: | Tôn tấm, sơn tĩnh điện |
| Cấp bảo vệ: | IP43 / IP55 |
| Tiêu chuẩn: | IEC60439-1, IEC60529 |
Tủ điện MDB giữ vai trò quan trọng và được ứng dụng trong các công trình công nghiệp, dân dụng. Thiết bị điện BTB Electric luôn là thương hiệu tin cậy và được khách hàng nhớ đến đầu tiên khi sử dụng .
1. Tủ điện MDB là gì?
Tủ điện DB (Distribution Board) còn được gọi là tủ điện phân phối. Nó được sử dụng rộng rãi trong các mạng điện hạ thế tại các công trình công nghiệp và dân dụng.
Tủ điện DB được lắp đặt sau các tủ phân phối tổng MSB nằm ở các nút để hỗ trợ cung cấp truyền tải điện cho mạng lưới điện hạ thế. Ngoài ra, tủ điện phân phối DB còn được đặt gần phụ tải. Bên trong tủ chỉ bao gồm MCB/RCCB, cầu chì, đèn báo pha, Ampe kế, bảo vệ mất pha, Volt kế,…
Thông số kỹ thuật của tủ điện phân phối DB
| Thông tin vỏ tủ | Mạ kẽm, sơn tĩnh điện, tole 1.5 – 2.5m |
| Tần số hoạt động | 50 HZ |
| Nhiệt độ làm việc | 0 – 50 độ C |
| Số cực | 3P 5W |
| Điện áp định mức | 380/400/420V ac |
| Điện áp cách điện | 690/1000V ac |
| Cấp bảo vệ | IP 2X, 3X, 4X, 5X |
| Form tủ | 1, 2A, 2B |
| Tiêu chuẩn | IEC 61439-1/2, ICE 60617, IEC 60529, IEC 60947 |
2. Cấu tạo của tủ điện DB
Tủ điện DB có cấu tạo gồm các thành phần cơ bản như sau:
– Phần vỏ tủ: Khung tủ được làm từ vật liệu chắc chắn, đảm bảo độ bền, an toàn khi sử dụng. Với độ dày vật liệu từ 0,8 – 2 mm, bề mặt được sơn tĩnh điện.
– Thiết bị đóng cắt: Đây là thành phần quan trọng nhất cả tủ điện và sử dụng thiết bị điện của BTB electric là tốt nhất:
- Thiết bị đóng cắt tổng: Lên đến MCCB 1000A

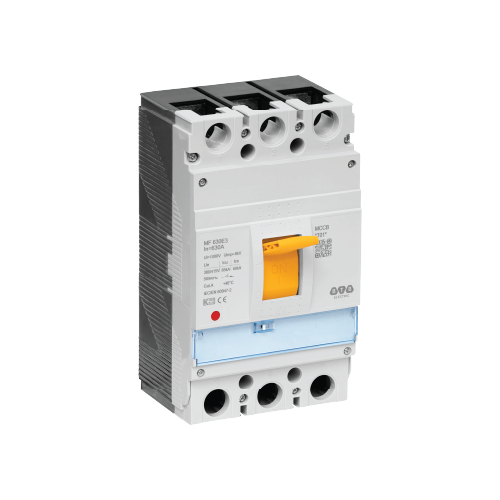

- MCCB, MCB, RCBO nhánh: 6A đến 800A
– Hệ thống thanh cái: Mỗi tủ điện DB sẽ có trang bị hệ thống thanh cái, được làm bằng đồng nguyên chất 99.9%.
– Thiết bị đo lường: Thiết bị đo lường; đèn báo nút nhấn, chuyển mạch.
Ngoài ra, tủ điện DB còn có các thành phần khác như cánh tủ, chân đế, khóa cửa,…
3. Ứng dụng của tủ điện MDB
Tủ điện phân phối MDB thường được làm tủ điện tầng, tủ điện bơm, tủ điện chiếu sáng, tủ điện chữa cháy, tủ điện thang máy trong các khách sạn, chung cư,… Tủ động lực hay là tủ điện công nghiệp ở các dự án công nghiệp. Nhằm cấp điện cho các thiết bị công nghiệp lớn.
Tủ điện MDB thường được lắp đặt tại phòng vận hành của các công trình nhà máy, công nghiệp, xưởng công nghiệp, chung cư, trung tâm thương mại, cao ốc văn phòng, trường học, bệnh viện, bến cảng, sân bay,…
Tủ DB đúng như tên gọi của nó là dùng để phân phối điện trực tiếp đến các phụ tải đầu cuối. Chẳng hạn như động cơ, thiết bị chiếu sáng, thiết bị động lực hoặc có thể cấp cấp điện cho các tủ phân phối nhánh phía sau nó. Tùy vào việc thiết kế và thi công lắp đặt hệ thống điện.
4. Ưu điểm của tủ DB
Tủ điện DB được lắp đặt và ứng dụng phổ biến trong hệ thống điện công nghiệp và dân dụng. Bởi những ưu điểm nổi bật sau:
- Thiết kế được kết nối mở rộng.
- Giúp mạng lưới hệ thống điện không bị bào mòn cơ khí.
- Tiết kiệm điện và bảo vệ tốt các thiết bị điện trong cùng hệ thống điện.
- Không gian tủ rộng và dễ dàng cho việc đấu dây ra vào.
- Các mạch điện sẽ được chỉ thị rõ ràng.
- Tải lớn nhất là 500A với thanh cái có thể phân đoạn.
- Tủ có thể được lắp đặt nổi hoặc âm tường tùy vào không gian lắp đặt.
- Thiết kế tủ được theo tiêu chuẩn quốc tế. Ở đầu vào của tủ điện phải lắp nhiều thiết bị khác nhau. Chẳng hạn như: cầu dao cách ly, MCB, MCCB, ELCB hay đấu nối trực tiếp.
