Tụ điện là một trong những thiết bị quan trọng trong hệ thống điện công nghiệp và dân dụng, được sử dụng phổ biến để bù công suất phản kháng, ổn định điện áp, giảm tổn thất truyền tải và cải thiện hệ số công suất. Tuy nhiên, hiệu suất hoạt động của tụ điện phụ thuộc nhiều vào điều kiện vận hành, đặc biệt là mức điện áp cấp vào.

Trong thực tế, điện áp lưới không luôn duy trì ổn định mà có thể dao động trong một khoảng nhất định. Sự thay đổi này ảnh hưởng trực tiếp đến công suất phản kháng mà tụ điện phát ra, từ đó tác động đến hiệu quả bù công suất cũng như độ an toàn và độ bền của thiết bị.

Cơ sở lý thuyết

Trong mạch xoay chiều, công suất phản kháng Q mà tụ điện phát ra được tính theo công thức:

Trong đó:

• Q: Công suất phản kháng (var)
• U: Điện áp đặt lên tụ (V)
• f: Tần số dòng điện (Hz)
• C: Điện dung (F)

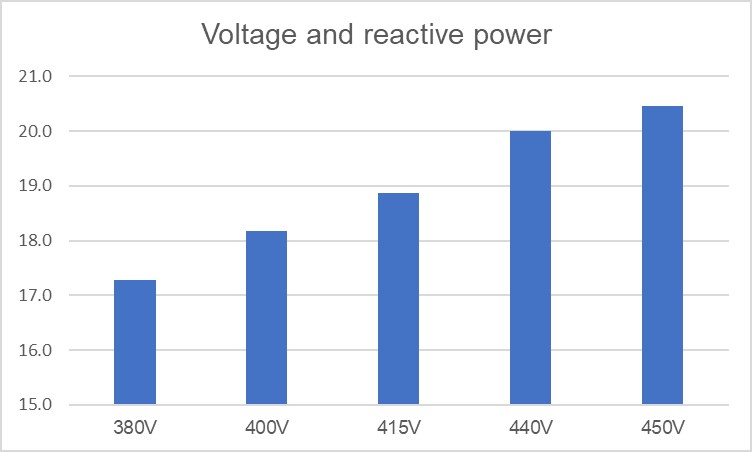

Khi điện áp tăng hoặc giảm, công suất phản kháng của tụ điện cũng thay đổi theo công thức:

Trong đó:

• Q_R: Công suất tính toán của tụ
• Q_N: Công suất danh định ở điện áp định mức
• U_S: Điện áp hệ thống
• U_N: Điện áp định mức của tụ

Điều này cho thấy chỉ một sự thay đổi nhỏ về điện áp cũng dẫn đến thay đổi đáng kể về công suất, ảnh hưởng lớn đến hiệu quả và an toàn hệ thống.

Chọn điện áp tụ

Khi điện áp tăng:

• Công suất tụ điện tăng vượt mức thiết kế → có thể gây quá bù, làm tăng điện áp lưới.
• Dòng điện qua tụ tăng → sinh nhiệt lớn, giảm tuổi thọ và thậm chí gây nổ tụ.
• Dễ gây hư hỏng thiết bị điện do điện áp vượt ngưỡng cho phép.

Khi điện áp giảm:

• Công suất phản kháng phát ra không đủ → hệ số công suất giảm.
• Có thể dẫn đến phí phạt tiền điện nếu không đạt hệ số công suất quy định (thường ≥ 0.9 hoặc 0.95).
• Hiệu quả bù công suất thấp → ảnh hưởng đến ổn định hệ thống điện.

Cách chọn điện áp tụ phù hợp:

Tùy theo từng quốc gia, mức điện áp hệ thống có thể khác nhau. Trong bài viết này, giả sử điện áp hệ thống là 400V, các nhà sản xuất thường cung cấp tụ bù điện với điện áp danh định là 415V hoặc 440V để phù hợp cho lắp đặt.

Khuyến nghị lựa chọn:

• Tụ điện 415V: Sử dụng trong hệ thống điện “sạch”, ít thiết bị gây nhiễu, tổng méo hài điện áp (THDu) < 2%.
• Tụ điện 440V: Dùng cho hệ thống có tổng méo hài điện áp từ 2–4% hoặc khi tụ lắp kết hợp với cuộn kháng 6%–7% nhằm lọc hài.

Tụ điện là thiết bị then chốt trong việc bù công suất phản kháng, tuy nhiên công suất mà tụ phát ra phụ thuộc theo bình phương của điện áp lưới. Vì vậy, việc lựa chọn và vận hành tụ cần phải xem xét đến mức điện áp thực tế, tránh các hiện tượng quá bù, phát nóng, giảm tuổi thọ hoặc giảm hiệu quả hệ thống.

Việc thiết kế, lựa chọn và giám sát tụ điện cần dựa trên các yếu tố như điện áp dao động, điều kiện hệ thống, và mức độ méo hài. Bên cạnh đó, việc sử dụng các thiết bị điều khiển hiện đại và tự động sẽ là giải pháp tối ưu để đảm bảo hệ thống điện hoạt động ổn định, hiệu quả và an toàn trong dài hạn.
