Ký hiệu C16, C32, C40 trên aptomat là gì?

Các thông số như C16, C32 hay C40 dễ làm bối rối những người lần đầu tiếp xúc với aptomat vì chúng không đi kèm với đơn vị điện áp phổ biến như V hay A. Bài viết sau đây từ BTB Electric sẽ giúp bạn nhận diện loại thông số này cũng như cách đọc hiểu các ký hiệu khác trên aptomat.

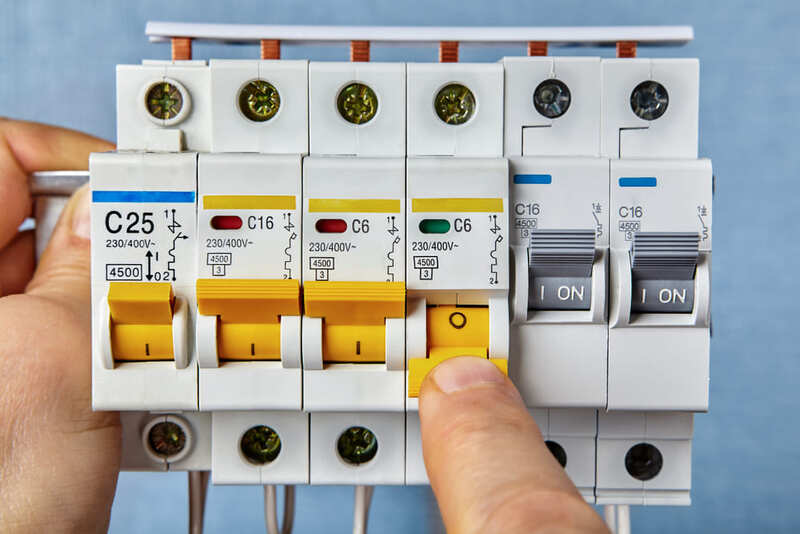

Tìm hiểu những ký hiệu C16, C32 và C40 trên aptomat

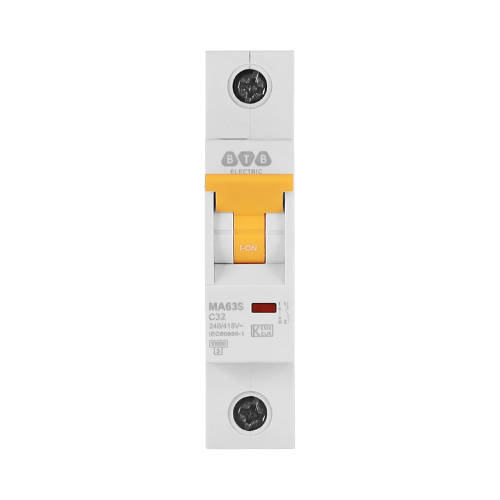

C32 trong aptomat bao gồm 2 phần:

  • “C” là ký hiệu đặc tính của aptomat, là tính năng tức thời ngắt mạch trong khoảng 5 – 10 lần dòng điện định mức. CB loại C được ứng dụng trong hệ thống điện dân dụng và một số ít hệ thống điện công nghiệp, nơi có các thiết bị điện có dòng khởi động cao.
  • “32” là dòng định mức của CB, đơn vị A, tức là 32A. Khi dòng điện từ 32A trở xuống, aptomat hoạt động bình thường. Nếu dòng điện vượt quá trị giá này, aptomat sẽ tự động ngắt mạch để bảo vệ hệ thống.

Ký hiệu C32 tức là aptomat có dòng định mức là 32A với khả năng tức thời ngắt mạch khi phát hiện dòng điện vượt quá 5 – 10 lần dòng định mức.

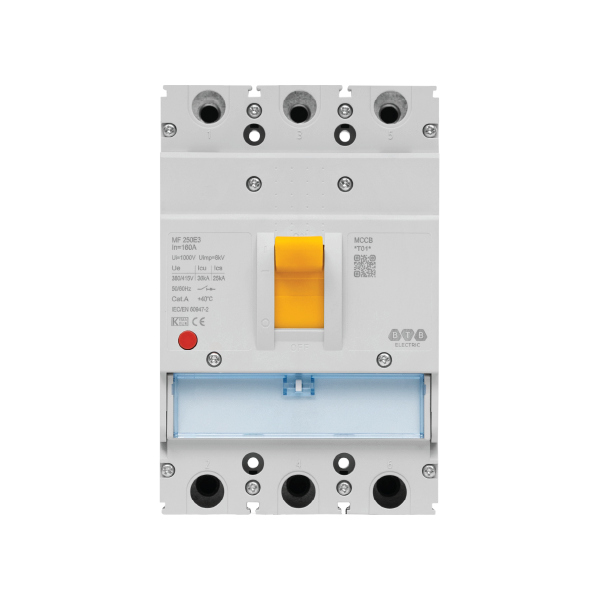

mccb 3p c40 415vac ma63e x rcbo 2p c32 240vac mo63e-g4 x

Tương tự aptomat C16 là aptomat hoạt động với phạm vi dòng điện định mức từ 16A trở xuống, còn aptomat C40 có dòng điện định mức là 40A. Cả hai đều có tính năng ngắt điện tương tự aptomat C32.

Cách đọc hiểu những ký hiệu khác trên aptomat

Ngoài ký hiệu C32, C16 hay C40, trên một số ký hiệu aptomat khác mà bạn cần biết nhận diện:

  • Mã thiết bị: Ký hiệu riêng cho từng model aptomat với các ký tự để nhận diện thiết kế, công suất, tính năng riêng. Ngoài ra mã này còn giúp người dùng dễ dàng so sánh các model, thuận tiện trong sửa chữa và thay mới sản phẩm.
  • Dòng điện rò: Có trên các aptomat có chức năng chống dòng rò, đơn vị đo là mA. Nếu dòng rò vượt quá trị số này, aptomat sẽ ngắt điện tự động.
  • Điện áp định mức: Thể hiện dòng điện áp hệ thống tương thích với model aptomat, đơn vị là V,  thông thường là 240V hoặc 415V. Bên cạnh đó có thêm ký hiệu dấu ∼ với dòng điện 2 chiều.
  • Dòng cắt danh định (Icu): Khả năng chịu dòng điện tối đa của tiếp điểm aptomat trong khoảng thời gian nhất định, đơn vị tính là kA.
  • T (test monthly): Nút bấm kiểm tra hiệu quả khi hoạt động của aptomat, thường có màu vàng và xuất hiện trên RCCB, RCBO hay ELCB. Bạn nên kiểm tra aptomat bằng nút này 1 tháng/lần.
  • Ký hiệu cho dây nguội: Cạnh cực của aptomat có ký hiệu chữ “N” là dây nguội, không có là dây nóng.

sua aptomat

=>> Đọc thêm: Cách chọn dòng cắt ngắn mạch cho aptomat

Ứng dụng của aptomat C16, C32 và C40

Aptomat tự động C16, C32 và C40 đều có tác dụng tự ngắt dòng điện khi xảy ra rủi ro ngắn mạch hoặc quá tải, bảo vệ an toàn hệ thống điện và người sử dụng.

  • Aptomat C16 dùng để lắp cho thiết bị điện có công suất dưới 3500W, ví dụ như điều hòa 9000 BTU, bếp từ 3100W, bình nóng lạnh 2500W
  • Aptomat C32 dùng để lắp cho thiết bị điện có công suất dưới 7000W, ví dụ như điều hòa 12000 – 21000 BTU, bếp từ 6400W và hệ thống điện các tầng trong gia đình.
  • Aptomat C40 dùng để lắp cho thiết bị điện có công suất dưới 8800W, ví dụ như điều hòa tổng 28000 BTU, hệ thống điện các tầng trong gia đình.

aptomat xxx

BTB Electric vừa giúp bạn giải nghĩa về ký hiệu C16, C32, C40 trên aptomat. Để tìm hiểu thêm các kiến thức khác về thiết bị điện, hãy theo dõi bài viết mới nhất của chúng tôi trên website https://btb-electric.com/vi/.
