Trong thực tế vận hành, nhiều người nhận thấy hệ số công suất (cosφ) hiển thị trên công tơ điện và trên bộ điều khiển tụ bù không giống nhau. Giả sử đã loại trừ các lỗi như do đấu nối, do vị trí lắp đặt, do cấp chính xác thiết bị thì sự sai khác này chủ yếu đến từ nguyên lý đo và phương pháp tính toán khác nhau.

Khác biệt về phương pháp đo lường

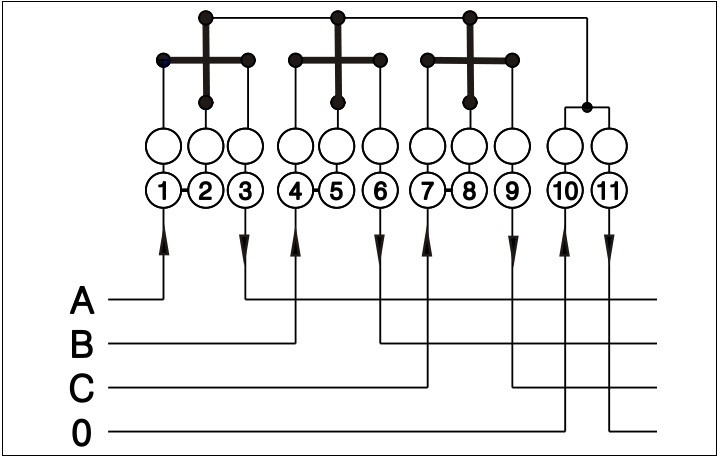

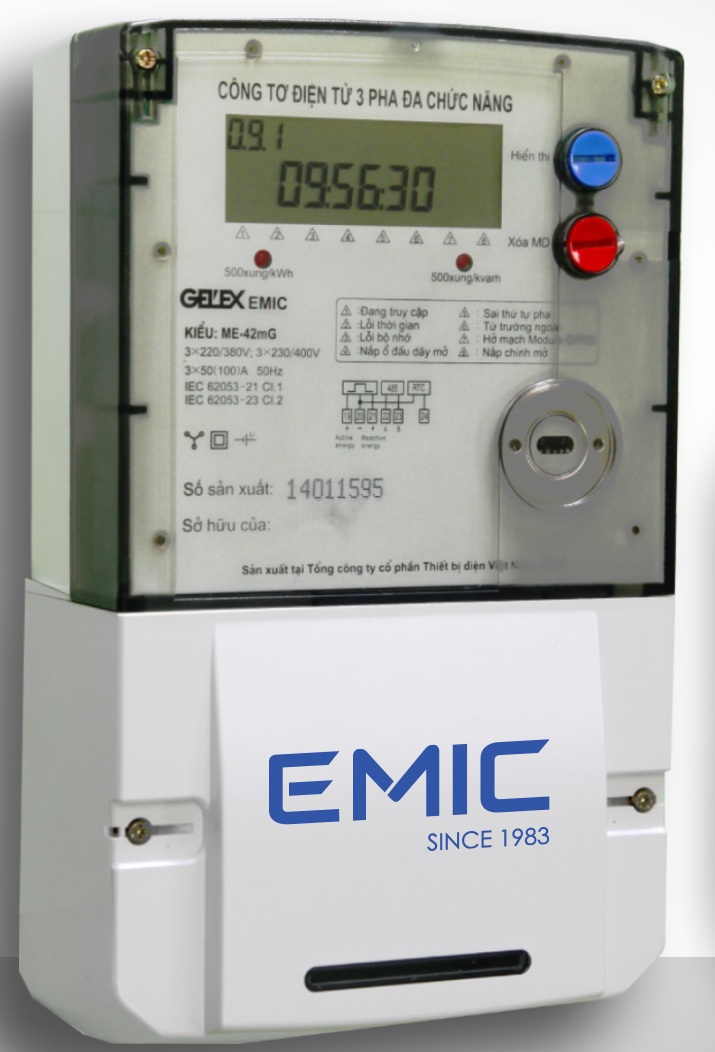

Công tơ điện (meter)

• Đo đầy đủ cả 3 pha: điện áp và dòng điện từng pha
• Tính toán dựa trên tổng công suất tác dụng (P) và công suất biểu kiến (S) của toàn hệ thống.

→ cosφ = P / S phản ánh toàn bộ hệ thống một cách tổng thể và chính xác.

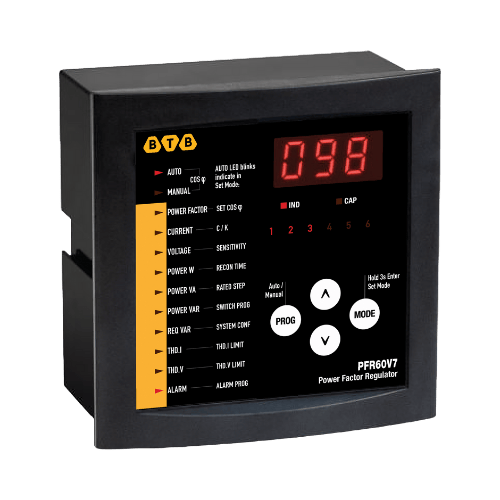

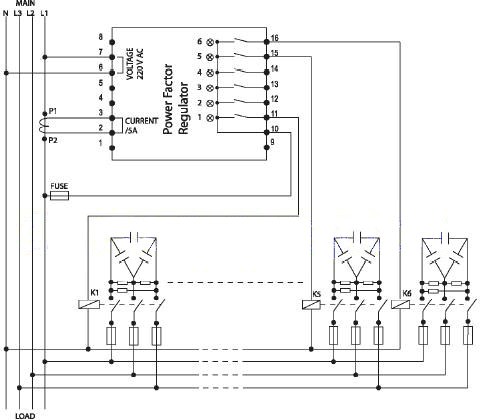

Bộ điều khiển tụ bù (PFC controller)

• Thường đo dòng điện trên 1 pha và đo điện áp từ 2 pha còn lại
• Tính toán cosφ dựa trên giả thiết tải tương đối cân bằng.

→ Khi hệ thống mất cân bằng pha, kết quả sẽ sai lệch so với thực tế.

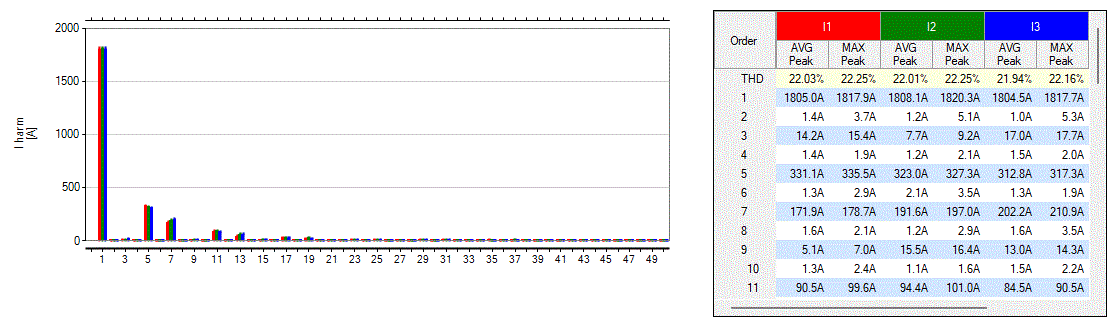

Ảnh hưởng của sóng hài (Harmonics)

• Công tơ điện: Tính toán trên giá trị hiệu dụng (RMS) tổng, bao gồm thành phần cơ bản (fundamental) và cả các thành phần sóng hài (bậc 3, 5, 7, 11,…)

→ cosφ phản ánh thực tế “bẩn – sạch” của lưới điện

• Bộ điều khiển tụ bù: Thường chỉ tính trên thành phần cơ bản (fundamental)

→ cosφ hiển thị thường đẹp hơn thực tế (hệ số công suất thường cao hơn).

Ảnh hưởng của mất cân bằng pha

• Hệ thống thực tế thường: Tải phân bố không đều giữa các pha
• Công tơ: Đo riêng từng pha → tính toán chính xác
• Bộ điều khiển tụ bù: Chỉ đo 1 pha → không phản ánh được toàn bộ hệ thống → Sai khác càng lớn khi mất cân bằng pha cao.

Sự sai khác cosφ giữa công tơ và bộ điều khiển tụ bù là hiện tượng bình thường, xuất phát từ 3 nguyên nhân trên. Công tơ phản ánh thực tế hệ thống nhằm mục đích tính toán đúng lượng điện năng tiêu thụ, còn bộ điều khiển tụ bù phản ánh giá trị hệ số công suất một cách tương đối phục vụ việc điều khiển đóng cắt các bước tụ.
