Ổ cắm tiếp địa là gì? Cấu tạo, nguyên lý hoạt động và các chuẩn quốc tế

Trong hệ thống điện hiện đại, an toàn luôn là yếu tố được đặt lên hàng đầu. Bên cạnh các loại ổ cắm thông thường, ổ cắm điện tiếp địa đóng vai trò như một "tấm khiên" bảo vệ người dùng khỏi nguy cơ điện giật nguy hiểm. Vậy ổ cắm tiếp địa là gì? Cấu tạo, nguyên lý hoạt động và các chuẩn quốc tế ra sao? Hãy cùng tìm hiểu chi tiết trong bài viết dưới đây của chúng tôi.

Ổ cắm tiếp địa là gì?

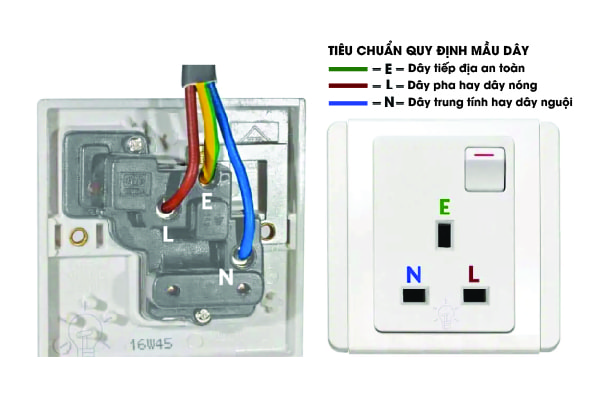

Ổ cắm tiếp địa (tên tiếng Anh là 3-pin power outlet) là loại ổ cắm điện được thiết kế với một chấu thứ ba chuyên dụng dành riêng cho dây tiếp đất (Earth/Ground), bên cạnh hai chấu truyền thống là dây nóng (Line) và dây nguội (Neutral), trong đó, chấu tiếp địa thường có kích thước lớn hơn 2 chấu còn lại và được đặt ở chính giữa hoặc trên cùng nối với dây tiếp đất.

Mục đích chính của ổ cắm tiếp địa là tạo ra một đường dẫn an toàn để triệt tiêu dòng điện rò rỉ từ vỏ thiết bị (do sự cố cách điện) trực tiếp xuống lòng đất, thay vì phóng qua cơ thể người khi vô tình chạm vào. Đây là tiêu chuẩn bắt buộc trong các công trình kiến trúc và hệ thống điện hiện đại ngày nay.

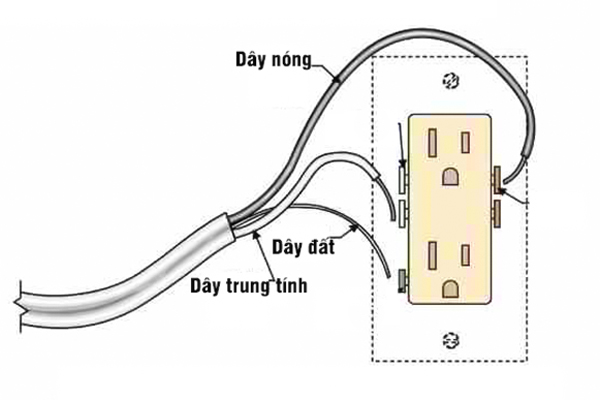

Cấu tạo chi tiết của ổ cắm tiếp địa

Một ổ cắm điện tiếp địa tiêu chuẩn được cấu thành từ 3 bộ phận chính sau:

• Lớp vỏ bảo vệ: Làm từ nhựa kỹ thuật cao cấp (như PC hoặc ABS) có khả năng cách điện tuyệt đối, chống cháy lan và chịu lực tốt.
• Cụm tiếp điểm chính: Gồm 2 lá đồng ứng với dây nóng và dây nguội, làm bằng hợp kim đồng nguyên chất có độ đàn hồi cao để kẹp chặt chân phích cắm. Trong đó chấu dây nóng chứa dòng điện lên đến 220V nên tiềm ẩn nguy cơ điện giật rất cao.
• Chấu tiếp địa (Tiếp điểm nối đất): Thường được thiết kế nhô ra bằng các thanh đồng lò xo nằm ở phía trên/dưới hoặc hai bên mép của ổ cắm. Chấu này được đấu nối trực tiếp với hệ thống dây tiếp địa chung của tòa nhà và có kích thước lớn hơn 2 chấu còn lại.

Nguyên lý hoạt động của ổ cắm tiếp địa

Ổ cắm tiếp địa hoạt động dựa trên nguyên lý vật lý về đường đi có điện trở thấp nhất:

1. 1. Trạng thái bình thường: Khi thiết bị điện hoạt động tốt, dòng điện chạy khép kín giữa dây nóng và dây nguội qua hai chấu chính.
   2. Khi xảy ra sự cố rò điện: Dòng điện bị rò rỉ ra phần vỏ kim loại của thiết bị (như tủ lạnh, máy giặt, lò vi sóng).
   3. Cơ chế bảo vệ:

• • Nếu không có tiếp địa, khi bạn chạm vào vỏ máy, cơ thể bạn sẽ đóng vai trò là "dây dẫn" đưa dòng điện xuống đất, gây điện giật.
  • Khi sử dụng ổ cắm tiếp địa, dòng điện rò sẽ ưu tiên chạy qua chấu tiếp địa truyền thẳng xuống cọc tiếp địa cắm sâu dưới lòng đất. Đồng thời, dòng điện rò này sẽ làm Aptomat chống giật (RCBO/RCCB) ngắt điện ngay lập tức, vô hiệu hóa nguy cơ tai nạn.

Ngoài ra, ổ cắm nối đất cũng có tác dụng bảo vệ các thiết bị trong hệ thống, nhất là thiết bị điện tử nhạy cảm trước các sự cố đột ngột về điện áp (như sét đánh lan truyền).

Vì sao nên chọn ổ cắm tiếp địa?

Để trả lời câu hỏi này, trước hết, bạn cần phân biệt được ổ cắm 2 chấu và ổ cắm tiếp địa.

Ổ cắm 2 chấu là loại ổ cắm phổ biến trong hệ thống dân dụng cũ, đảm nhận chức năng truyền tải điện năng đơn thuần và không có chức năng nối đất an toàn. Tuy nhiên, nếu xét ở các khía cạnh như tính thẩm mỹ, độ phức tạp khi lắp đặt, ổ cắm 2 chấu lại cân đối và dễ thao tác hơn so với ổ cắm tiếp địa.

Sự khác biệt giữa 2 loại ổ cắm này, bạn có thể theo dõi bảng sau:

Tiêu chí	Ổ cắm tiếp địa	Ổ cắm 2 chấu
Số lượng chấu cắm	3 chấu (2 chấu truyền thống và 1 chấu nối đất)	2 chấu nóng - nguội
Khả năng bảo vệ an toàn	Có chân tiếp đất nên giảm nguy cơ điện giật	Không có chân tiếp đất, dễ gây nguy hiểm khi rò rỉ điện
Tuổi thọ thiết bị	Giúp thiết bị hoạt động bền bỉ hơn	Thiết bị dễ bị hỏng hóc khi có rò điện, quá tải, quá điện áp
Giá thành	Đắt hơn	Rẻ, dễ mua
Ứng dụng phù hợp	Thiết bị công suất lớn, vỏ kim loại hoặc nơi có độ ẩm cao	Thiết bị công suất nhỏ, vỏ nhựa

Vậy tại sao nên chọn ổ cắm tiếp địa cho các hệ thống điện hiện đại?

• Bảo vệ tính mạng, chống điện giật tuyệt đối: Đây là lý do quan trọng nhất. Ổ cắm tiếp địa có khả năng dẫn dòng điện rò rỉ từ vỏ thiết bị xuống lòng đất, đồng thời kích hoạt aptomat chống giật tự ngắt nên đảm bảo an toàn tuyệt đối cho người sử dụng. Điều này sẽ không xảy ra đối với ổ cắm 2 chấu, khi đó, cơ thể con người sẽ là dây dẫn đưa dòng điện xuống đất, dẫn đến tai nạn điện giật nguy hiểm.
• Bảo vệ và kéo dài tuổi thọ cho thiết bị điện tử: Nhiều thiết bị điện tử hiện đại, máy tính, hoặc dàn âm thanh cao cấp rất nhạy cảm với các hiện tượng nhiễu điện từ hoặc biến động điện áp nhỏ. Chấu tiếp địa giúp triệt tiêu các dòng điện nhiễu, tĩnh điện tích tụ trên vỏ thiết bị, giúp các linh kiện bên trong hoạt động ổn định hơn, hạn chế tối đa tình trạng sốc điện, treo máy hoặc cháy nổ bo mạch, giúp kéo dài tuổi thọ cho thiết bị.
• Ngăn ngừa nguy cơ chập cháy hỏa hoạn: Khi xảy ra hiện tượng rò rỉ điện âm ỉ hoặc chạm chập cục bộ bên trong thiết bị, nếu không có đường thoát điện tiếp địa, nhiệt lượng sẽ tích tụ dần tại các điểm tiếp xúc hoặc gây ra tia lửa điện, dễ dẫn đến cháy nổ. Hệ thống tiếp địa giúp triệt tiêu năng lượng thừa này một cách nhanh chóng, ngăn chặn từ sớm các nguy cơ hỏa hoạn cho ngôi nhà.
• Đáp ứng tiêu chuẩn an toàn điện hiện đại: Các tiêu chuẩn xây dựng và lắp đặt hệ thống điện hiện đại đều khuyến cáo hoặc bắt buộc sử dụng ổ cắm tiếp địa cho các khu vực có độ ẩm cao (nhà bếp, phòng tắm) hoặc các thiết bị công suất lớn, vỏ kim loại.

Cách phân loại ổ cắm tiếp địa phổ biến

Ổ cắm tiếp địa được phân loại theo 2 cách thức phổ biến dưới đây.

Theo hình thức lắp đặt:

• Ổ cắm tiếp địa âm tường: Phần đế âm lắp chìm hoàn toàn trong tường, đem lại sự gọn gàng và tính thẩm mỹ cao cho các công trình, phổ biến trong nhà ở, văn phòng.
• Ổ cắm tiếp địa nổi: Ổ cắm được gắn trực tiếp lên bề mặt tường, ưu điểm là dễ thi công và sửa chữa khi có sự cố, thường dùng cho nhà xưởng hoặc khu vực cần cải tạo nhanh.
• Ổ cắm âm sàn: Được lắp đặt chìm dưới sàn nhà, thích hợp với các phòng khách lớn hoặc phòng hội nghị.
• Ổ cắm kéo dài (ổ cắm di động): Phần ổ cắm đi kèm dây dẫn linh hoạt, có thể di chuyển ổ cắm đến các vị trí khác nhau.

Theo số lượng chân cắm:

• Ổ cắm tiếp địa đơn: Loại ổ cắm chỉ có 1 vị trí cắm.

• Ổ cắm tiếp địa đôi/ba: Loại ổ có từ 2 đến 3 module ổ cắm trên cùng một mặt hạt.

Tiêu chuẩn ổ cắm tiếp địa trên thế giới

Trên thế giới, cơ chế tiếp địa được tích hợp vào các chuẩn ổ cắm khác nhau, tùy từng khu vực cụ thể.

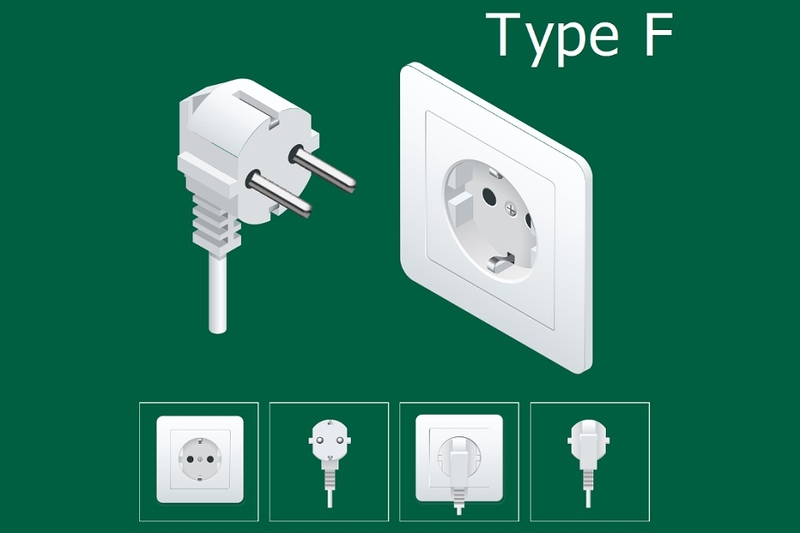

Ổ cắm tiếp địa Schuko (Chuẩn Type F)

Đây là loại ổ cắm được sử dụng phổ biến ở Đức, Hà Lan, Tây Ban Nha… còn được định nghĩa là “CEE 7/4”. Ổ cắm loại này gồm 2 chân truyền điện (đường kính 4.8mm, dài 19mm) và hai kẹp tiếp địa bằng kim loại lò xo nằm ở hai bên mép trên và dưới của lòng ổ cắm. Khi bạn cắm phích cắm vào, các kẹp kim loại sẽ tiếp xúc trước với các thanh tiếp địa trên thân phích cắm, đảm bảo hệ thống nối đất được thiết lập trước khi dòng điện chính được kết nối.

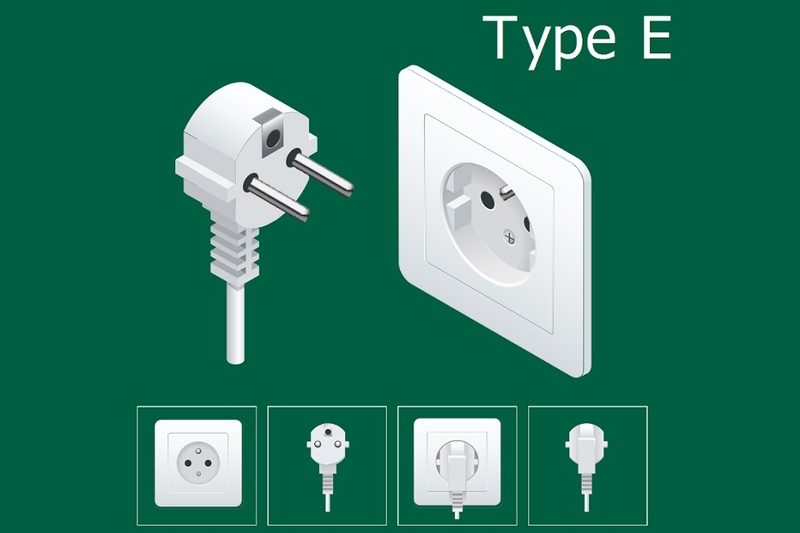

Ổ cắm tiếp địa UTE (Chuẩn Type E)

UTE là tiêu chuẩn ổ cắm điện phổ biến tại Pháp, Bỉ, Ba Lan, Cộng hòa Séc và một số quốc gia châu Âu khác. Chuẩn này có nhiều điểm tương đồng với chuẩn Schuko nhưng sở hữu một đặc điểm nhận dạng cơ học riêng biệt: chấu tiếp địa hình trụ tròn nhô hẳn lên nằm ở phía trên của mặt ổ cắm (vị trí giữa và nhô cao hơn hai lỗ cắm chính). Khi cắm phích, lỗ tiếp địa lõm trên phích cắm của thiết bị sẽ ôm trọn lấy chấu đồng nhô lên này để thực hiện việc nối đất.

Ổ cắm tiếp địa IEC

IEC 60906-1 từng đưa ra một tiêu chuẩn riêng nhằm tạo ra một chuẩn ổ cắm điện 3 chấu thống nhất cho toàn bộ khu vực châu Âu và thế giới, trong đó ổ cắm tiếp địa gồm 3 chấu hình trụ tròn được sắp xếp theo hình tam giác (tương tự chuẩn CEE 7/16 nhưng có bố trí kích thước và khoảng cách riêng, với chấu tiếp địa nằm lệch tâm hoặc ở đỉnh tam giác tùy phiên bản). Tuy nhiên, do các quốc gia châu Âu đã quen với các chuẩn nội địa nên ổ cắm tiếp địa IEC thực tế không được sử dụng phổ biến ở khu vực này.

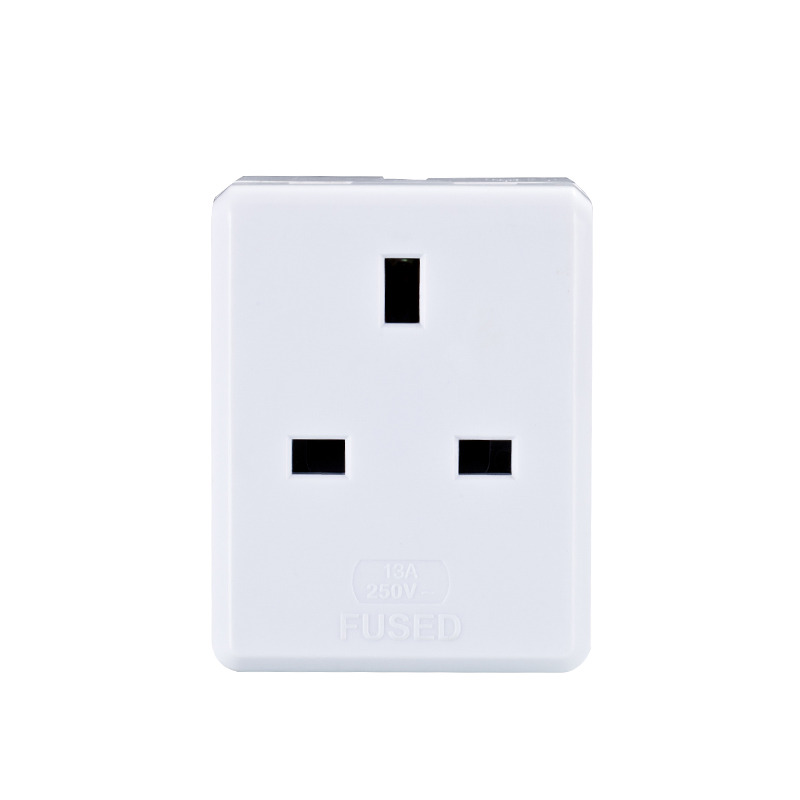

Ổ cắm tiếp địa BS

Ổ cắm BS được thiết kế 3 chấu dẹt hình chữ nhật được bố trí theo hình tam giác đều hoặc chữ T nằm ngang. Chấu tiếp địa (chấu đứng ở trên cùng) có kích thước lớn và dài hơn hẳn hai chấu ngang còn lại. Nhiều loại ổ cắm chuẩn BS còn được tích hợp sẵn công tắc bật/tắt (ON/OFF) ngay trên mặt ổ cắm, mang lại độ an toàn cực kỳ cao cho người sử dụng. Do được thiết kế theo tiêu chuẩn BS 1363 của Anh nên ổ cắm này chủ yếu được sử dụng ở Anh Quốc hoặc 1 số quốc gia từng thuộc địa như Singapore, Malaysia, Hong Kong, UAE và một phần Việt Nam.

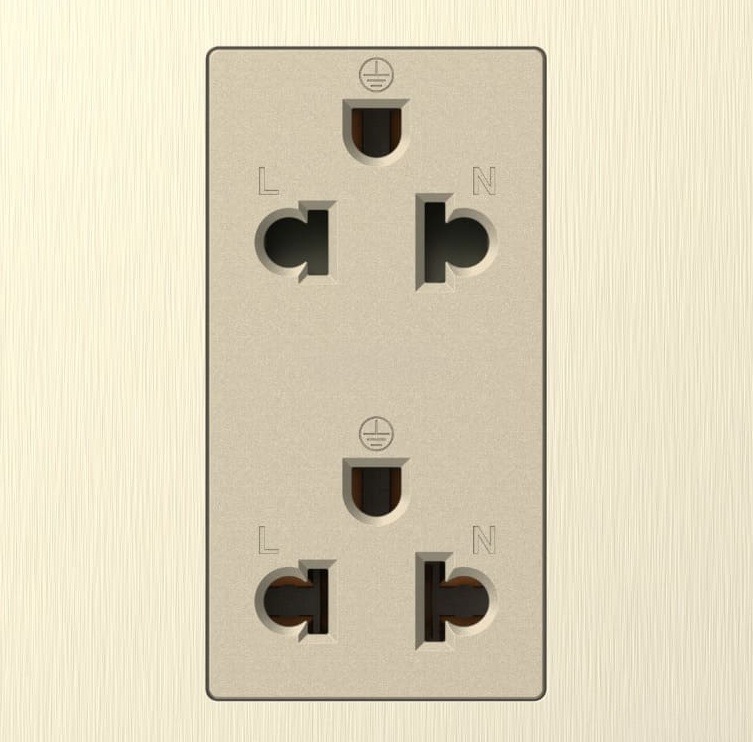

Ổ cắm tiếp địa USA

Tương tự ổ cắm BS, ổ cắm USA được sử dụng chủ yếu ở các nước Bắc Mỹ như Hoa Kỳ, Canada. Cấu trúc của ổ cắm này cũng tương tự ổ cắm BS, chỉ khác ở hình dạng của chấu cắm.

Ứng dụng thực tế của ổ cắm tiếp địa

Ổ cắm tiếp địa được khuyến cáo sử dụng cho hầu hết các thiết bị điện trong gia đình và công nghiệp, đặc biệt là:

• Thiết bị có vỏ kim loại và công suất lớn: Tủ lạnh, máy giặt, máy sấy quần áo, lò vi sóng, bình nóng lạnh.
• Thiết bị nhà bếp: Bếp từ, lò nướng, nồi chiên không dầu.
• Thiết bị điện tử nhạy cảm: Máy tính để bàn, dàn âm thanh cao cấp.

Các câu hỏi thường gặp về ổ cắm tiếp địa

Câu hỏi 1: Nhà không có hệ thống dây tiếp địa thì dùng ổ cắm tiếp địa có tác dụng không?

Trả lời: Không. Nếu hệ thống điện trong nhà chỉ đi 2 dây (nóng và nguội) mà không có dây tiếp địa kéo xuống cọc đất, thì khi lắp ổ cắm tiếp địa, chấu thứ ba sẽ bị "bỏ trống". Thiết bị lúc này chỉ hoạt động như một ổ cắm 2 chấu bình thường.

Câu hỏi 2: Có được phép cắt bỏ chấu tiếp địa trên phích cắm để cắm vào ổ 2 lỗ không?

Trả lời: Tuyệt đối không. Hành động này làm mất đi hoàn toàn lớp bảo vệ an toàn của thiết bị. Khi thiết bị bị rò điện, người dùng sẽ có nguy cơ bị điện giật rất cao.

Câu hỏi 3: Tại sao một số thiết bị 2 chân vẫn yêu cầu dùng ổ cắm tiếp địa?

Trả lời: Một số thiết bị có vỏ hoàn toàn bằng nhựa cách điện (như máy sấy tóc cầm tay) thường chỉ có phích cắm 2 chân và không cần tiếp địa. Tuy nhiên, các thiết bị có linh kiện điện tử phức tạp hoặc vỏ kim loại bắt buộc phải dùng chuẩn tiếp địa để đảm bảo an toàn tuyệt đối và giảm nhiễu tín hiệu.
