AC contactor thường xuyên được sử dụng để điều khiển contactor, tụ bù trong hệ thống điện công nghiệp. Thiết bị này giúp kiểm soát hiệu quả dòng điện đi vào phụ tải. Trong bài viết này, bạn sẽ được chúng tôi cung cấp các thông tin về AC contactor, về cấu tạo và chức năng, so sánh với DC contactor.

Định nghĩa về AC contactor

AC contactor là dạng contactor chuyển mạch cơ điện, được thiết kế để chuyên bật/tắt mạch tải AC (điện xoay chiều) có dòng điện cao. AC contactor có nguyên lý hoạt động dựa trên nam châm vĩnh cửu sinh lực hút để đóng hoặc ngắt kết nối nguồn và tải. Về cơ bản, nam châm là 1 cuộn hút, khi được cấp điện áp sẽ sinh từ trường và hút phần tiếp điểm. Điều này khiến tiếp điểm chuyển động và đóng mạch.

Thành phần cấu tạo AC contactor

AC contactor có 3 thành phần chính:

• Cuộn hút hay nam châm điện: Hoạt động như một công tắc điều khiển, được quấn bằng nhiều vòng dây cách điện, nguồn điện vào là AC hoặc DC.
• Tiếp điểm: Có vai trò kết nối hoặc ngắt mạch chính. Trong AC contactor có tiếp điểm chính và tiếp điểm phụ, trong đó tiếp điểm chính gồm tiếp điểm tĩnh và tiếp điểm động. Bên cạnh đó, tiếp điểm phụ được lắp thêm vào để liên kết các thiết bị khác và điều khiển tín hiệu.
• Vỏ: Lớp cách điện bên ngoài, bảo vệ cuộn dây và các tiếp điểm, được làm từ vật liệu không dẫn điện, có các tính năng bảo vệ, liên kết và giá đỡ cho AC contactor.

Chức năng của AC contactor

AC contactor có nhiều chức năng phục vụ cho các ứng dụng công nghiệp và thương mại khác nhau. Trong đó chức năng chính của thiết bị là chuyển đổi tải điện năng bằng cách cấp và ngắt điện cho các cuộn dây. Chức năng chính này được ứng dụng vào thực tế:

• Kiểm soát toàn bộ hệ thống chiếu sáng công suất lớn
• Kiểm soát nhiều tải trong hệ thống
• Chuyển mạch điện cho thiết bị công nghiệp
• Thành phần quan trọng trong hệ thống tự động hóa
• Bảo vệ mạch điện trước hiện tượng quá tải và ngắn mạch

AC contactor sở hữu nhiều chức năng vận hành và bảo vệ cho mạch điện công suất cao nên được sử dụng rộng rãi trong điện công nghiệp.

Đọc thêm: Ý nghĩa các ký hiệu AC contactor và thông số trên contactor

Có thể sử dụng DC contactor thay thế AC contactor không?

Sử dụng DC contactor thay thế AC contactor, đặc biệt trong mạch xoay chiều, sẽ dẫn tới nhiều rủi ro như chập cháy điện, hư hỏng thiết bị. DC contactor thường có công suất làm việc định mức thấp hơn AC contactor và không có khả năng hoạt động trong mạch điện xoay chiều. Ngoài ra, việc dập tắt hồ quang trên contactor DC diễn ra chậm hơn trên contactor AC. Khi sử dụng thiết bị này, mạch có thể bị quá tải và sinh ra lỗi dây chuyền.

So sánh AC contactor và DC contactor

So sánh các điểm khác biệt giữa AC contactor và DC contactor sẽ giúp bạn hiểu hơn về ưu, nhược điểm của hai loại contactor này và cân nhắc kỹ càng trước khi chọn sử dụng.

So sánh cấu tạo

Cấu tạo của AC và DC contactor có vài điểm khác biệt. Trong contactor DC, các tiếp điểm được điều khiển bởi cuộn dây từ làm bằng thép hoặc gang. Cuộn dây này được vận hành bằng từ trường cảm ứng dòng điện quanh nhiều lớp thép. Trong khi đó lõi cuộn dây AC contactor được làm từ thép silicon chống quá nhiệt. Ngoài ra contactor DC thường ít cực tiếp điểm hơn dòng AC và các tiếp điểm của hai dòng đều được làm từ hợp kim bạc.

So sánh nguyên lý hoạt động

Contactor DC hoạt động nhờ sử dụng từ trường xung quanh cuộn dây để điều khiển tiếp điểm. Trong khi đó, AC contactor được điều khiển bởi từ trường do dòng điện xoay chiều chạy quanh cuộn dây tạo ra.

Các tiếp điểm trong loại DC sử dụng một diode tự do để phân tán tải cảm ứng được tích tụ trên các cuộn dây khi dòng điện đầu vào giảm. Tính năng này dùng để dập hồ quang và giảm nguy cơ chập cháy do sinh nhiệt quá mức. Tùy thuộc loại tiếp điểm mà năng lượng còn lại có thể được tái sử dụng để cấp điện cho tải. Trong khi đó, loại AC không sử dụng diode mà thay vào đó là lõi nhiều lớp kèm cuộn dây che để hạn chế mất nhiệt, tăng hiệu suất đóng ngắt và dập hồ quang.

AC contactor thường có tần suất đóng ngắt khoảng 600 lần/giờ, có thể thay đổi linh hoạt. DC contactor hoạt động với tần suất đóng ngắt cố định 1200 lần/giờ.

So sánh mức điện trở

Cuộn dây của AC contactor có điện trở thấp hơn so với DC contactor. Tuy nhiên, do tỏa ra nhiều nhiệt hơn nên bên cạnh cuộn dây AC có một lỗ hở để nhiệt thoát ra ngoài.

• AC: Điện trở thấp nhưng nhiệt độ cao
• DC: Điện trở cao

AC contactor là thiết bị cần thiết trong các tải điện công suất cao. Do vậy thiết bị này được ứng dụng sâu rộng trong các hệ thống từ bộ khởi động động cơ cho đến quản lý hệ thống tải điện trong mạch điện công nghiệp.

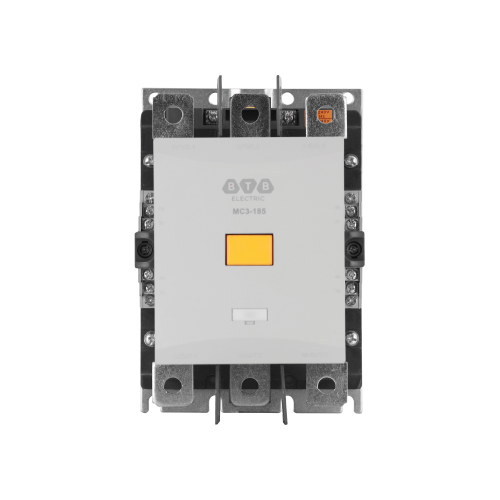

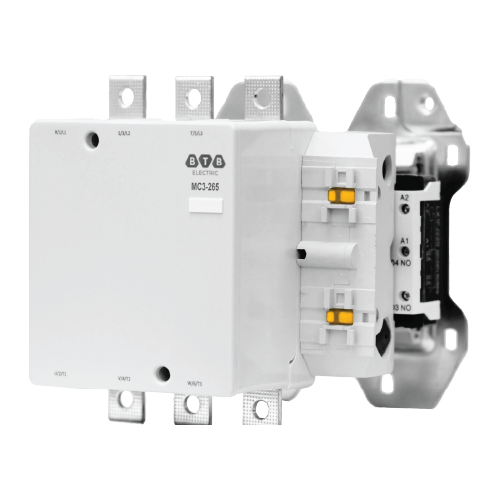

AC contactor từ BTB Electric hoạt động trong tần số 50/60Hz và điện áp lên tới 1000V. Sản phẩm của chúng tôi đã đạt nhiều chứng nhận chất lượng từ IEC, UL, Dekra,… và nhiều tổ chức giám định uy tín toàn cầu. Tham khảo dải sản phẩm tại Contactor BTB Electric.
