Biến tần trung thế: Chức năng, phân loại và ứng dụng
Biến tần trung thế được sử dụng trong các hệ thống truyền tải điện trung thế với tải nặng như tại các công trường, mỏ khai thác,… Cùng BTB Electric tìm hiểu cấu tạo, chức năng và phân loại biến tần này trong bài viết sau.
Biến tần trung thế là gì?
Biến tần trung thế điều khiển động cơ sử dụng điện áp trung thế đầu vào ở ngưỡng từ 1000V AC hoặc 1500V DC đến 36kV AC hoặc 54kV DC. Dòng biến tần này biến đổi tần số của dòng điện đầu vào để tạo dòng điện đầu ra lý tưởng để điều khiển động cơ công suất rất lớn như cẩu trục, máy khoan, máy nghiền, máy nén,…
Cấu tạo tủ biến tần trung thế
Biến tần trung thế được bố trí dạng tủ biến tần. Cấu tạo tủ biến tần trung thế gồm:
- Tủ điều khiển PLC chứa PLC và giao thức truyền thông; có chức năng tính toán và gửi dữ liệu đầu vào tới power cell. Mặt trước tủ có màn hình hiển thị các thông số đo lường như điện áp, tần số,… và bàn phím điều khiển các tham số biến tần.
- Tủ biến áp có chức năng hạ áp đầu vào và cấp dòng điện cho các power cell (khoảng 3 – 8 đơn vị).
- Tủ power cell chứa trung bình 3 đến 8 power cell (biến tần nhỏ) hỗ trợ chỉnh lưu dòng điện thành dòng AC đầu ra với tần số xác định.
- Hệ thống làm mát cho power cell và các linh kiện khác trong biến tần, sử dụng phương pháp quạt, nước hoặc khí nén để làm mát.
Nguyên lý vận hành của biến tần trung thế
Dòng điện đầu vào biến tần được chỉnh lưu thành điện áp 1 chiều DC (nếu cần), hạ áp đầu vào và được làm mịn để loại bỏ gợn sóng và nhiễu. Sau đó, dòng điện được biến đổi trong power cell với điện áp và tần số chỉ định. Cuối cùng dòng điện được cấp cho động cơ xoay chiều AC phía tải. Trong quá trình hoạt động của biến tần trung thế, tủ điều khiển sẽ theo dõi các thông số dòng điện và gửi tín hiệu đến các bộ phận.
Các loại tủ biến tần trung thế phổ biến
Dựa theo cấu trúc lắp đặt, tủ biến tần trung thế có 3 dạng chính:

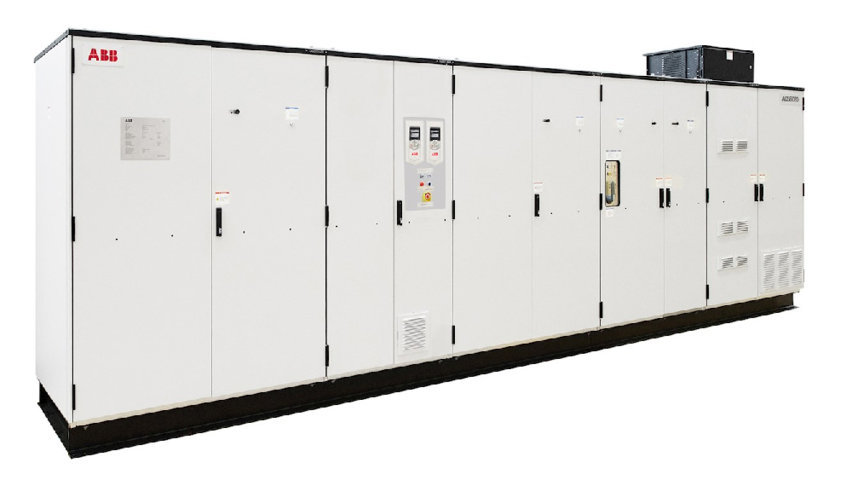

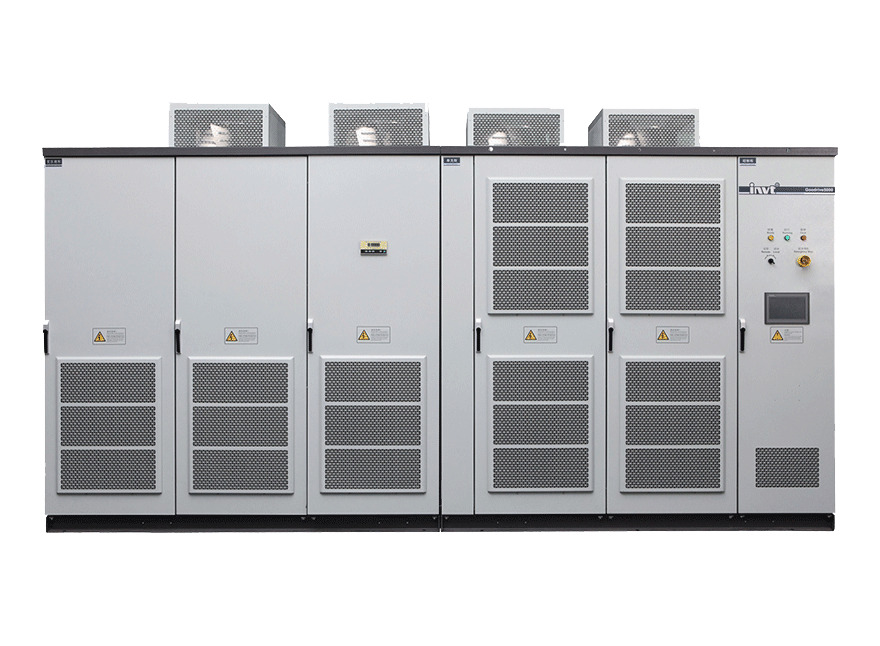

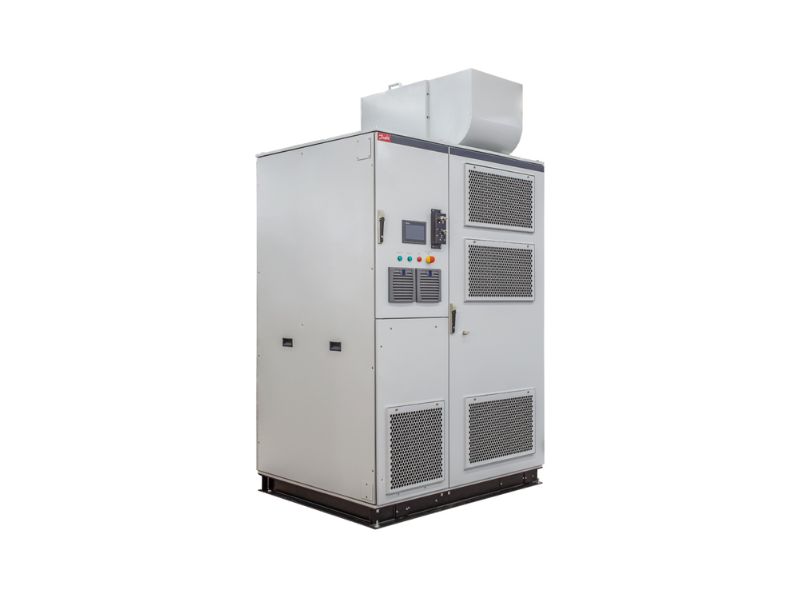

- Biến tần Compact: Dạng tủ biến tần cơ bản có chia khoang chức năng, dùng cho những khu vực có diện tích lắp đặt nhỏ hẹp.
- Biến tần Separated: Có tính đa dụng, dải công suất rộng, kích thước cân đối, dễ dàng lắp đặt cùng khả năng làm mát hiệu quả.
- Biến tần Water Cooled: Được thiết kế đặc biệt cho các ứng dụng đòi hỏi dòng điện trên 800A,sử dụng hệ thống làm mát bằng nước tiên tiến.

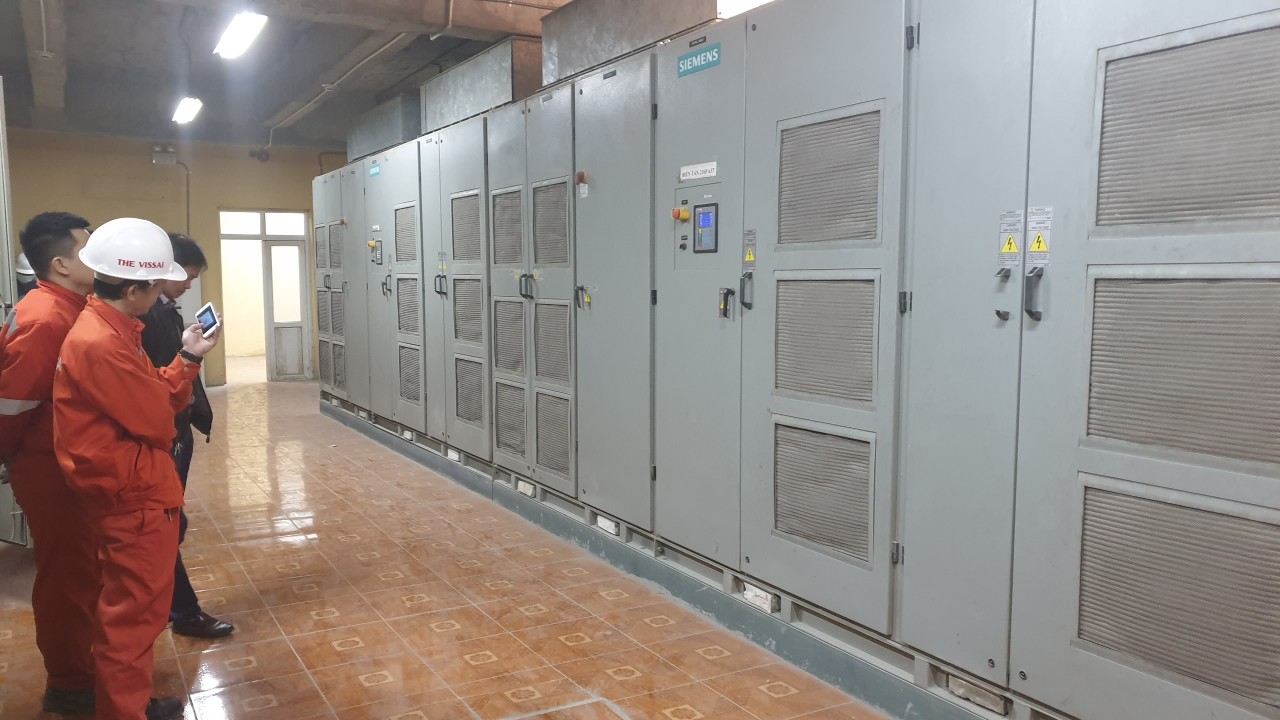

Ứng dụng của biến tần trung thế
Hiện nay biến tần trung thế được sử dụng trong nhiều ngành công nghiệp khác nhau với mục đích điều khiển của động cơ AC xoay chiều công suất lớn như:
- Trong ngành điện lực: Khởi động mềm cho máy phát điện, máy bơm làm mát, quạt gió,..
- Trong ngành xử lý nước: Điều khiển máy bơm, bơm nước thải, máy thổi khí,..
- Trong ngành khai khoáng: Điều khiển băng tải, máy nghiền, máy bơm, quạt thông gió,…
- Một số ứng dụng khác: ngành dầu khí, ngành vật liệu xây dựng, ngành hóa chất,….
