Hướng dẫn đọc sơ đồ nguyên lý tủ điện hạ thế chính xác
Sơ đồ nguyên lý tủ điện là một bản vẽ đặc biệt, dùng để truyền đạt thông tin về cách thức tủ điện vận hành. Để đọc được bản vẽ này, bạn cần có vốn hiểu biết các ký hiệu điện và kiến thức kỹ thuật liên quan. Bài viết này từ BTB Electric có thể giúp kỹ năng đọc hiểu sơ đồ tủ điện của bạn được nâng cao.
Khái niệm về sơ đồ nguyên lý tủ điện
Sơ đồ nguyên lý tủ điện là bản vẽ chi tiết tủ điện, thể hiện vị trí các thiết bị với mạch điện trong tủ và mối liên hệ lẫn nhau. Dựa trên sơ đồ, người đọc có thể hiểu được cách tủ điện vận hành mà không cần quan tâm tới những yếu tố lắp đặt của các thành phần này. Điều này giúp việc vận hành và sửa chữa tủ điện hiệu quả hơn.
Bên trong cấu tạo tủ điện, các thành phần được biểu diễn dưới dạng ký hiệu, biểu tượng và đường kết nối. Do vậy khác với sơ đồ vật lý, sơ đồ nguyên lý chú trọng tới việc diễn giải nguyên tắc hoạt động của mạch điện thay vì vị trí lắp đặt chính xác của các thành phần trong tủ tại không gian vật lý.
Một sơ đồ nguyên lý chính xác, chuẩn kỹ thuật cần đảm bảo 3 yếu tố cơ bản:
- Thể hiện tính chất dây dẫn cho từng loại tải
- Thể hiện chức năng của thiết bị, phụ kiện và cách thức hoạt động
- Tính đồng nhất bộ ký hiệu và đơn vị đo
Hiện có 3 sơ đồ nguyên lý tủ điện phổ biến là sơ đồ dòng chảy, sơ đồ dòng điện và sơ đồ mạch. Loại sơ đồ dòng chảy sử dụng biểu tượng hình học và mô tả quá trình vận hành mạch theo chuỗi các bước. Loại sơ đồ điện sử dụng ký hiệu chuẩn để biểu thị cho các thành phần trong tủ cũng như mối liên kết giữa chúng. Bên cạnh đó, loại sơ đồ mạch sử dụng các đường dẫn để biểu diễn mối liên hệ giữa các thành phần trong mạch.
Thiết kế sơ đồ nguyên lý đòi hỏi phải là người có chuyên môn kỹ thuật thực hiện. Khi tiến hành lập sơ đồ có thể dùng các phần mềm chuyên nghiệp để tăng tính chính xác.
Vai trò của sơ đồ nguyên lý tủ điện tổng hạ thế

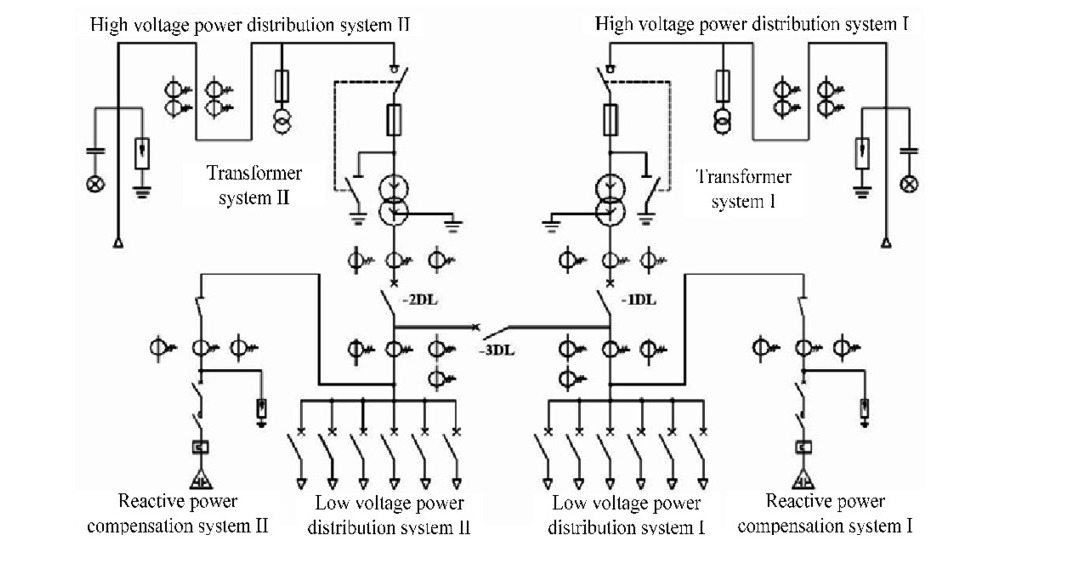

Sơ đồ nguyên lý tủ điện hạ thế vừa là bản vẽ thể hiện cấu trúc bên trong tủ điện hạ thế, vừa là bảng điều khiển, mang lại góc nhìn tổng quan về cách các thành phần tương tác và hoạt động. Sơ đồ này chú trọng vào nguyên lý hoạt động của các thành phần trong tủ. Vị trí thành phần trong sơ đồ khá tương đồng với vị trí lắp đặt, giúp người lắp đặt và vận hành dễ dàng xác định. Đây không chỉ làm tăng tính an toàn cho hệ thống mà còn là tiền đề cho quá trình bảo trì và sửa chữa hiệu quả hơn.
Một sơ đồ nguyên lý tủ điện hạ thế thường dùng một bộ quy ước cho các thiết bị, mạch và phụ kiện, giúp đồng nhất thông tin khi xử lý, tăng tính chính xác khi đọc hiểu sơ đồ và hạn chế những hiểu nhầm không mong muốn.

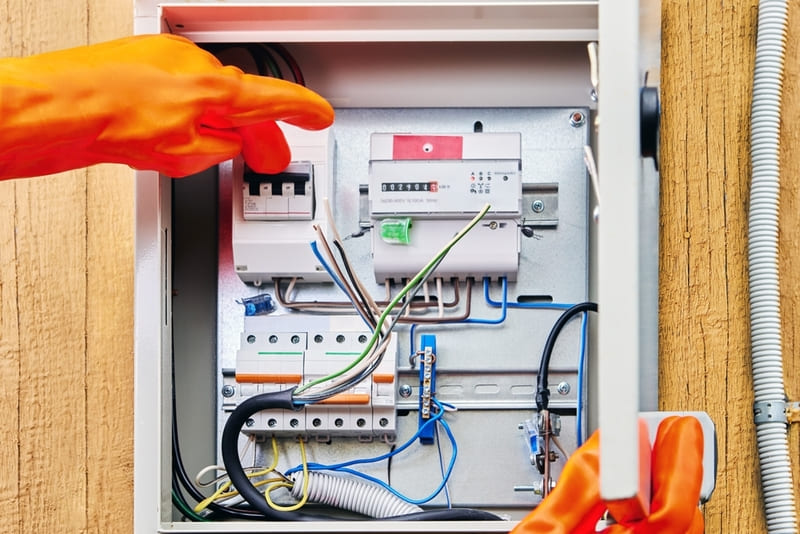

Khi triển khai lắp đặt theo sơ đồ tủ điện hạ thế cần chú ý tới không gian. Xây dựng sơ đồ khoa học cả về mặt bố trí vị trí các thành phần sẽ là cơ sở giúp tận dụng tối đa không gian trong tủ, tăng hiệu suất làm việc của hệ thống. Đồng thời điều này giúp hệ thống linh hoạt hơn khi vận hành và bảo trì.
Xem thêm: Tiêu chuẩn thiết kế tủ điện hạ thế và cách lắp đặt
Các bước đọc sơ đồ nguyên lý tủ điện hạ thế
Quá trình đọc sơ đồ nguyên lý tủ điện có thể diễn ra theo 5 bước: Xác định ký hiệu, xác định hướng dòng điện, phân tích thành phần, xác định nguyên lý vận hành và tham khảo tài liệu đi kèm.

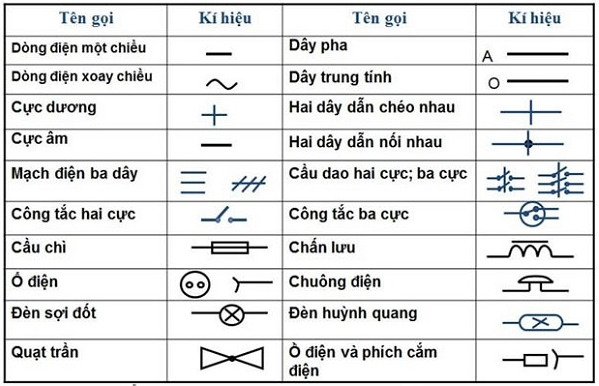

Bước 1 – Xác định ký hiệu: Mỗi thành phần được biểu thị với ký hiệu riêng mà người đọc cần nắm rõ để hiểu được ý nghĩa các ký hiệu đó. Một số ký hiệu thông dụng là: ký hiệu dòng điện, ký hiệu dây điện, ký hiệu thiết bị đóng cắt, ký hiệu động cơ, ký hiệu thiết bị phụ tải, ký hiệu nút nhấn, ký hiệu đèn báo,…
Bước 2 – Xác định chiều dòng điện: Chiều của dòng điện trong sơ đồ nguyên lý thường được biểu diễn bằng mũi tên. Dựa vào đó người đọc sẽ biết được chiều dòng điện chạy trong mạch.
Bước 3 – Phân tích thành phần: Trong tủ điện thường phân chia nhiều phần chức năng như phần nguồn, phần điều khiển, phần đóng ngắt, phần hiển thị,… ứng với nhóm các thiết bị và linh kiện. Người đọc cần phân tích chức năng từng phần dựa vào các thành phần nhỏ bên trong, từ đó hiểu được cách thức hoạt động của tủ điện.
Bước 4 – Xác định nguyên lý vận hành tủ điện: Mối liên kết giữa vị trí và chức năng các thành phần là cơ sở xác định nguyên lý hoạt động của tủ điện. Về cơ bản, nguyên lý của tủ được mô tả theo các bước một cách logic.
Bước 5 – Tham khảo tài liệu đi kèm: Người đọc sơ đồ nên tham khảo thêm tài liệu hướng dẫn sử dụng từ nhà sản xuất thiết bị và nhà sản xuất tủ điện cung cấp để đảm bảo hiểu đúng về đặc điểm cấu tạo, nguyên lý hoạt động của tủ điện.
Đọc thêm: Hướng dẫn đọc sơ đồ nguyên lý tủ điện trung thế RMU
Những lưu ý khi đọc sơ đồ tủ điện hạ thế
Khi đọc sơ đồ nguyên lý tủ điện hạ thế, quan trọng là phải nắm vững các thông số kỹ thuật của hệ thống như công suất, loại tải, hệ số đồng thời và hệ số sử dụng của từng thiết bị. Điều này giúp bạn lựa chọn chính xác các thiết bị và linh kiện phù hợp, đảm bảo hệ thống hoạt động ổn định và an toàn.
Ngoài ra, việc đọc hiểu các ký hiệu, mạch điện và nguyên lý hoạt động của ổ cắm, mạch điện, chiếu sáng cũng là yếu tố cần thiết để thiết kế và lắp đặt tủ điện một cách hiệu quả. Cuối cùng, cần xác định thông số chuẩn của dây tải điện và cáp nguồn.
BTB Electric đã vừa giúp bạn đọc hiểu sơ đồ nguyên lý tủ điện hạ thế dễ dàng và chính xác hơn. Kỹ năng đọc hiểu bản vẽ tủ điện rất quan trọng với kỹ sư và kỹ thuật viên khi vận hành tủ. Tham khảo thêm các bảng thành phần thiết bị trong tủ điện được BTB Electric đề xuất tại https://btb-electric.com/vi/ung-dung/.
