CB cóc là gì? Cấu tạo, chức năng và so sánh với CB tép
Các dòng aptomat cỡ nhỏ hiện nay dùng trong các gia đình, cơ quan, trường học phần lớn là CB cóc. Loại CB này có thể dùng cho hệ thống điện phòng hoặc các thiết bị điện riêng lẻ. Cùng BTB Electric tìm hiểu về cấu tạo, chức năng, ứng dụng của CB cóc và phân biệt với CB tép qua bài viết sau.
CB cóc là gì?
CB cóc hay cầu dao an toàn là một loại aptomat cỡ nhỏ có khả năng tự động ngắt mạch an toàn để bảo vệ mạch khi có sự cố quá tải điện. CB cóc có nguyên lý hoạt động tương tự cầu dao tự động, có đặc tính ít tạo tia lửa điện, độ bền cao và khá an toàn khi sử dụng. Thiết bị này thường được dùng để thay thế cầu dao điện trong các ứng dụng dân dụng có tải tiêu thụ lớn như điều hòa, máy bơm, bếp điện, bình nóng lạnh,...

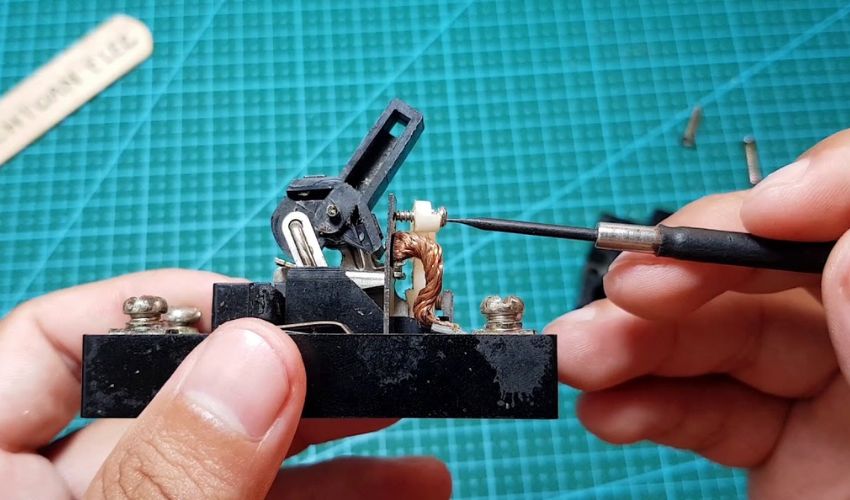

Cấu tạo và nguyên lý hoạt động của CB cóc
CB cóc có dạng aptomat 1 pha 2 cực (2P1E) nhưng có thể linh động chỉ đấu dây pha cho phía cực P. Bên trong có các bộ phận chính là tiếp điểm (động và tĩnh) và móc bảo vệ. Phía ngoài CB cóc có vỏ bảo vệ, cần gạt và các cực đấu dây.
Móc bảo vệ là bộ phận nhận tín hiệu trong aptomat cóc. Khi phát hiện quá tải dòng điện, bộ phận này sẽ nóng lên, giãn nở và tác động vào tiếp điểm động. Tiếp điểm động trong trạng thái đóng mạch sẽ nối với tiếp điểm tĩnh. Khi bị móc bảo vệ tác động, tiếp điểm động sẽ tách ra làm ngắt mạch qua aptomat cóc.
So sánh CB cóc và CB tép
CB cóc và CB tép thường bị nhầm lẫn trong đời sống bởi có thiết kế và chức năng khá tương đồng nhau. Bạn có thể tham khảo bảng so sánh sau để phân biệt 2 loại CB này:
| Yếu tố so sánh | CB cóc | CB tép |
| Tên gọi khác | Cầu dao an toàn | MCB |
| Số cực | 2P1E | 1P, 2P, 3P, 4P |
| Kích thước | Nhỏ gọn | Tương đối nhỏ gọn, phụ thuộc vào số cực |
| Kết cấu | Dạng khối | Dạng tép |
| Dòng định mức In | 10A - 50A | 6A - 125A |
| Dòng cắt ngắn mạch Icu | 1.5kA - 2.5kA | 6kA - 10kA |
| Chức năng | Chống quá tải | Chống quá tải và ngắn mạch |
| Ứng dụng | Hệ thống điện dân dụng nhỏ; thiết bị điện dân dụng công suất lớn | Chủ yếu trong điện dân dụng và một số thiết bị điện công nghiệp |
| Giá thành | Rẻ hơn | Đắt hơn |
Giới thiệu CB cóc BTB Electric

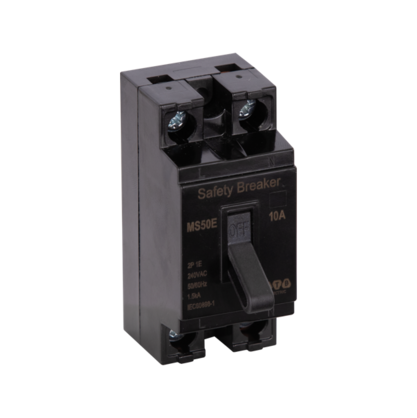

BTB Electric sản xuất dòng CB cóc mang tên Cầu dao an toàn MS50E, chuyên dụng cho hệ thống điện trong gia đình. Dòng sản phẩm này đạt tiêu chuẩn IEC/EN 60898-1 (cho MCB), chuẩn chống nước IP20.
Thông số kỹ thuật cơ bản của CB cóc - cầu dao an toàn BTB Electric:
- Tiêu chuẩn: IEC/EN 60898-1
- Mã: MS50E
- Số cực: 2P1E
- Dòng điện định mức In: 10A, 15A, 20A, 32A, 40A, 50A
- Dòng cắt ngắn mạch Icu: 1.5kA, 2.5kA
- Tần số hoạt động: 50/60Hz
- Điện áp hoạt động định mức Ue: 240V
- Ứng dụng: Lắp đặt cho điều hòa, máy bơm, bình nóng lạnh
Tham khảo sản phẩm tại: https://btb-electric.com/vi/san-pham/mcb/cau-dao-an-toan/
