Hướng dẫn sử dụng sản phẩm contactor

BTB Electric

BTB Electric

Lưu ý từ BTB Electric:

  • Đảm bảo đọc kỹ hướng dẫn sử dụng và các biện pháp an toàn trước khi sử dụng sản phẩm contactor.
  • Hướng dẫn này cần được cung cấp cho người vận hành sản phẩm và chịu trách nhiệm bảo trì.

Tải về tài liệu tại:

Xem danh sách sản phẩm tại:

Contactor là một thiết bị điện quan trọng, được sử dụng rộng rãi trong các hệ thống điều khiển để tự động hoặc thủ công đóng/mở các mạch điện. Để đảm bảo sử dụng contactor an toàn và hiệu quả, hãy làm theo hướng dẫn dưới đây:

Thông số hoạt động

Xem xét các thông số kỹ thuật trên nhãn của contactor, bao gồm điện áp, dòng điện định mức, điện áp cuộn dây và các chi tiết khác, trước khi lựa chọn và lắp đặt contactor.

Lắp đặt contactor trong môi trường không có nhiệt độ cao, độ ẩm, bụi, bột dẫn điện, khí ăn mòn và rung động, đảm bảo contactor đáp ứng các điều kiện sau:

  • Nhiệt độ môi trường: -5~55°C
  • Độ ẩm tương đối: ≤95%
  • Độ cao: dưới 2000m

Kiểm tra các đặc tính tải và trang bị các thiết bị bảo vệ bổ sung, chẳng hạn như rơ le quá tải nhiệt hoặc thiết bị giới hạn dòng điện (ví dụ: rơ le nhiệt, AC-6b), để đảm bảo bảo vệ chống quá tải và hạn chế dòng điện đột biến.

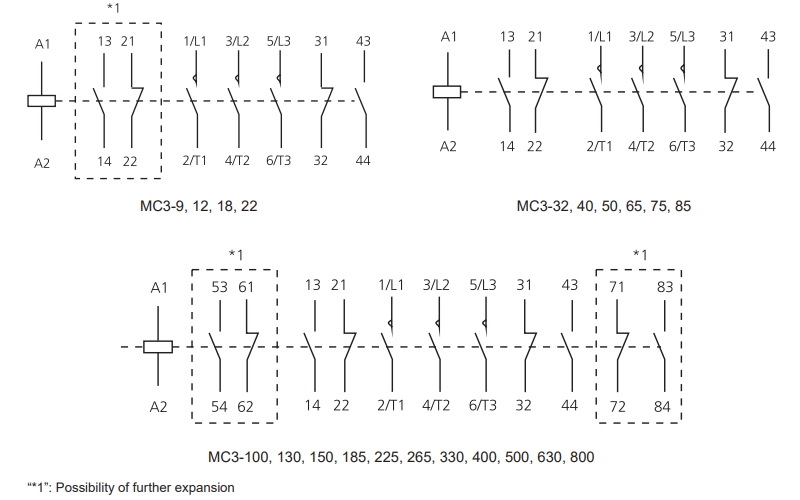

Cấu hình kết nối

cau hinh ket noi contactor mc3 1

Cảnh báo

Trước khi lắp đặt, hãy đọc kỹ hướng dẫn sử dụng để đảm bảo contactor hoạt động đúng.

Việc lắp đặt, bảo trì và thử nghiệm contactor phải được thực hiện bởi các kỹ sư có trình độ chuyên môn.

Vận hành contactor trong phạm vi điện áp và dòng điện định mức được chỉ định trên bảng tên để tránh trục trặc.

Contactor có thể được lắp trên thanh ray DIN hoặc bắt vít cố định. Có thể lắp theo chiều dọc hoặc chiều ngang, nhưng độ lệch không được vượt quá 30 độ theo cả hai hướng.

Chọn kích thước dây điện phù hợp với điện áp và dòng điện được áp dụng cho contactor. Siết chặt dây bằng mô-men xoắn được chỉ định trong hướng dẫn sử dụng và đảm bảo mô-men xoắn được duy trì:

  • M4: 1,0 ~ 10 mm2 / 23 kgf.cm
  • M5: 2,5 ~ 16 mm2 / 41 kgf.cm
  • M8: 6,0 ~ 95 mm2 / 52 ~ 93 kgf.cm
  • M10: 50 ~ 150 mm2 / 150 kgf.cm
  • M12: 95 ~ 240 mm2 / 230 kgf.cm
  • M16: 2 x (185 ~ 240) mm2 / 576 kgf.cm

Các vít đầu cực phải được siết chặt đúng cách và kiểm tra thường xuyên. Hàng năm, hãy kiểm tra tình trạng của các điểm tiếp xúc để xem có bất kỳ dấu hiệu cháy hoặc hao mòn nào không và làm sạch bụi trên bộ tiếp điểm.

Cuộn coil được thiết kế với các cuộn dây bằng đồng cho dòng điện lên đến 85A. Đối với các bộ tiếp điểm xử lý dòng điện cao hơn, cuộn coil bao gồm các linh kiện điện tử để giảm tổn thất điện năng. Phạm vi điện áp chính xác cho mỗi cuộn coil phải nằm trong khoảng từ 85% đến 110% điện áp định mức.

Khi contactor không còn giá trị sử dụng, nên thải bỏ thiết bị như rác thải công nghiệp.

Khắc phục sự cố

Contactor không bật:

  • Kiểm tra nguồn điện cung cấp cho cuộn dây.
  • Kiểm tra bộ điều khiển hoặc tín hiệu điều khiển.

Tiếng ồn bất thường:

  • Kiểm tra cuộn dây và lõi từ
