Hướng dẫn sử dụng sản phẩm MCB – CB dạng tép

BTB Electric

BTB Electric

Lưu ý từ BTB Electric:

  • Đảm bảo đọc kỹ hướng dẫn sử dụng và các biện pháp an toàn trước khi sử dụng sản phẩm MCB.
  • Hướng dẫn này cần được cung cấp cho người vận hành sản phẩm và chịu trách nhiệm bảo trì.

Tải về tài liệu tại:

Xem danh sách sản phẩm tại:

Thông số kỹ thuật chính

Dòng MCB MA Series:

  • Điện áp định mức – Rated Voltage: 240/415V
  • Dòng điện định mức – Rated Current: 6, 10, 16, 20, 25, 32, 40, 50, 63A
  • Dòng cắt ngắn mạch – Breaking Capacity: Icu=Ics =6kA (100% Icu) hoặc Icu=10kA, Ics=7.5kA (75% Icu)
  • Loại – Type: Đường cong đặc tính B, C, D (curve)
  • Ứng dụng: Dân dụng, thương mại và công nghiệp

Dòng MCB BM Series:

  • Điện áp định mức – Rated Voltage: 240/415V
  • Dòng điện định mức – Rated Current: 6, 10, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125A
  • Dòng cắt ngắn mạch – Breaking Capacity: Icu=Ics =6kA (100% Icu) hoặc Icu=10kA, Ics=7.5kA (75% Icu)
  • Loại – Type: Đường cong đặc tính B, C, D (curve)
  • Ứng dụng: Dân dụng, thương mại và công nghiệp

Cài đặt

Chuẩn bị:

  • Đảm bảo ngắt nguồn điện trước khi lắp đặt.
  • Xác nhận thông số kỹ thuật của MCB phù hợp với yêu cầu hệ thống.

Lắp ráp:

  • Đặt MCB lên thanh ray DIN trên bảng điện (tủ điện).
  • Đảm bảo thiết bị được cố định và căn chỉnh chính xác.

Đấu dây:

  • Kết nối dây vào (nguồn) với các đầu cực phía trên và dây ra (tải) với các đầu cực phía dưới.
  • Đảm bảo nối đúng loại dây với vị trí cực.
  • Siết chặt vít an toàn đảm bảo truyền tải điện ổn định.

Vận hành

Bật công tắc:

  • Đẩy cần gạt lên vị trí “ON” để cấp nguồn cho mạch.

Tắt công tắc:

  • Đẩy cần gạt xuống vị trí “OFF” để cô lập mạch khỏi dòng điện.

Nhảy:

  • MCB sẽ tự động ngắt khi xảy ra tình trạng quá tải hoặc ngắn mạch.
  • Kiểm tra và xử lý lỗi trước khi cài đặt lại thiết bị.

Hướng dẫn an toàn

  • Luôn đảm bảo ngắt mạch điện trước khi làm việc với MCB.
  • Sử dụng MCB trong giới hạn điện áp và dòng điện được chỉ định.
  • Tránh tiếp xúc với không khí ẩm, bụi bẩn, môi trường ăn mòn và côn trùng.

Xử lý sự cố

Sự cố Nguyên nhân Giải pháp
MCB không cấp nguồn điện Đấu dây lỏng lẻo hoặc sai cực Kiểm tra, đấu lại và siết chặt
MCB bị nhảy thường xuyên Quá tải hoặc ngắn mạch Giảm tải và kiểm tra mạch điện
Kẹt cần gạt Tổn hại cấu trúc bên trong Thay thế MCB

Bảo trì

  • Kiểm tra định kỳ những dấu hiệu hao mòn, quá nhiệt hoặc hư hỏng.
  • Kiểm tra cơ chế ngắt MCB bằng nút test (nếu có).

Kích thước

MCB MA Series:

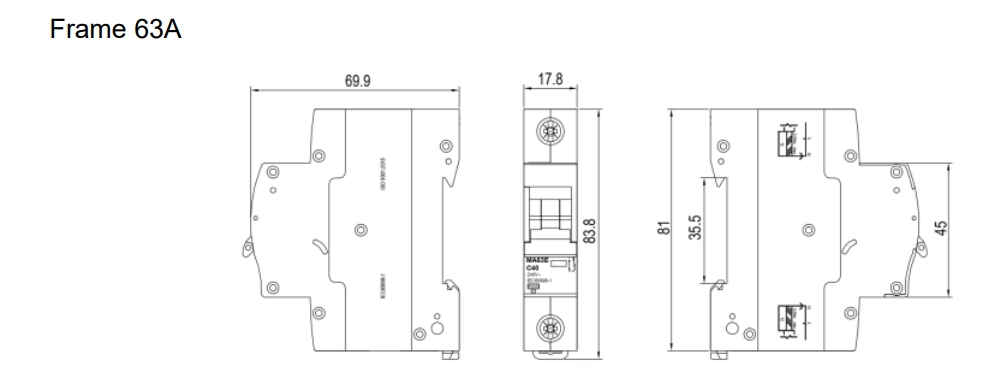

kich thuoc btb electric - mcb ma frame 63a

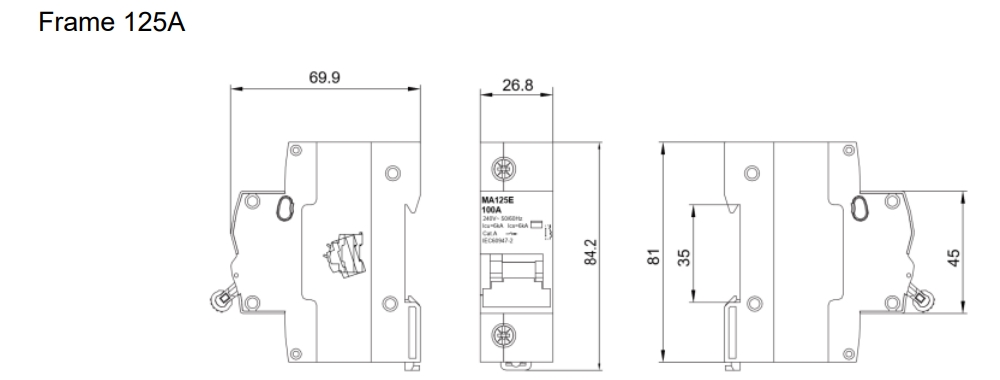

kich thuoc btb electric - mcb ma frame 125a

MCB BM Series:

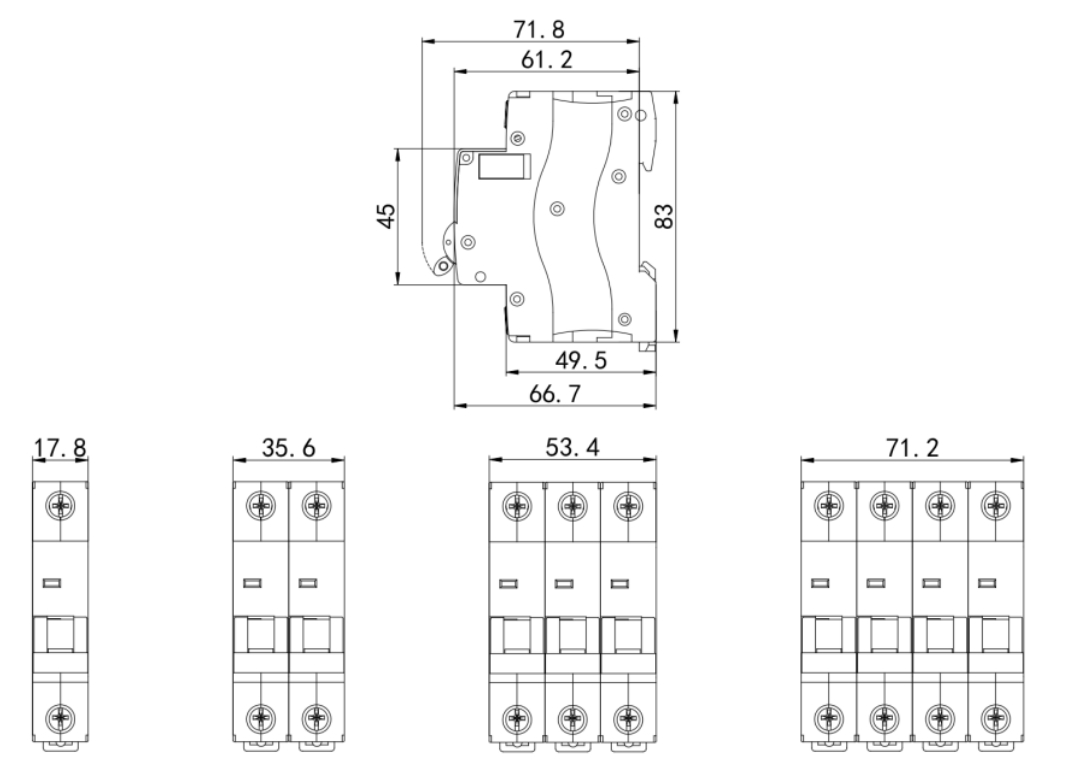

kich thuoc btb electric - mcb bm
