Hướng dẫn sử dụng sản phẩm RCBO – Aptomat chống giật

BTB Electric

BTB Electric

Lưu ý từ BTB Electric:

  • Đảm bảo đọc kỹ hướng dẫn sử dụng và các biện pháp an toàn trước khi sử dụng sản phẩm RCBO.
  • Hướng dẫn này cần được cung cấp cho người vận hành sản phẩm và chịu trách nhiệm bảo trì.

Tải về tài liệu tại:

Xem danh sách sản phẩm tại:

Thông số kỹ thuật chính

  • Điện áp định mức – Rated Voltage: 230/240V
  • Dòng điện định mức – Rated Current: 6, 10, 16, 20, 25, 32, 40, 50, 63A
  • Dòng dư định mức – Breaking Capacity: 30mA
  • Dòng cắt ngắn mạch – Breaking Capacity: 6kA
  • Loại – Type: Đường cong đặc tính B, C
  • Ứng dụng: Dân dụng, thương mại và công nghiệp

Cài đặt

Chuẩn bị:

  • Đảm bảo ngắt nguồn điện trước khi lắp đặt.
  • Xác nhận thông số kỹ thuật của RCBO phù hợp với yêu cầu hệ thống (điện áp, dòng điện và dòng điện dư).

Lắp ráp:

  • Đặt RCBO lên thanh ray DIN trên bảng điện (tủ điện).
  • Đảm bảo thiết bị được cố định và căn chỉnh chính xác.

Đấu dây:

  • Kết nối dây vào (nguồn) với các đầu cực phía trên (L và N).
  • Kết nối dây ra (tải) với các đầu cực phía dưới (L và N).
  • Đảm bảo nối đúng loại dây với vị trí cực.
  • Đối với những mạch cần bảo vệ trung tính, hãy kết nối dây trung tính với cực trung tính của RCBO.
  • Siết chặt vít an toàn đảm bảo truyền tải điện ổn định.

Vận hành

Bật công tắc:

  • Đẩy cần gạt lên vị trí “ON” để cấp nguồn cho mạch.

Tắt công tắc:

  • Đẩy cần gạt xuống vị trí “OFF” để cô lập mạch khỏi dòng điện.

Nhảy:

  • RCCB sẽ tự động ngắt khi xảy ra tình trạng quá tải, ngắn mạch hoặc dòng dư.
  • Kiểm tra và xử lý lỗi rò rỉ trước khi cài đặt lại thiết bị.

Hướng dẫn an toàn

  • Luôn đảm bảo ngắt mạch điện trước khi làm việc với RCBO.
  • Sử dụng RCBO trong giới hạn điện áp, dòng điện và dòng dư được chỉ định.
  • Tránh tiếp xúc với không khí ẩm, bụi bẩn, môi trường ăn mòn và côn trùng.
  • Không can thiệp hoặc bỏ qua các tính năng an toàn của RCBO.

Xử lý sự cố

Sự cố Nguyên nhân Giải pháp
RCBO không cấp nguồn điện Đấu dây lỏng lẻo hoặc sai cực Kiểm tra, đấu lại và siết chặt
RCBO bị nhảy thường xuyên Thiết bị gặp lỗi hoặc dòng dư Ngắt kết nối thiết bị và kiểm tra mạch điện
RCBO nhảy khi không tải Hư hỏng dây dẫn hoặc dòng dư Kiểm tra và sửa chữa mạch điện
Kẹt cần gạt Tổn hại cấu trúc bên trong Thay thế RCBO

Bảo trì

  • Kiểm tra định kỳ những dấu hiệu hao mòn, quá nhiệt hoặc hư hỏng.
  • Kiểm tra RCBO thường xuyên bằng nút test để đảm bảo hoạt động bình thường.
  • Vệ sinh RCBO và khu vực lắp đặt để loại bỏ bụi bẩn.

Kích thước

Frame 32:

kich thuoc btb electric - rcbo frame 32

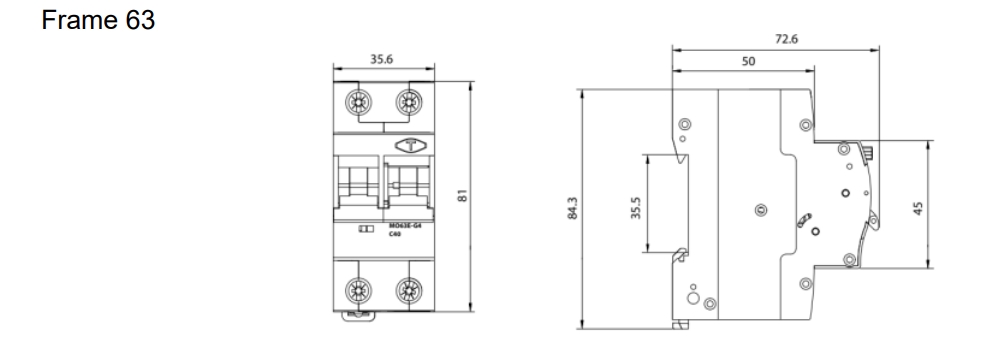

Frame 63:

kich thuoc btb electric - rcbo frame 63
