Hướng dẫn sử dụng sản phẩm RCCB – CB chống giật

BTB Electric

BTB Electric

Lưu ý từ BTB Electric:

  • Đảm bảo đọc kỹ hướng dẫn sử dụng và các biện pháp an toàn trước khi sử dụng sản phẩm RCCB.
  • Hướng dẫn này cần được cung cấp cho người vận hành sản phẩm và chịu trách nhiệm bảo trì.

Tải về tài liệu tại:

Xem danh sách sản phẩm tại:

Thông số kỹ thuật chính

  • Điện áp định mức – Rated Voltage: 240/415V
  • Dòng điện định mức – Rated Current: 16, 25, 32, 40, 50, 63, 80, 100A
  • Dòng rò định mức – Breaking Capacity: 30mA, 100mA
  • Ngưỡng chịu dòng ngắn mạch – Breaking Capacity: Tối đa 6kA
  • Loại – Type: AC, A
  • Ứng dụng: Dân dụng, thương mại và công nghiệp

Cài đặt

Chuẩn bị:

  • Đảm bảo ngắt nguồn điện trước khi lắp đặt.
  • Xác nhận thông số kỹ thuật của RCCB phù hợp với yêu cầu hệ thống (điện áp, dòng điện và dòng rò rỉ).

Lắp ráp:

  • Đặt RCCB lên thanh ray DIN trên bảng điện (tủ điện).
  • Đảm bảo thiết bị được cố định và căn chỉnh chính xác.

Đấu dây:

  • Kết nối dây pha vào (nguồn) và dây trung tính với các đầu cực phía trên (L và N).
  • Kết nối dây pha ra (tải) và dây trung tính với các đầu cực phía dưới (L và N).
  • Đảm bảo nối đúng loại dây với vị trí cực.
  • Siết chặt vít an toàn đảm bảo truyền tải điện ổn định.

Vận hành

Bật công tắc:

  • Đẩy cần gạt lên vị trí “ON” để cấp nguồn cho mạch.

Tắt công tắc:

  • Đẩy cần gạt xuống vị trí “OFF” để cô lập mạch khỏi dòng điện.

Nhảy:

  • RCCB sẽ tự động ngắt khi xảy ra tình trạng rò rỉ điện.
  • Kiểm tra và xử lý lỗi rò rỉ trước khi cài đặt lại thiết bị.

Hướng dẫn an toàn

  • Luôn đảm bảo ngắt mạch điện trước khi làm việc với RCCB.
  • Sử dụng RCCB trong giới hạn điện áp, dòng điện và dòng rò rỉ được chỉ định.
  • Tránh tiếp xúc với không khí ẩm, bụi bẩn, môi trường ăn mòn và côn trùng.
  • Không can thiệp hoặc bỏ qua các tính năng an toàn của RCCB.

Xử lý sự cố

Sự cố Nguyên nhân Giải pháp
RCCB không cấp nguồn điện Đấu dây lỏng lẻo hoặc sai cực Kiểm tra, đấu lại và siết chặt
RCCB bị nhảy thường xuyên Thiết bị gặp lỗi hoặc rò rỉ điện Ngắt kết nối thiết bị và kiểm tra mạch điện
RCCB nhảy khi không tải Hư hỏng dây dẫn hoặc rò rỉ điện Kiểm tra và sửa chữa mạch điện
Kẹt cần gạt Tổn hại cấu trúc bên trong Thay thế RCCB

Bảo trì

  • Kiểm tra định kỳ những dấu hiệu hao mòn, quá nhiệt hoặc hư hỏng.
  • Kiểm tra RCCB thường xuyên bằng nút test để đảm bảo hoạt động bình thường.
  • Vệ sinh RCCB và khu vực lắp đặt để loại bỏ bụi bẩn.

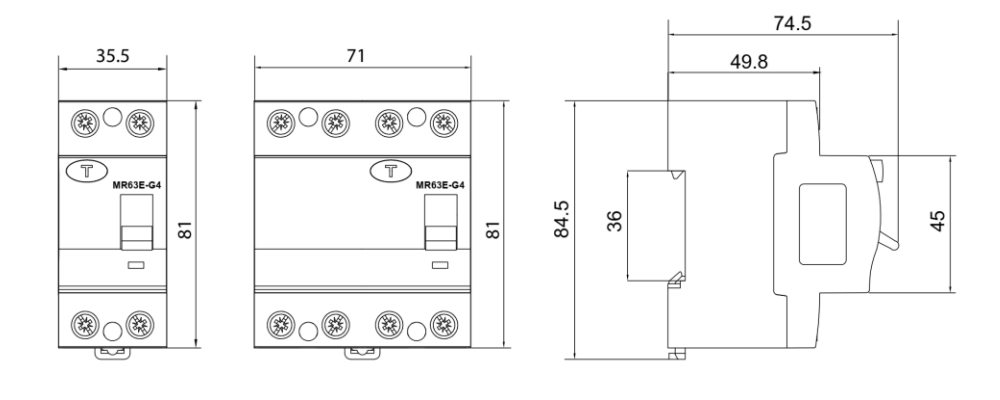

Kích thước

kich thuoc btb electric - rccb
