Nếu như trong lưới điện truyền thống, thiết bị đóng cắt chỉ đóng vai trò cơ học thuần túy thì trong Smart Grid (lưới điện thông minh), chúng đã được số hóa mạnh mẽ để trở thành “chốt an toàn” hoặc “bộ não điều khiển” thông minh có khả năng tự nhận biết, giao tiếp 2 chiều và phản ứng tức thời nhằm bảo vệ toàn diện dòng chảy năng lượng xanh, sạch.

Sự tiến hóa của thiết bị đóng cắt từ lưới điện truyền thống đến Smart Grid

Từ nhiều thập kỷ trước, thiết bị đóng cắt đã vận hành theo nguyên lý nhiệt - điện từ. Nhiệm vụ duy nhất của nhóm thiết bị này là bảo vệ quá tải và ngắn mạch khi dòng điện vượt ngưỡng quy định. Tương ứng, trạng thái vận hành của thiết bị gần như “vô hình hoàn toàn” trong lưới điện và các kỹ sư chỉ nhận biết được có sự cố xảy ra khi dòng điện bị ngắt hoàn toàn.

Ngược lại, trong kỷ nguyên của Smart Grid, cấu trúc của một thiết bị đóng cắt đã thay đổi toàn diện nhờ sự xuất hiện của hai thành phần cốt lõi:

• Bộ bảo vệ điện tử (Trip Unit) thông minh: Thay thế cho cơ cấu lưỡng kim cũ kỹ, các bộ Trip Unit vi xử lý hiện đại hoạt động như một máy tính thu nhỏ, liên tục lấy mẫu dạng sóng của dòng điện, tính toán các giá trị hiệu dụng (RMS) để kịp thời phát hiện sớm các biến đổi dù là nhỏ nhất của sóng hài, độ lệch pha hay dòng rò. Điều này cho phép aptomat đưa ra các đường đặc tính bảo vệ chính xác tuyệt đối, tránh trường hợp cắt nhầm gây gián đoạn sản xuất.
• Giao thức truyền thông tích hợp: Việc tích hợp các vi mạch truyền thông cho phép máy cắt liên tục gửi dữ liệu vận hành thời gian thực về trung tâm điều khiển và sẵn sàng nhận lệnh đóng cắt ngược lại từ hệ thống quản lý năng lượng.

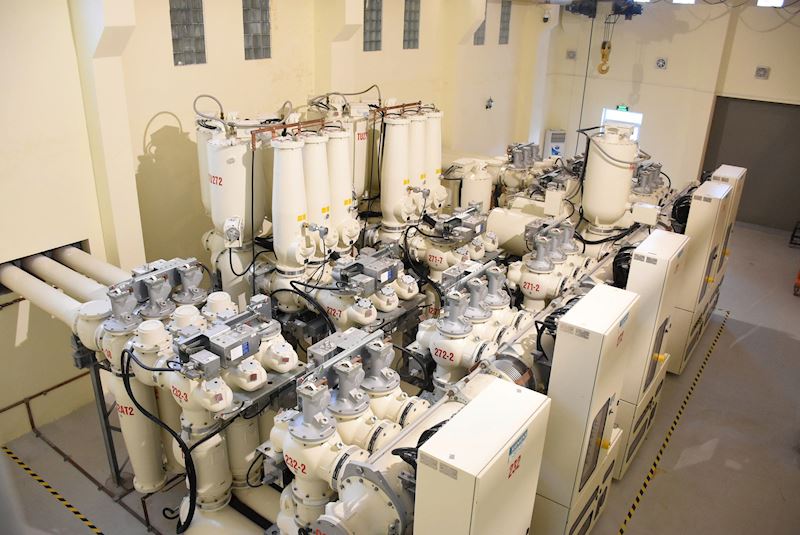

Thiết bị đóng cắt hợp bộ được điều khiển từ xa

Như vậy, có thể dễ dàng nhận thấy sự khác biệt cốt lõi giữa thiết bị đóng cắt của 2 lưới điện: Máy cắt truyền thống chỉ bảo vệ hệ thống khỏi sự sụp đổ, còn máy cắt thông minh vừa bảo vệ, vừa cung cấp dữ liệu để hệ thống tối ưu hóa vận hành, ngăn ngừa sự cố từ xa.

Khi thiết bị đóng cắt giao tiếp với hệ thống SCADA/EMS

Bản chất của Smart Grid là sự kết hợp giữa công nghệ vận hành (OT) và công nghệ thông tin (IT), trong đó, các thiết bị đóng cắt thông minh chính là điểm giao thoa vật lý thúc đẩy sự hội tụ này.

Khi được trang bị các module truyền thông tiêu chuẩn như Modbus RTU qua giao tiếp vật lý RS485, hoặc Modbus TCP/IP, các thiết bị đóng cắt sẽ liên tục đẩy các thông số kỹ thuật quan trọng lên hệ thống điều khiển giám sát và thu thập dữ liệu (SCADA), cũng như Hệ thống quản lý năng lượng (EMS). Sự kết nối thông suốt này mang lại ba năng lực vượt trội cho hệ thống.

Giám sát toàn diện từ xa

Cùng với sự nở rộ của xu hướng trạm biến áp không người trực, các kỹ sư không còn phải đến từng địa điểm để kiểm tra, giám sát. Thay vào đó, tại các phòng điều khiển trung tâm, qua màn hình SCADA, họ có thể nắm bắt tường tận các thông số vận hành theo thời gian thực của từng nhánh tải gồm: Dòng điện, điện áp, công suất tiêu thụ, hệ số công suất (cosφ) và cả độ méo dạng sóng hài.

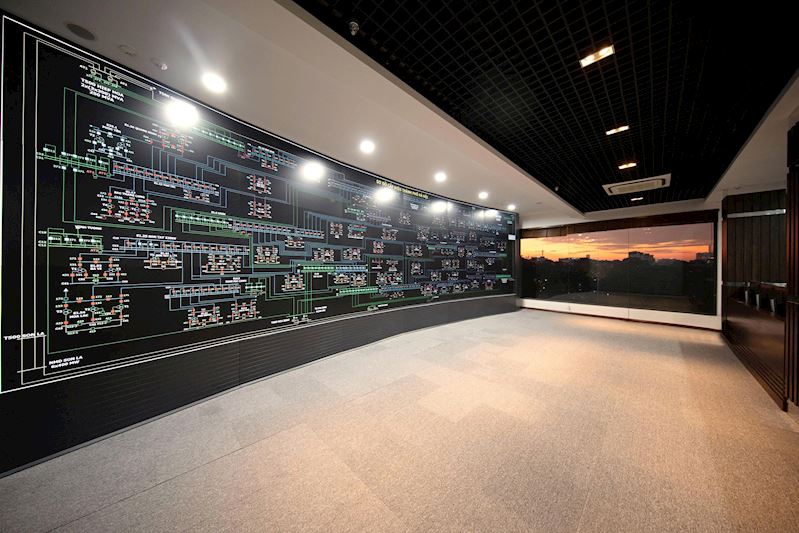

Hệ thống giám sát từ xa tại Trung tâm Điều độ hệ thống điện TP. Hà Nội

Điều khiển linh hoạt từ xa

Trong các kịch bản cắt giảm tải (Load Shedding) khi lưới điện quốc gia quá tải, hoặc khi cần chuyển đổi tự động nguồn cấp giữa lưới điện và máy phát, hệ thống EMS có thể phát lệnh đóng cắt trực tiếp đến máy cắt qua mạng truyền thông. Toàn bộ quá trình đóng/ngắt mạch sẽ được thực hiện trong tích tắc, loại bỏ hoàn toàn độ trễ của con người và đảm bảo an toàn tuyệt đối cho kỹ sư.

Bảo trì dự đoán

Các bộ Trip Unit cao cấp có khả năng ghi lại lịch sử các lần cắt, số lần đóng cắt cơ học, dòng điện cắt sự cố lớn nhất và độ mài mòn của tiếp điểm. Dữ liệu này giúp doanh nghiệp tính toán được chính xác thời điểm cần bảo trì để kéo dài tuổi thọ hệ thống, giảm tối đa thời gian dừng máy ngoài ý muốn và tiết kiệm chi phí so với bảo trì không cần thiết hoặc sửa chữa, thay mới hoàn toàn thiết bị.

Giải pháp đóng cắt thông minh từ BTB Electric: Động lực cho lưới điện số

Là thương hiệu thiết bị điện công nghiệp uy tín đến từ Châu Âu, BTB Electric mang đến các giải pháp đóng cắt thế hệ mới, được thiết kế chuyên biệt để đáp ứng những tiêu chuẩn khắt khe nhất của hệ thống Smart Grid.

Máy cắt không khí (ACB): Bảo vệ các nút thắt năng lượng

Các dòng ACB của BTB Electric đóng vai trò là mạch máu chính tại các trạm biến áp và tủ phân phối tổng (MSB) của các nhà máy công nghiệp lớn.

• Trang bị bộ Trip Unit kỹ thuật số: Hỗ trợ các chức năng bảo vệ từ cơ bản như quá tải, ngắn mạch cho đến nâng cao như bảo vệ dòng ngược, thấp áp, quá áp, đồng thời cho khả năng đọc các thông số dòng điện qua biến dòng (CT) và phát lệnh cắt khi hệ thống gặp sự cố.
• Khả năng mở rộng truyền thông: Nhờ phụ kiện module truyền thông Modbus/RS485 chính hãng, ACB BTB Electric dễ dàng kết nối vào bất kỳ hệ thống SCADA của các bên thứ ba mà không gặp rào cản về giao thức.

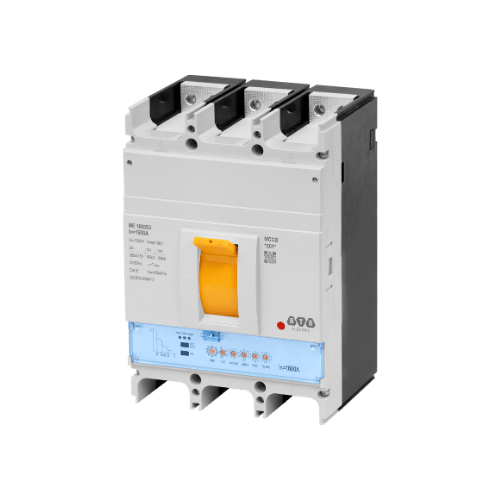

Aptomat khối (MCCB): Linh hoạt và bền bỉ tại các nhánh tải

Ở cấp độ nhánh phụ, dòng MCCB của BTB Electric cung cấp giải pháp bảo vệ kinh tế nhưng cực kỳ thông minh. Khi được tích hợp các khối bảo vệ điện tử tùy chọn và cổng truyền thông, MCCB cho phép số hóa đến từng dây chuyền sản xuất. Ngoài ra, khả năng chịu dòng cắt ngắn mạch cao cũng đảm bảo thiết bị hoạt động an toàn trước các xung dòng điện cực đại – hiện tượng thường gặp khi tích hợp các nguồn năng lượng tái tạo như điện mặt trời áp mái.

Tầm quan trọng của thiết bị đóng cắt thông minh từ BTB Electric

Trong môi trường năng lượng hiện đại, tốc độ xử lý sự cố phải được tính bằng mili giây. Khi xảy ra hiện tượng ngắn mạch tại một nhánh tải, nếu thiết bị không phản ứng kịp thời, sự cố có thể lan rộng lên tủ tổng, gây nhảy ACB chính và làm mất điện toàn bộ nhà máy, gây thiệt hại nặng nề về kinh tế và uy tín của doanh nghiệp.

Các thiết bị đóng cắt thông minh của BTB Electric giải quyết triệt để bài toán này nhờ tính khả năng phản ứng “thần tốc”:

• Phát hiện và khoanh vùng: Khi xảy ra ngắn mạch, bộ Trip Unit của MCCB sẽ nhanh chóng khoanh vùng sự cố, đồng thời gửi tín hiệu khóa lên ACB tổng thông qua mạng truyền thông nội bộ.
• Cách ly cục bộ: MCCB nhánh nhận lệnh cô lập vùng sự cố ngay lập tức trong thời gian cực ngắn. ACB tổng nhận tín hiệu khóa sẽ duy trì mạch để không làm gián đoạn nguồn cấp của các nhánh khác.
• Báo cáo tức thì: Qua cổng Modbus/RS485, thiết bị đóng cắt gửi ngay mã cảnh báo chính xác vị trí lỗi về trung tâm giám sát SCADA.

Nhờ sự phối hợp nhịp nhàng giữa tốc độ cơ học chuẩn xác và khả năng truyền tin nhanh chóng, giải pháp từ thiết bị đóng cắt thông minh của BTB Electric giúp giảm thiểu tối đa thời gian tìm kiếm lỗi và khôi phục hệ thống, góp phần nâng cao tính năng “tự hồi phục” của Smart Grid.

Câu hỏi thường gặp về thiết bị đóng cắt trong Smart Grid

Câu hỏi 1: Việc tích hợp module truyền thông cho ACB và MCCB có làm tăng nguy cơ mất an toàn hệ thống không?

Trả lời: Khi thiết bị đóng cắt được kết nối vào mạng truyền thông, rủi ro an ninh mạng là có tồn tại nếu hệ thống không được bảo vệ. Tuy nhiên, bản thân các module Modbus của BTB Electric chỉ làm nhiệm vụ truyền nhận dữ liệu và trong quá trình triển khai, các kỹ sư hệ thống cũng sẽ xây dựng các giải pháp bảo mật đa lớp để hạn chế nguy cơ hacker tấn công.

Câu hỏi 2: Thiết bị đóng cắt thông minh của BTB Electric hỗ trợ như thế nào cho bài toán bảo trì dự đoán?

Trả lời: Thay vì đợi máy cắt hỏng mới sửa (bảo trì khắc phục) hoặc đến định kỳ 6 tháng phải dừng toàn bộ nhà máy để bảo dưỡng (bảo trì định kỳ), thiết bị thông minh của BTB Electric cho phép thực hiện bảo trì dự đoán dựa trên dữ liệu thực tế.

Theo đó, Trip Unit của máy cắt sẽ liên tục ghi lại và tính toán: số lần đóng cắt cơ học thực tế và lịch sử các lần cắt sự cố. Dựa vào đây, hệ thống SCADA sẽ phát cảnh báo đến các kỹ sư về thời điểm cần bảo dưỡng hoặc thay thế máy cắt, giúp doanh nghiệp chủ động hoàn toàn trong lịch trình sản xuất.

Câu hỏi 3: Có thể nâng cấp các tủ điện sử dụng thiết bị cũ lên hệ thống thông minh với BTB Electric được không?

Trả lời: Có. Các dòng MCCB và ACB của BTB Electric được thiết kế chuẩn hóa về kích thước theo các tiêu chuẩn quốc tế (IEC) nên dễ dàng tích hợp vào các tủ bảng điện. Ngoài ra, chúng tôi còn cung cấp đa dạng các loại phụ kiện khác nhau giúp việc nâng cấp tính năng của thiết bị đóng cắt trở nên dễ dàng.

Hành trình tiến tới một lưới điện thông minh, xanh và bền vững không thể thiếu sự đóng góp của các thiết bị đóng cắt có khả năng số hóa. Lúc này, aptomat không còn là khí cụ điện vô tri mà đã trở thành những mắt xích “động”, biết giao tiếp và tương tác 2 chiều.

Bằng việc cung cấp các giải pháp ACB, MCCB thông minh tích hợp bộ bảo vệ điện tử và chuẩn truyền thông Modbus/RS485, BTB Electric đang cung cấp "cánh tay đòn" công nghệ vững chắc cho các kỹ sư điện. Sự hiện diện của chúng tôi trong các hệ thống không chỉ để bảo vệ an toàn cho con người và thiết bị, mà còn mở ra cánh cửa kết nối vạn vật, đưa hạ tầng năng lượng quốc gia hòa chung dòng chảy của cuộc cách mạng công nghiệp số.
