Tiêu chuẩn thiết kế tủ điện hạ thế và cách lắp đặt
Tủ điện hạ thế được sử dụng rộng rãi trong hệ thống công trình công nghiệp và dân dụng, trong điều kiện nguồn điện lưới mức 0.4kV. Các dòng tủ điện hạ thế được lắp sau trạm biến áp hạ thế và có chức năng bảo vệ, đóng ngắt và phân phối điện cho phụ tải. Khi lắp đặt tủ hạ thế cần đáp ứng được các tiêu chuẩn kỹ thuật, đảm bảo vận hành hiệu quả và an toàn. Tham khảo bài viết dưới đây từ BTB Electric để hiểu hơn về tiêu chuẩn thiết kế tủ điện hạ thế và những lưu ý khi lắp đặt.

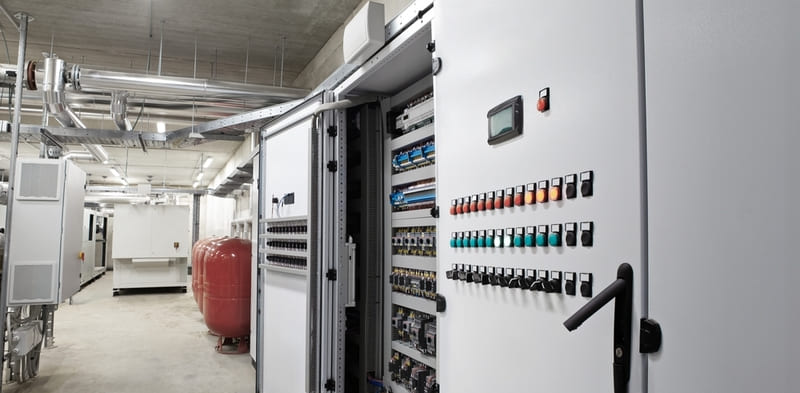

Các tiêu chuẩn thiết kế cho tủ điện hạ thế
Bất kì công trình điện hạ thế nào đều cần sử dụng tủ điện với quy mô và chức năng khác nhau. Tủ điện hạ thế chứa nhiều thiết bị và dây dẫn với khả năng hoạt động đồng bộ, chính xác, hỗ trợ cho công tác vận hành hệ thống điện. Có nhiều loại tủ điện hạ thế như tủ phân phối, tủ điều khiển, tủ chuyển mạch ATS, tủ tụ bù,… được ứng dụng cho các trạm phân phối điện lực tới nhà máy, căn hộ, trường học, trung tâm thương mại,…. Một số thông số kỹ thuật chính của tủ hạ thế:
- Vỏ tủ điện: Làm bằng nhôm, thép hoặc inox sơn tĩnh điện, cấu trúc kín.
- Nguồn điện vào: 1 pha 220VAC hoặc 3 pha 380VAC.
- Dòng điện định mức: 10 ~ 6300A.
- Tần số: 50Hz (Việt Nam); 60Hz
Những tiêu chuẩn bắt buộc khi thiết kế tủ điện hạ thế:
- Tiêu chuẩn chung cho lắp ráp tủ điện: IEC 60439-1
- Tiêu chuẩn cho tủ điện đóng cắt và điều khiển hạ áp: IEC 60439-1:2004; TCVN 799-1:2009
- Tiêu chuẩn cho thiết bị đóng cắt hạ thế: IEC 60947-2
- Tiêu chuẩn cấp bảo vệ của vỏ tủ: IEC 60529:2001; TCVN 4255:2008
- Tiêu chuẩn mức bảo vệ của cơ cấu đóng cắt và điều khiển: IEC 144
- Tiêu chuẩn ngăn ngừa hồ quang: IEC 61641
- Tiêu chuẩn mức bảo vệ tủ hạ thế: IEC 529
- Tiêu chuẩn cho máy biến dòng: IEC 185
- Tiêu chuẩn lắp đặt cơ cấu đóng ngắt và điều khiển hạ áp – Thí nghiệm mẫu: IEC 439-1
- Tiêu chuẩn lắp đặt cơ cấu đóng ngắt và điều khiển hạ áp – aptomat: IEC 947-2
- Tiêu chuẩn công tơ điện hữu công – cấp chính xác 2: IEC 521
- Tiêu chuẩn công tơ điện vô công – cấp chính xác 2: IEC 145
Tham khảo: Hướng dẫn đọc sơ đồ nguyên lý tủ điện hạ thế chính xác
Lưu ý khi lắp đặt tủ điện hạ thế
Lưu ý khi chuẩn bị mặt bằng:
- Mặt bằng sạch sẽ, bằng phẳng, không bị ẩm mốc.
- Sai lệch cao độ mặt phẳng không quá 2mm/1m chiều dài tủ.
- Sàn không phẳng thì cần có biện pháp kê tủ.
- Khoảng cách từ tủ tới các mặt phẳng trước – sau và trần cần đạt tối thiểu: 1000mm với lưng tủ; 1200mm – 1600mm với mặt trước tủ; 600mm với trần tủ.
Lưu ý khi ghép khoang tủ điện:
- Gỡ bỏ lớp bọc, tấm che tủ trước khi lắp.
- Bắt bulong giữa các tủ và tủ với sàn.
- Với các khoảng có nối thanh cái, khi ghép phải dùng thước li vô hoặc laser định vị.
Lưu ý khi đấu dây cáp vào ra:
- Tháo nóc tủ hoặc tấm bịt đáy để khoan lỗ luồn cáp.
- Với tủ không có tấm bịt đáy, cần buộc cáp vào thanh đỡ ở đáy tủ.
Khám phá quy trình tại: Quy trình thiết kế sơ đồ và lắp đặt tủ điện công nghiệp

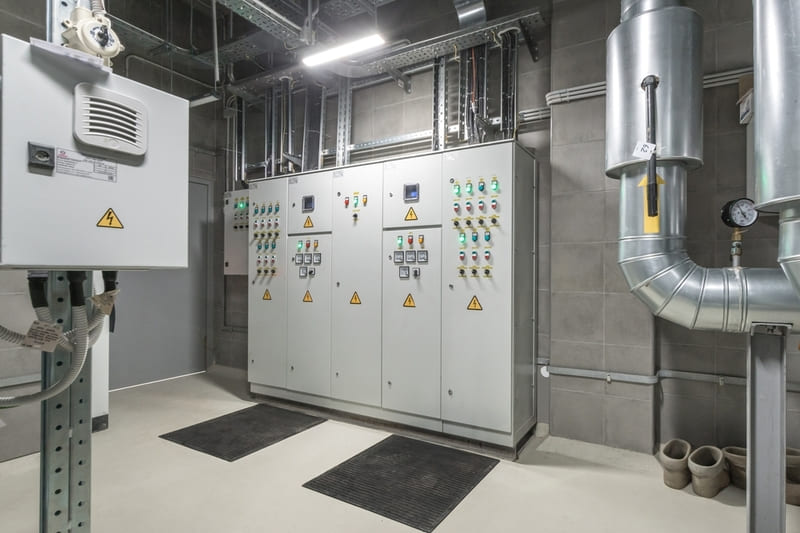

Những lưu ý sau lắp đặt tủ điện hạ thế
Sau khi lắp tủ điện hạ thế cần lưu ý:
- Kiểm tra vỏ tủ, loại bỏ chi tiết thừa, vật cản khi lắp đặt và vận hành
- Lau, hút bụi sạch sẽ trong và ngoài tủ
- Kiểm tra cách điện trên mạch điều khiển
- Kiểm tra cách điện toàn bộ thiết bị, trường hợp mạch tiếp địa là dạng TNC, cần tháo cực nối đất rồi tiến hành đo
- Đo cách điện với thiết bị chuyên dụng, điện trở cách điện đo được phải đạt tối thiểu 5MΩ
- Kiểm tra và test nguội mạch
- Kiểm tra các phần nhãn mác, đánh dấu thành phần tủ
- Kiểm tra bề mặt tủ ngoài và lớp sơn, cần sơn chấm lại nếu bị xước
Những tiêu chuẩn thiết kế tủ điện hạ thế và lưu ý khi lắp đặt là yếu tố hỗ trợ xây dựng tủ điện hạ thế hiệu quả về vận hành, đáp ứng kỹ thuật và có tuổi thọ cao. Bạn có thể tham khảo danh sách thiết bị trong tủ điện hạ thế tại: https://btb-electric.com/vi/ung-dung/
