Tổng hợp về tiếp điểm phụ contactor & ứng dụng
Tiếp điểm phụ contactor (thường gọi là tiếp điểm phụ) được xem như thành phần quan trọng để nâng cao hiệu suất hoạt động của khởi động từ và các thiết bị điện liên quan. Với việc sử dụng tiếp điểm phụ, khả năng điều khiển, bảo vệ thiết bị điện được nâng cao. Cùng BTB Electric tìm hiểu về cấu tạo, chức năng và ứng dụng của loại linh kiện đặc biệt này.
Tiếp điểm phụ contactor là gì?

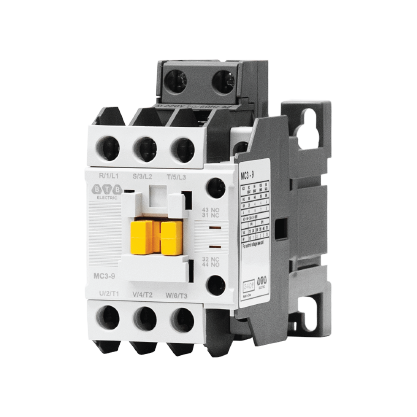

Tiếp điểm phụ là một linh kiện được nối vào bên cạnh contactor chính, cho phép contactor mở rộng khả năng điều khiển nhiều mạch điện khác nhau dễ dàng và linh hoạt hơn. Linh kiện này hoạt động đồng bộ với contactor trong hoạt động đóng - mở mạch. Tiếp điểm phụ cũng là linh kiện của một số thiết bị đóng ngắt mạch khác như MCB, MCCB, ACB,...
Cấu tạo tiếp điểm phụ khác đơn giản với các thành phần:
- Tiếp điểm: là dạng tiếp điểm thường mở (NO) hoặc tiếp điểm thường đóng (NC).
- Cuộn dây: cuộn dây khi có điện sẽ sinh từ trường để kích hoạt tiếp điểm đóng/mở.
- Vỏ tiếp điểm: định hình cấu trúc, liên kết với contactor và bảo vệ tiếp điểm, cuộn dây bên trong.
Tiếp điểm phụ contactor có 2 loại là NC và NO:
- Tiếp điểm phụ (NO) thường mở: Trong trạng thái bình thường 2 cực tiếp điểm ở trạng thái mở và khi kích hoạt, 2 tiếp điểm đóng lại cho dòng điện đi qua. Tiếp điểm phụ NO thường ứng dụng cho hệ thống chiếu sáng,...
- Tiếp điểm phụ (NC) thường đóng: Dòng điện chạy qua 2 cực tiếp điểm luôn đóng ở trạng thái bình thường. Khi kích hoạt, 2 cực tiếp điểm bị tách ra làm ngắt mạch. Tiếp điểm phụ NC được ứng dụng cho bảo vệ động cơ,...
Chức năng của tiếp điểm phụ
Khi được lắp đặt với contactor, tiếp điểm phụ đảm nhận một số chức năng:
- Mở rộng khả năng điều khiển nhiều tải với chỉ 1 contactor, giúp tiết kiệm chi phí và không gian lắp đặt.
- Cấp nguồn cho các thiết bị khác như rơ le, mạch logic.
- Bảo vệ độc lập đường dây phụ tải khi có sự cố mà không làm ảnh hưởng tới các nhánh phụ tải khác.
- Tạo các tín hiệu điều khiển cho các thiết bị trong hệ thống, tăng khả năng điều khiển và giám sát phụ tải.
So sánh tiếp điểm phụ contactor và tiếp điểm chính
 |
 |
Tiếp điểm phụ trong contactor dùng để điều khiển các mạch điện có cường độ nhỏ hoặc cung cấp thông tin về trạng thái của contactor. Thông thường, tiếp điểm phụ được dùng để đóng/ngắt mạch gián đoạn, báo hiệu hoặc tiếp nhận tín hiệu an toàn. Trong khi đó, tiếp điểm chính của contactor được thiết kế để chịu dòng điện cường độ lớn của mạch chính. Trong thực tế, tiếp điểm chính chuyên dùng để điều khiển động cơ, tụ bù, bộ chuyển nguồn ATS, máy phát điện,... Ngoài ra tiếp điểm chính là bộ phận quan trọng nằm bên trong contactor, tiếp điểm phụ là linh kiện tùy chọn lắp bên ngoài.
Đọc thêm: Tiếp điểm là gì? So sánh tiếp điểm NO và NC, cách lắp đặt
Ứng dụng của tiếp điểm phụ trong ngành điện
Tiếp điểm phụ không chỉ xuất hiện trong contactor mà còn có tại các loại thiết bị đóng ngắt mạch khác. Hiện tiếp điểm phụ đã được ứng dụng trong:
- Hệ thống điện công nghiệp: Điều khiển và bảo vệ các thiết bị điện như băng chuyền, máy cắt, động cơ, quạt thông gió, lò hơi,...
- Hệ thống điện dân dụng: Điều khiển bật/tắt hệ thống chiếu sáng, quạt,... và bảo vệ khi gặp sự cố điện.
- Hệ thống quản lý năng lượng: Giám sát, điều chỉnh, phân phối điện năng tiêu thụ hiệu quả hơn.
Trong thực tế, ứng dụng của tiếp điểm phụ NO và tiếp điểm phụ NC là trái ngược nhau. Tiếp điểm phụ thường mở phù hợp cho các thiết bị cần kích hoạt để phản hồi tín hiệu, ví dụ như thiết bị chiếu sáng. Mặt khác, tiếp điểm phụ thường đóng được sử dụng trong trường hợp cần dừng thiết bị khi nhận tín hiệu, ví dụ như máy bơm nước.
Lưu ý khi chọn tiếp điểm phụ cho contactor
Một số tiêu chí khi lựa chọn tiếp điểm phụ contactor:
- Khả năng tương thích với contactor: cường độ dòng điện định mức, điện áp định mức, kích thước phù hợp với thông số tương tự trên contactor.
- Khả năng hoạt động hiệu quả trong môi trường khắc nghiệt, nhiệt độ cao, bụi bẩn, ẩm ướt.
- Thời gian đóng mở tiếp điểm phù hợp với yêu cầu từ hệ thống.
Tiếp điểm phụ dần dần trở thành phụ kiện không thể thiếu cho contactor, ACB, MCCB,.. khi điều khiển hệ thống điện phức tạp nhờ tính đa năng của linh kiện này. Việc chọn lựa tiếp điểm phụ phù hợp không những nâng cao hiệu suất mà còn tăng tuổi thọ cho contactor. Tìm hiểu thêm thông tin về các thiết bị điện khác tại: https://btb-electric.com/vi/kien-thuc-nganh-dien/
