MCCB nhảy sớm chưa chắc xấu – nhưng nhảy muộn có thể trả giá đắt

BTB Electric

BTB Electric

Trong thực tế vận hành hệ thống điện, không ít người phàn nàn rằng MCCB “nhảy quá nhạy”, gây gián đoạn công việc. Tuy nhiên, điều ít được chú ý là một MCCB tác động muộn mới thực sự nguy hiểm.

aptomat bi chay

Hiểu về MCCB nhảy sớm

Định nghĩa: Đây là tình trạng MCCB tác động khi dòng điện chưa vượt ngưỡng cài đặt.

Nguyên nhân:

  • Thiết bị suy giảm/hư hỏng: Thanh lưỡng kim (thermal) bị lão hóa hoặc tiếp điểm tiếp xúc kém gây phát nhiệt cục bộ → làm sai lệch đặc tính tác động.
  • Đặc tính bảo vệ chưa phù hợp: Giá trị bảo vệ cắt nhanh (Ii) không phù hợp với tính chất tải. Với MCCB dùng relay điện từ cố định, thông thường Ii ≈ 10In, có thể gây tác động sớm với tải có dòng khởi động lớn.
  • Cài đặt sai thông số: Đối với MCCB chỉnh định (điện tử), việc không kiểm tra hoặc giữ nguyên cài đặt mặc định có thể khiến giá trị Ir/Im thấp hơn yêu cầu thực tế.

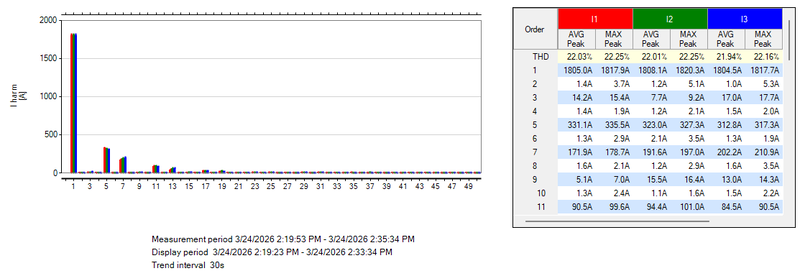

  • Ảnh hưởng của dòng điện hài: Các thiết bị đo thông thường chỉ hiển thị dòng cơ bản (bậc 1), trong khi thực tế tồn tại thêm các thành phần hài (bậc 5, 7, 11…).

mccb tac dong som

Tổng dòng hiệu dụng qua MCCB lớn hơn giá trị đo → MCCB tác động sớm hơn dự kiến.

Hiểu về MCCB nhảy muộn

Định nghĩa: Đây là tình trạng MCCB không tác động kịp thời khi sự cố đã xảy ra.

Nguyên nhân:

  • Thiết bị hư hỏng/sai lệch đặc tính: Thanh nhiệt lão hóa hoặc mạch điện tử (đối với MCCB điện tử) hoạt động không chính xác; cơ cấu cắt suy giảm.
  • Cài đặt không phù hợp: Giá trị dòng định mức hoặc ngưỡng bảo vệ được cài đặt cao hơn yêu cầu thực tế, khiến MCCB phản ứng chậm.
  • Phối hợp bảo vệ không đúng (mất tính chọn lọc): Cài đặt hoặc lựa chọn Ii giữa MCCB tổng và MCCB nhánh không hợp lý, hoặc chọn sai loại MCCB so với vị trí lắp đặt → thiết bị không cắt đúng cấp.

Kết luận

  • MCCB nhảy sớm → vấn đề về tối ưu vận hành, rủi ro thấp
  • MCCB nhảy muộn → sai chức năng bảo vệ, rủi ro cao.

Theo IEC 60947-2, MCCB phải đảm bảo tác động đúng theo đường cong đặc tính (trip curve) — không chỉ nhanh mà phải chính xác theo thiết kế bảo vệ.

Như vậy, một MCCB tốt không phải là không nhảy, mà là nhảy đúng lúc – đúng vị trí – đúng giá trị dòng.
