Trạm biến áp giàn: Đặc điểm và lưu ý khi lắp đặt
Trạm biến áp giàn xuất hiện rộng rãi từ khu vực dân cư cho đến trong khu công nghiệp và các công trình công cộng. Loại trạm biến áp này rất được ưa chuộng trong mạng điện phân phối hạ thế. Cùng BTB Electric tìm hiểu về trạm biến áp giàn qua bài viết sau.
Trạm biến áp giàn là gì?

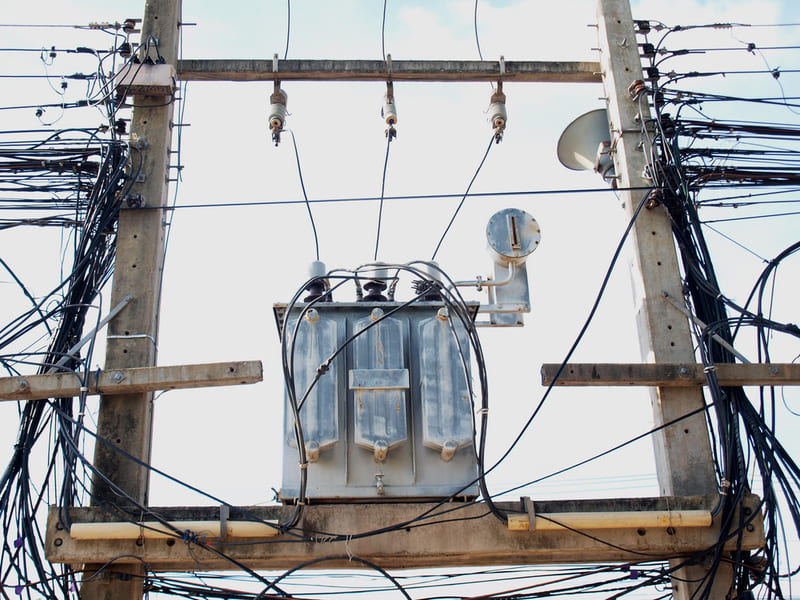

Trạm biến áp giàn là một loại trạm biến áp sử dụng 2 hoặc nhiều cột đỡ để chống giàn, đặt máy biến áp và các thiết bị điện lên trên. Tủ phân phối hạ áp của trạm biến áp này cũng được đặt trên giàn, bao gồm các thiết bị đo lường và bảo vệ điện. Đường dây nguồn vào trạm có thể đi trên không hoặc đi ngầm.
Trạm biến áp giàn được đặt trong hệ thống phân phối điện hạ áp. Phía sau của trạm thường là các trạm biến áp dạng cột công suất thấp hơn hoặc đấu thẳng tới điện nhà máy, khu công nghiệp.
Trạm biến áp dạng giàn có thể có 3 máy biến áp cỡ nhỏ hoặc 1 máy biến áp cỡ lớn công suất tương đương 3 máy, cấp điện áp 22/0.4kV. Loại máy biến áp là loại khô giải nhiệt bằng gió, công suất lên đến 2000kVA.
Ứng dụng của trạm biến áp giàn
Trạm biến áp giàn được sử dụng để truyền tải dòng điện hạ thế 22kV tới khu vực tiêu thụ điện tương đương 1 cụm dân cư hoặc cụm nhà máy. Loại trạm biến áp này đóng vai trò trung gian phân phối điện tới các trạm biến áp cục bộ.
Trong vận hành thực tế, trạm biến áp giàn chủ yếu có nhiệm vụ hạ áp đường dây. Có thể bắt gặp loại trạm điện này phổ biến trong nhiều khu vực từ dân cư cho đến sản xuất, thương mại.
So sánh trạm biến áp giàn và trạm biến áp cột

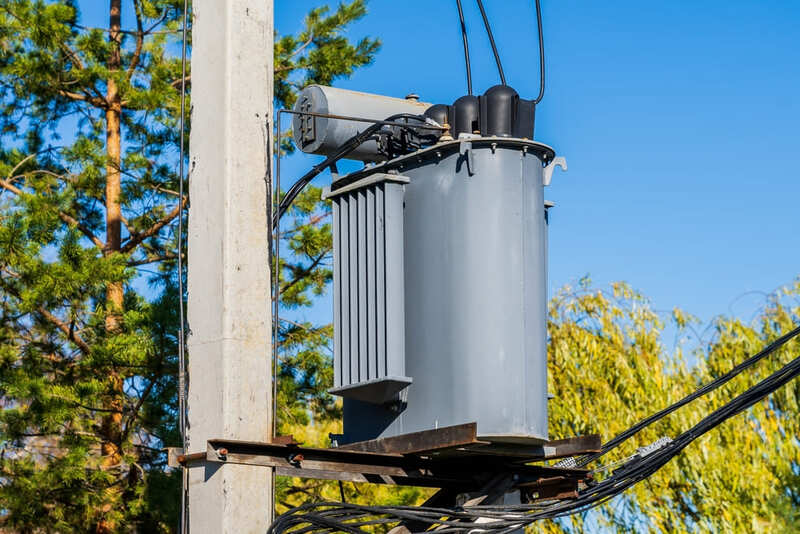

Trạm biến áp giàn và trạm biến áp cột đều sử dụng cột để chống đỡ máy biến áp. Thoạt nhìn bên ngoài, nhiều người sẽ có sự nhầm lẫn giữa 2 loại trạm biến áp này. Tham khảo bảng so sánh sau từ BTB Electric:
| Yếu tố so sánh | Trạm biến áp giàn | Trạm biến áp cột |
| Kết cấu cột | 2 hoặc nhiều cột đỡ giàn, bên trên đặt trạm biến áp | Trạm biến áp đặt trên một cột |
| Cấu tạo | Cột chống, giàn, máy biến áp, khoang trung thế, khoang hạ thế | Vỏ trạm, máy biến áp, khoang trung thế, khoang hạ thế |
| Công suất | Tối đa 2000kVA | Tối đa 1000kVA |
| Cấp điện áp | 22/0.4kV | 22/0.4kV |
| Cấp bảo vệ | tới IP54 | tới IP65 |
| Ưu điểm | Ứng dụng đa dạng nhiều khu vực | Tính thẩm mỹ cao, diện tích lắp đặt nhỏ, kết cấu gọn gàng |
| Ứng dụng | Phân phối điện truyền tải tới cụm tiêu thụ, khu đô thị, khu công nghiệp, cụm dân cư | Phân phối tới điện khu đô thị, công trình công cộng, thương mại |
Những lưu ý khi lắp đặt trạm biến áp giàn
Những yếu tố cần xem xét khi tiến hành xây dựng trạm biến áp giàn:
- Xác định vị trí phụ tải và vị trí đặt trạm: Đây là loại trạm biến áp ngoài trời, ưu tiên đặt trạm tại khu vực độc lập, gần trung tâm phụ tải, cách xa nhà ở và thuận tiện kết nối với hệ thống đường dây truyền tải vào – ra.
- Xác định quy mô phụ tải tiêu thụ: Xác định công suất phụ tải từ đó lựa chọn loại công suất trạm biến áp và các thiết bị điện phù hợp. Để xác định đúng công suất phụ tải cần nắm rõ quy mô, đặc điểm khu vực phụ tải, nắm bắt sản lượng điện hằng năm và khả năng biến động về công suất.
- Lựa chọn đầu phân áp: Các chế độ phân áp trong trạm là nhiều cực đại, ít cực tiểu và trường hợp sự cố.
- Dự phòng khả năng mở rộng: Cần thiết kế trạm để có khả năng mở rộng công suất trong tương lai hoặc dự phòng nâng trước công suất của máy biến áp.
BTB Electric vừa gửi tới bạn bài viết về đặc điểm, ứng dụng và những lưu ý khi lắp đặt trạm biến áp giàn. Tham khảo thêm các bài viết khác về trạm biến áp tại: https://btb-electric.com/vi/tin-tuc/kien-thuc-nganh/kien-thuc-tram-bien-ap/
