Trạm biến áp kios: Cấu tạo, ưu nhược điểm và ứng dụng
Trạm biến áp kios được xây dựng nhiều quanh khu vực nhà máy sản xuất và các công trình công cộng lớn. Loại trạm biến áp này có tính thẩm mỹ cao với chức năng đảm bảo truyền tải điện ổn định. Cùng BTB Electric tìm hiểu về cấu tạo, đặc điểm và ứng dụng của trạm kios hợp bộ trong bài viết sau.
Trạm kios là gì?

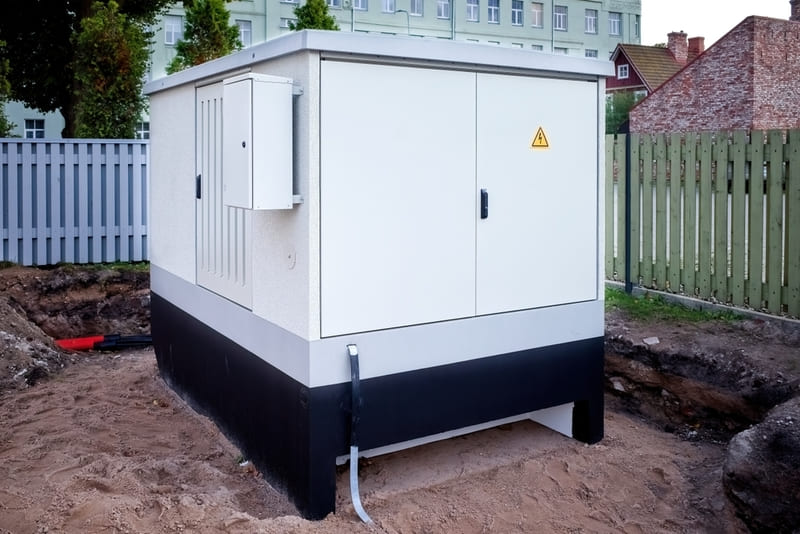

Trạm biến áp kios hay trạm biến áp hợp bộ là trạm biến áp thiết kế dạng kios kín, kích thước lớn. Loại trạm này là đầu mối biến áp và phân phối điện cho đường dây trung thế – hạ thế.
Trạm biến áp kios có nhiệm vụ chuyển đổi nguồn điện từ điện áp cao sang điện áp thấp hơn. Xu hướng sử dụng trạm kios hợp bộ ngày càng tăng, đặc biệt tại các khu đô thị bởi tính thẩm mỹ rất cao của loại trạm biến áp này, tiết kiệm không gian lắp đặt và đáp ứng các nhu cầu cần thiết cho người vận hành.
Thông số kỹ thuật của trạm kios
Dưới đây là một số tiêu chuẩn thông số kỹ thuật cho trạm biến áp kios:
- Nhiệt độ không khí xung quanh: -300C ~ +500C
- Độ cao lắp đặt tối đa: 2500m
- Độ ẩm không khí: không quá 95%
- Cường độ địa chấn: không quá 8 độ richter
- Điều kiện môi trường: không có nguy cơ cháy, nổ, ô nhiễm nghiêm trọng, ăn mòn hóa học và rung lắc mạnh
- Điện áp định mức: 24kV, 35kV
- Tần số hoạt động: 50Hz
- Công suất: dựa theo yêu cầu hệ thống
- Loại cách điện: không khí hoặc khí SF6
- Công suất máy biến áp: tối đa 7500kVA
- Bảo vệ ngăn trung thế: IP42 hoặc IP54
- Bảo vệ khoang biến áp: IP4X
- Tiêu chuẩn IEC cho toàn bộ thiết bị và vỏ tủ
Cấu tạo của trạm biến áp hợp bộ kios
Trạm biến áp kiosk có 4 thành phần cấu tạo gồm vỏ trạm, khoang trung thế, khoang máy biến áp hợp bộ và khoang tủ hạ thế hợp bộ.

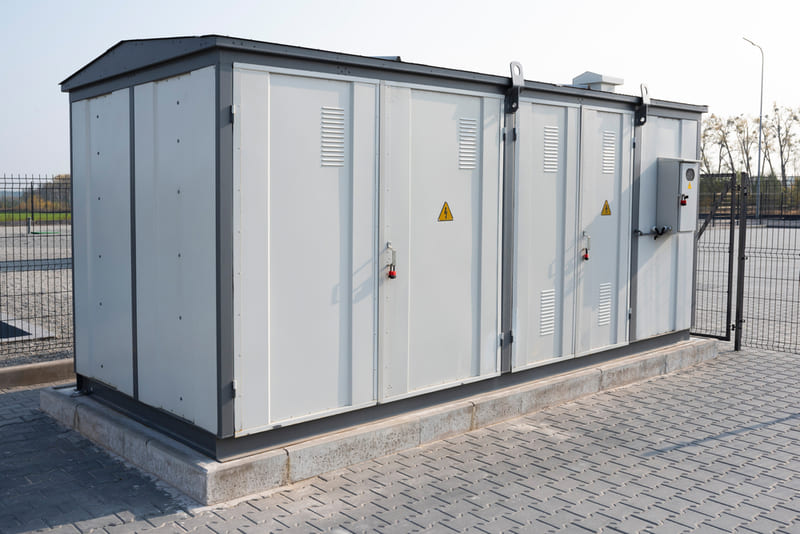

Vỏ trạm kios
Vỏ trạm biến áp kios được làm bằng tôn phủ sơn tĩnh điện 2 mặt giúp cản nhiệt, hạn chế tác động của môi trường. Vỏ trạm kios được chia thành các phần:
- Khung trạm: Thiết kế dạng khung khối hộp, làm từ tôn dày tối thiểu 3mm.
- Mái trạm: Làm từ 2 lớp tôn dày 2mm, có gân tăng cứng và lớp cách nhiệt trên 45 độ C.
- Cửa trạm: Làm từ 2 lớp tôn dày 2mm với bản lề chắc chắn, bền bỉ.
- Chế tạo trạm: Làm từ thép I2000 cứng cáp và chắc chắn. Mỗi khoang trong trạm có lưới chống côn trùng để tăng tính an toàn khi vận hành.
Khoang trung thế
Khoang trung thế có thành phần chính là tủ trung thế RMU hoặc tủ LBS, bên cạnh đó là cầu chì, cầu dao, máy ngắt mạch trung thế. Máy cắt trung thế có nhiệm vụ bảo vệ khoang khi có sự cố từ đường dây đầu nguồn.
Khoang máy biến áp
Khoang máy biến áp đặt chỉ 1 thiết bị là máy biến áp công suất 160 – 2500kVA, điện áp thứ cấp 220/440V và đấu dây kiểu Yzn hoặc Dyn. Máy biến áp là thiết bị quan trọng nhất trong trạm biến áp hợp bộ. Máy có chức năng chuyển đổi điện áp từ điện áp cao sang điện áp thấp hoặc ngược lại.
Khoang tủ hạ thế hợp bộ
Khoang thủ hạ thế đặt các thiết bị đóng ngắt mạch, đo lường, bảo vệ theo tiêu chuẩn IEC 60947-2. Thiết bị đóng ngắt có thể là ACB hoặc MCCB tùy theo thông số kỹ thuật của trạm kios.
Tham khảo giải pháp thiết bị cho trạm biến áp hợp bộ 400kVA từ BTB Electric:
Ưu nhược điểm của trạm kios hợp bộ
Trạm biến áp hợp bộ kios có ưu điểm là tính thẩm mỹ cao, thiết kế gọn nhẹ, dễ dàng lắp đặt tại nhiều vị trí mà không ảnh hưởng tới mỹ quan chung. Trong quá trình vận hành, loại trạm biến áp ngoài trời này luôn đảm bảo an toàn cho con người và thiết bị bên trong. Sử dụng trạm kios giúp ổn định và nâng cao chất lượng điện áp cho hệ thống. Bên cạnh đó, trạm hợp bộ được thiết kế, chế tạo sẵn, không cần nhà trạm nên việc lắp đặt khá tiết kiệm chi phí và thời gian.
Tuy nhiên, nhược điểm của trạm biến áp kios là thiết kế theo dạng module đóng, khó khăn trong thay đổi công suất trạm. Đa phần trạm biến áp hợp bộ kios có công suất thấp. Ngoài ra khi cần thay thế thiết bị bên trọng trạm đều cần tìm thiết bị tương thích một cách cẩn thận.
Đọc thêm: Trạm biến áp 1 cột: Cấu tạo, đặc điểm, thiết bị lắp đặt
Ứng dụng của trạm biến áp hợp bộ
Trạm biến áp kios hợp bộ là giải pháp ổn định điện áp hiệu quả, tiết kiệm diện tích xây dựng, nâng cao mỹ quan cho các hệ thống:
- Nhà máy sản xuất, xí nghiệp, công xưởng, trạm bơm quy mô vừa và nhỏ.
- Khu dân cư, khu đô thị mới và tòa nhà chung cư.
- Hệ thống điện chiếu sáng công cộng, bệnh viện, trường học, sân vận động, trung tâm thương mại.
- Hệ thống điện nhà ga, bến xe, bến tàu, sân bay nhỏ.
Nhóm thiết bị đóng cắt mạch điện từ BTB Electric hiện đang được sử dụng rộng rãi trong các trạm biến áp kios trên lãnh thổ Việt Nam. ACB, MCCB và MCB từ BTB Electric được sản xuất đạt tiêu chuẩn IEC/EN và tương thích với các thiết bị khác trong trạm biến áp.
