Trạm biến áp 1 cột: Cấu tạo, đặc điểm, thiết bị lắp đặt
Trạm biến áp một cột đang được sử dụng rất phổ biến trong các khu dân cư, khu đô thị, trường học, bệnh viện hay các công trình xây dựng khác. Loại trạm biến áp này có tính thẩm mỹ cao và nhiều ưu điểm so với các loại trạm truyền thống. Trong bài viết sau, bạn hãy cùng BTB Electric tìm hiểu về đặc điểm cấu tạo và ứng dụng của trạm biến áp 1 cột.
Định nghĩa trạm biến áp 1 cột

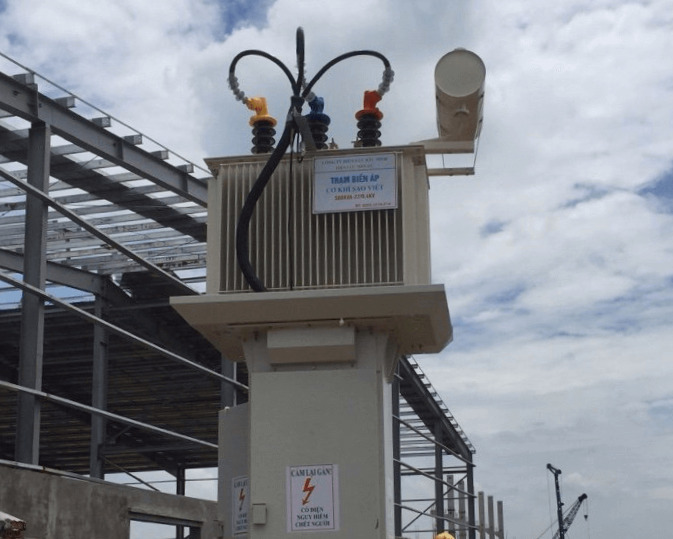

Trạm biến áp 1 cột hay trạm biến áp dạng cột là loại trạm biến áp bố trí máy biến áp ở trên cột trụ thẳng đứng, cách ly với mặt đất. Cột đỡ là dạng cột trụ bê tông ly tâm hoặc cột trụ thép đơn. Chức năng của trạm 1 cột là thay đổi điện áp của dòng điện xoay chiều nhưng vẫn giữ nguyên tần số hoạt động.
Trạm biến áp một cột đa phần được lắp đặt ngoài trời. Tại các thành phố, các khu đô thị mới, loại trạm biến áp này dần thay thế cho trạm biến áp giàn thông thường, tăng tính mỹ quan đô thị. Hệ thống lưới điện truyền tải và phân phối có điện áp trong khoảng 6kV đến 35kV, công suất máy biến áp đạt tới 630A phù hợp để lắp đặt trạm biến áp 1 cột.
Thông số kỹ thuật trạm biến áp dạng cột
- Tiêu chuẩn chất lượng: IEC 61439, IEC61330, IEC 60076, IEC 60947-2
- Tiêu chuẩn hoàn thiện: RAL-7035.
- Chất liệu vỏ tủ: thép tấm mạ kẽm điện 1.5/2mm.
- Công suất định mức: lên tới 560kVA.
- Điện áp hoạt động định mức: lên tới 40kV.
- Điện áp cách điện định mức: lên tới 40kV
- Cấp bảo vệ: IP 5x – IP65.
- Tần số định mức: 50Hz
Cấu tạo trạm biến áp một cột
Cấu tạo trạm biến áp một cột gồm 4 thành phần chính là vỏ trụ đỡ, máy biến áp, khoang trung thế và khoang hạ thế.
Vỏ trạm một cột
Vỏ trụ đỡ trạm một cột được làm từ thép tấm, độ dày 2mm, 3mm, 5mm hoặc hơn, sơn tĩnh điện 2 mặt, hoàn thiện theo tiêu chuẩn RAL-7035. Vỏ trụ có tác dụng bảo vệ trụ đỡ, các thiết bị bên trong trước tác động của con người và môi trường. Trụ đỡ bên trong là dạng khung thép hoặc bê tông ly tâm.
Máy biến áp
Máy biến áp trong trạm biến áp một cột được đặt trên trụ một cột, có giá cố định chắc chắn và mái che giảm tác động của thời tiết. Loại máy biến áp sử dụng có thể là dạng 1 pha, 3 pha hoặc amorphous. Chức năng của máy biến áp là chuyển đổi cấp điện áp của dòng điện đầu vào.
Đặc điểm chung của máy biến áp trong trạm 1 cột:
- Đấu dây kiểu Yzn hoặc Dyn.
- Công suất: 160kVA – 1000kVA,
- Điện áp thứ cấp: 220/440V
Khoang trung thế
Cấu tạo khoang trung thế trong trạm biến áp dạng cột tương tự như cấu tạo tủ RMU. Bên trong khoang bố trí các thiết bị ngắt mạch trung thế, cầu chì, cầu dao,… Khoang được bảo vệ bởi rơ le chuyên dụng hoặc LBS + cầu dao và có lưới chống côn trùng ngăn cách với khoang khác.
Xem thêm: Trạm biến áp kios hợp bộ là gì? Cấu tạo và đặc điểm
Khoang hạ thế
Khoang hạ thế (thường có dạng tủ MSB) bố trí các thiết bị đóng cắt hạ thế, thiết bị đo lường và một số thiết bị khác, thiết kế theo tiêu chuẩn IEC 61439, IEC 61330, IEC 60076, IEC 60947-2. BTB Electric đóng góp các thiết bị ngắt mạch MCCB và MCB cho trạm biến áp dạng cột.
Tham khảo danh sách thiết bị:
Ưu điểm của trạm biến áp một cột
Trạm biến áp một cột được sử dụng rộng rãi trong hệ thống điện hạ thế 220V với các ưu điểm như:
- Đáp ứng mỹ quan đô thị: Loại trạm biến áp ngoài trời này có thiết kế nhỏ gọn, màu sắc hiện đại, phù hợp với mỹ quan đô thị xung quanh.
- Chi phí đầu tư thấp: Kết cấu trạm đơn giản, công suất trạm thấp nên chi phí đầu tư thấp.
- Công suất phù hợp cho mục đích sinh hoạt: Ngưỡng công suất trong khoảng 160kVA đến 1000kVA.
- An toàn cao: Vỏ trạm được hoàn thiện theo chuẩn RAL-7035, cấp bảo vệ IP 5x – IP65.
Ứng dụng của trạm biến áp 1 cột
Trạm 1 cột là một trong những giải pháp tối ưu cho phụ tải đô thị, khu vực công cộng hay cả các nhà máy, công trình xây dựng. Các khu vực lắp đặt trạm có công suất tiêu thụ vừa hoặc nhỏ (dưới 1000kVA). Trạm một cột thường được đặt trong khu vực điều khiển điện trung tâm hoặc trên vỉa hè.
BTB Electric cung cấp các thiết bị đóng cắt tiêu chuẩn toàn cầu cho trạm biến áp một cột và nhiều loại trạm biến áp khác, tương thích với các thiết bị khác trong trạm. Tham khảo giải pháp của chúng tôi tại: Thiết bị trong Trạm biến áp dạng cột – BTB Electric.
