Trạm biến áp treo: Đặc điểm, ưu điểm, nhược điểm
Trạm biến áp treo được sử dụng nhiều trong hệ thống truyền tải điện bởi tính nhỏ gọn, chi phí đầu tư thấp và hiệu quả truyền tải tốt. Tham khảo về đặc điểm cấu tạo, ưu và nhược điểm của trạm biến áp treo qua bài viết sau.
Khái niệm trạm biến áp treo

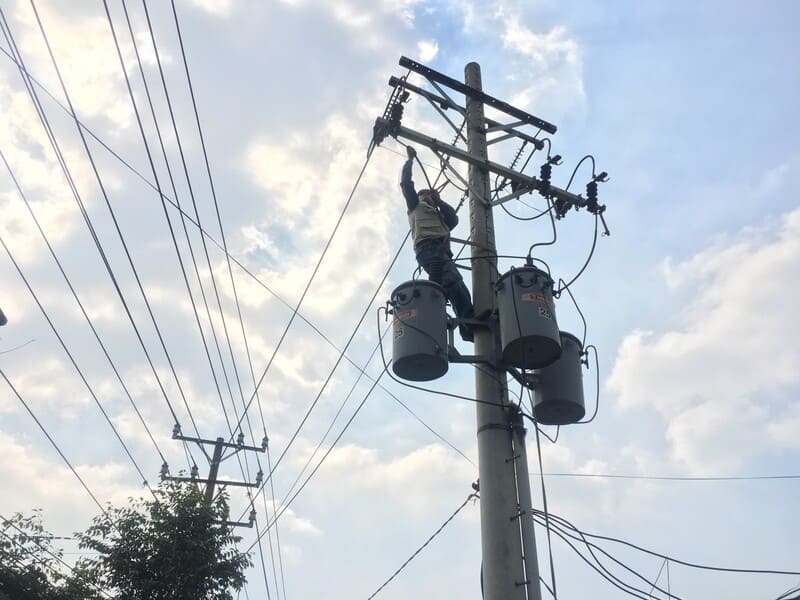

Trạm biến áp treo là loại trạm biến áp mà các thiết bị bên trong được treo lên 1 cột đỡ duy nhất. Trạm có thể sử dụng giá treo hoặc bệ treo, tùy kích cỡ thiết bị. Trong trạm sử dụng đa phần là tổ máy biến áp 1 pha hoặc 1 máy biến áp 3 pha.
Phần tủ trung áp, hạ áp được treo phía dưới máy biến áp hoặc đặt xuống bệ đỡ bên cạnh cột treo. Đường dây dẫn cho trạm treo thường là đường dây trung thế đi trên cao.
Trạm biến áp treo dạng 2 cột đỡ được gọi là trạm biến áp giàn.
Cấu tạo trạm treo
3 bộ phận chính trong trạm biến áp treo gồm máy biến áp, thiết bị trung thế và thiết bị hạ thế.

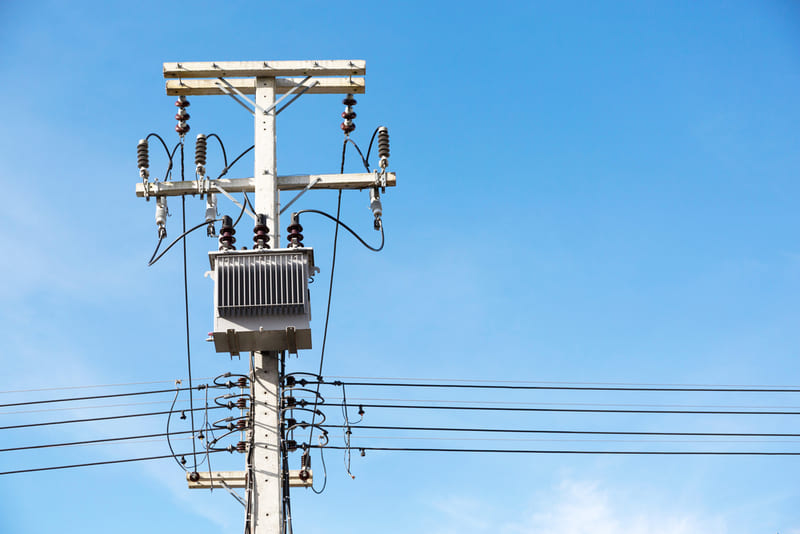

- Máy biến áp sử dụng 3 máy loại 1 pha dạng khối tròn hoặc loại 3 pha dạng khối vuông.
- Thiết bị trung thế bao gồm cầu dao cách ly, cầu dao phụ tải, cầu chì, chống sét.
- Thiết bị hạ áp gồm aptomat, tụ bù, thiết bị đo lường, thiết bị cảnh báo,.. nằm trong tủ hạ áp và lắp tại vị trí thuận tiện cho người vận hành.

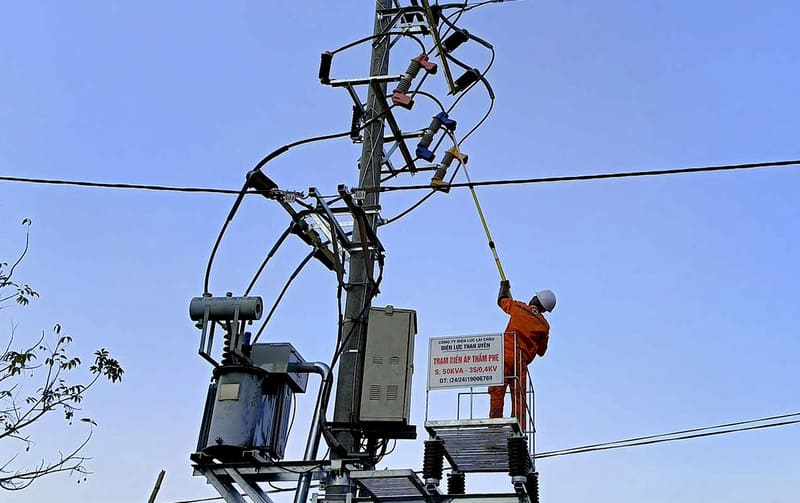

Hầu hết các thiết bị trong trạm biến áp treo được gắn vào cột đỡ thông qua giá đỡ hoặc móc treo. Phía trên cột đỡ nối với đường dây điện trung thế.
Trạm biến áp treo chỉ là một trong nhiều loại trạm biến áp ngoài trời khác mà bạn có thể tìm hiểu.
Ưu điểm của trạm biến áp treo
Trạm biến áp treo có ưu điểm lớn nhất là tiết kiệm diện tích lắp đặt dưới mặt đất khi chỉ sử dụng 1 cột điện đỡ. Các thiết bị được treo trên cao với khoảng cách an toàn (từ 4m) so với mặt đất, hạn chế rủi ro với người ở gần. Do vậy trạm treo có thể được lắp tại khu vực đông người qua lại.
Chi phí đầu tư cho trạm treo là khá thấp khi so sánh với trạm giàn hay trạm hợp bộ. Điều này giúp chủ đầu tư tiết kiệm đáng kể chi phí lắp đặt, đồng thời vẫn đảm bảo hiệu suất phân phối điện cao.
Kết cấu trạm biến áp treo khá đơn giản, nhỏ gọn, các thiết bị được lắp đặt tập trung. Do vậy việc vận hành, bảo trì hay sửa chữa, thay thế loại trạm biến áp phân phối này đều khá thuận tiện.
Nhược điểm của trạm biến áp treo
Nhược điểm của trạm biến áp treo là được lắp đặt kiểu hở nên hệ số an toàn điện không cao nếu so sánh với các trạm phổ thông khác như trạm cột hay trạm hợp bộ. Cần cẩn trọng trong quá trình vận hành, sửa chữa trạm. Ngoài ra nếu không phải là người có chuyên môn, bạn không nên tới gần trạm treo để tránh rủi ro, nhất là khi trời mưa.
Một nhược điểm khác của trạm treo là độ thẩm mỹ không cao nếu phải lắp đặt trong khu dân cư. Loại trạm này có tính cân bằng giữa mỹ quan và hiệu quả vận hành.
Ứng dụng của trạm treo
Trạm biến áp treo thường có công suất nhỏ dưới 1000kVA, phù hợp lắp đặt cho các khu vực dân cư, trường học, bệnh viện, cơ quan, doanh nghiệp, nhà xưởng,… Tuy nhiên do tính mỹ quan cho khu vực không cao, đa số trạm treo hiện nay được đặt tại khu vực nông thôn, ngoại thành.
