Tủ công tơ điện: Thông số kỹ thuật, cấu tạo & ứng dụng
Tủ công tơ điện cung cấp giải pháp đo đếm, theo dõi điện năng tiêu thụ, là dòng tủ điện cần thiết cho bất kì công trình tiêu thụ điện nào. Cùng tìm hiểu về cấu tạo, thông số kỹ thuật, ứng dụng và đề xuất giải pháp cho tủ điện công tơ từ BTB Electric trong bài viết dưới đây.
Tủ công tơ điện là gì?
Tủ công tơ điện là loại tủ điện lắp đặt công tơ điện 1 pha hoặc 3 pha bên trong để đo đếm điện năng tiêu thụ trong lưới điện hạ thế. Tủ công tơ còn được gọi là tủ đo lường hay tủ đo đếm điện năng. Tủ sử dụng cảm biến điện tử để đo lường số điện, chính xác theo từng giờ.
Tủ điện công tơ có chức năng đo đếm, giám sát điện năng, cung cấp dữ liệu cho phía điện lực làm căn cứ thanh toán chi phí sử dụng điện hằng tháng. Tủ điện này cung cấp khả năng tách nguồn điện cho từng phòng, từng thiết bị đảm bảo phân bổ trách nhiệm sử dụng điện tới từng cá nhân. Đây là giải pháp tối ưu chi phí điện và minh bạch cho các tòa nhà có nhiều người thuê độc lập.

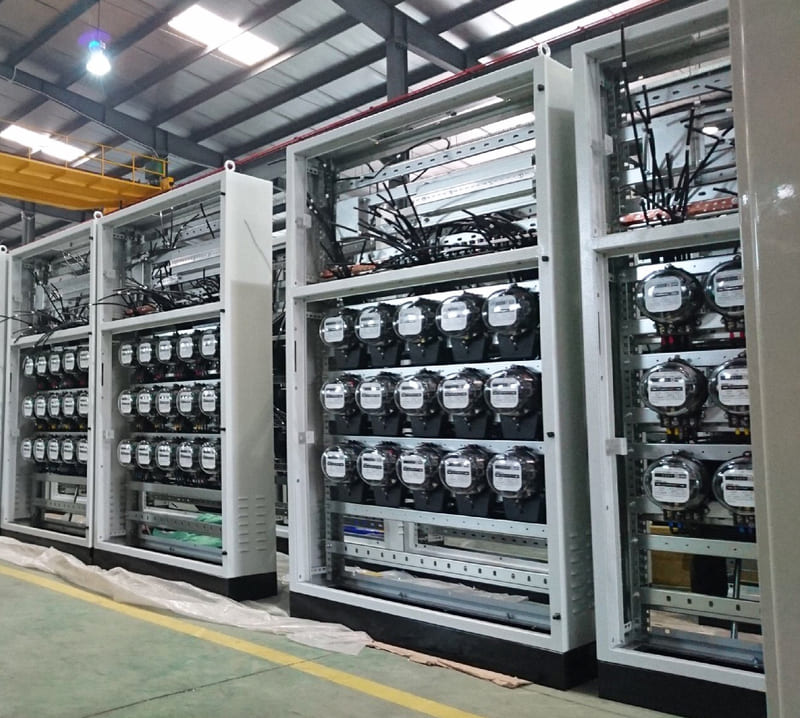

Cấu tạo tủ điện công tơ
Tủ điện công tơ có cấu tạo cơ bản gồm vỏ tủ điện và các thiết bị điện bên trong. Vỏ tủ thường làm bằng composite, thép CT3, inox SUS 201, SUS304 hoặc tôn sơn tĩnh điện. Vỏ được lắp ghép thành khối hộp vuông, có thể dựng đứng hoặc gắn lên tường tùy theo kích thước và vị trí lắp đặt. Tủ công tơ được thiết kế dạng 1 cánh hoặc 2 cánh, với kích thước phổ biến là:
- Chiều cao (H): 450 – 2000 (mm)
- Chiều rộng (W): 400 – 1000 (mm)
- Chiều sâu (D): 200 – 800 (mm)
Công tơ là thiết bị quan trọng nhất trong tủ công tơ điện. Có 2 loại công tơ là 1 pha và 3 pha dựa trên đặc điểm của hệ thống điện. Tùy theo yêu cầu đo đếm, bên trong tủ có thể chứa từ 2 công tơ, 4 công tơ, 6 công tơ hoặc nhiều hơn.
Các thiết bị khác trong tủ công tơ:
- Thiết bị đóng cắt MCB, MCCB loại 1 pha hoặc 3 pha.
- Biến dòng thứ cấp 1A hoặc 5A (tùy theo công suất tải mà cân nhắc lắp đặt).
- Linh kiện: thanh cái đồng, sứ đỡ, đèn báo pha, đồng hồ đo điện áp, bộ chia dây, module truyền thông, chống sét…
Tham khảo đề xuất Thiết bị trong tủ điện công tơ từ BTB Electric.
Thông số kỹ thuật tủ công tơ điện tiêu chuẩn
Tại Việt Nam, tủ công tơ điện được sản xuất đáp ứng nghiêm ngặt các tiêu chuẩn chất lượng cao trong và ngoài nước như ISO 9001-2008; IEC 60439-1:2004; RAL-7035;… Thông số kỹ thuật tiêu chuẩn cho tủ điện công tơ:
| STT | Danh mục | Thông số kỹ thuật |
| 1 | Tiêu chuẩn chất lượng | IEC 60439-1, IEC 60529 |
| 2 | Điện áp định mức | 220 – 230 VAC / 380 – 440 VAC |
| 3 | Ngưỡng dòng cắt | 6kA – 50kA |
| 4 | Tần số | 50Hz – 60Hz |
| 5 | Ngưỡng dòng điện | 1000A |
| 6 | Cấp chính xác | Class 0.5, Class 1.0, Class 2.0 |
| 7 | Cấp bảo vệ (IP) | IP4x – IP65 |
| 8 | Độ tăng nhiệt tối đa | 50°C |
| 9 | Vật liệu | Composite, thép, inox, tôn sơn tĩnh điện |
| 10 | Phủ bề mặt | Màu theo vật liệu hoặc mạ kẽm sơn tĩnh điện RAL 7035 |
| 11 | Kết cấu | Vỏ tủ dày 1mm – 2mm, 1 hoặc 2 lớp cánh tủ. Phụ kiện phục vụ kết nối, đo đếm, cảnh báo, điều khiển, đảm bảo tủ hoạt động chính xác |
| 12 | Kích thước | H: 450 – 2000 (mm) |
| W: 400 – 1000 (mm) | ||
| D: 200 – 800 (mm) |
Phân loại tủ công tơ điện
Tủ công tơ điện được phân loại theo công suất phụ tải với 3 cấp:
- Phụ tải 1 pha (220V) công suất nhỏ: Sử dụng công tơ 1 pha trực tiếp 3/9A, 5/20A, 10/40A, 20/80A, 40/120A,…
- Phụ tải 3 pha công suất nhỏ (Iđm < 100A): Sử dụng công tơ 3 pha trực tiếp 10/20A, 10/40A, 20/40A, 30/60A, 50/100A,…
- Phụ tải 3 pha công suất lớn (Iđm > 100A): Sử dụng công tơ 3 pha gián tiếp kết hợp biến dòng với thứ cấp 1A hoặc 5A.
Phân loại theo cơ cấu đo lường có loại sử dụng công tơ cơ (đồng hồ cơ, analog) và loại sử dụng công tơ điện tử (đồng hồ analog, LED). Trong đó công tơ điện tử cho khả năng đo chính xác hơn, có khả năng kết nối không dây tới các thiết bị khác, phù hợp cho các công trình phân hóa không gian lớn.
Ứng dụng của tủ điện công tơ
Tủ công tơ điện thường được lắp đặt bởi đơn vị điện lực hoặc các chủ tòa nhà cho thuê, cá nhân hay doanh nghiệp đang tiêu thụ điện nhằm đo đếm, giám sát điện năng tiêu thụ. Một số loại tủ có thể truyền thông tin và dữ liệu tới các thiết bị điều khiển và giám sát từ xa.
Tủ công tơ điện được sử dụng rộng rãi cho các công trình nhà ở, văn phòng, thương mại, công nghiệp, vận tải, công trình công cộng, nhà máy khác,… Tủ có thể được lắp đặt độc lập hoặc tích hợp trong hệ tủ điện lớn hay trong các trạm biến áp. Tủ được bố trí phía trước tải điện và phía sau các tủ điện phân phối như tủ MSB, tủ MDB hay tủ DB.

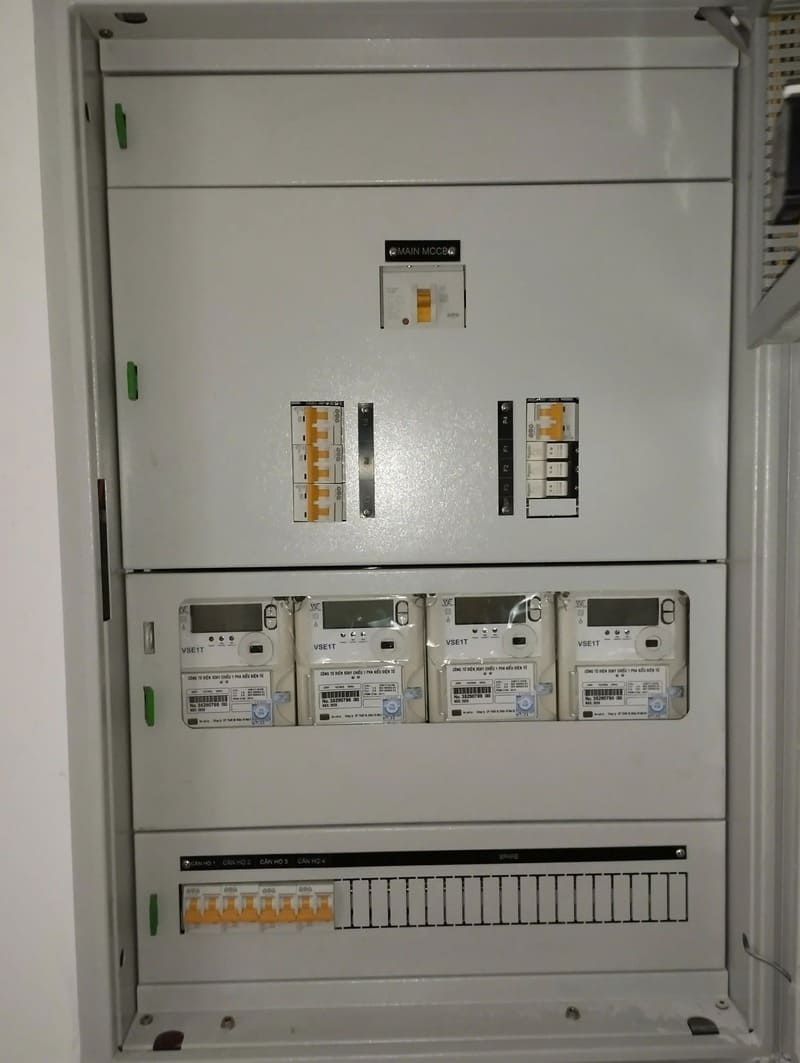

BTB Electric cung cấp thiết bị điện cho tủ công tơ
Tủ công tơ điện được BTB Electric đề xuất xây dựng đạt các tiêu chuẩn xếp hạng cao nhất tại Việt Nam. Tủ đạt tiêu chuẩn IEC 61439-1, chịu được các loại môi trường khắc nghiệt, hoàn thiện theo tiêu chuẩn RAL-7035. Kết cấu cửa đạt cấp bảo vệ IP4X – IP65 với miếng đệm đặc biệt.
BTB Electric cung cấp các thiết bị đóng ngắt tiêu chuẩn châu Âu cho tủ công tơ. MCCB BTB Electric dòng MF tiêu chuẩn và MCB BTB Electric dòng MA tiêu chuẩn được đề xuất lắp đặt với đa dạng giải pháp kết hợp dựa theo yêu cầu kỹ thuật.
