Tủ điện phân phối DB: Cấu tạo, nguyên lý và ứng dụng
Tủ điện phân phối DB là dòng tủ điện phân phối hạ thế phổ biến, sử dụng trong nhiều công trình lớn nhỏ cho mục đích sinh hoạt, thương mại và sản xuất. Dòng điện định mức qua tủ DB có thể đạt tới 1000A, cung cấp trực tiếp cho thiết bị hoặc nhóm thiết bị tiêu thụ. Trong bài viết này, BTB Electric gửi tới bạn thông tin về cấu tạo, chức năng và ứng dụng của tủ điện DB.
Tủ điện phân phối DB là gì?

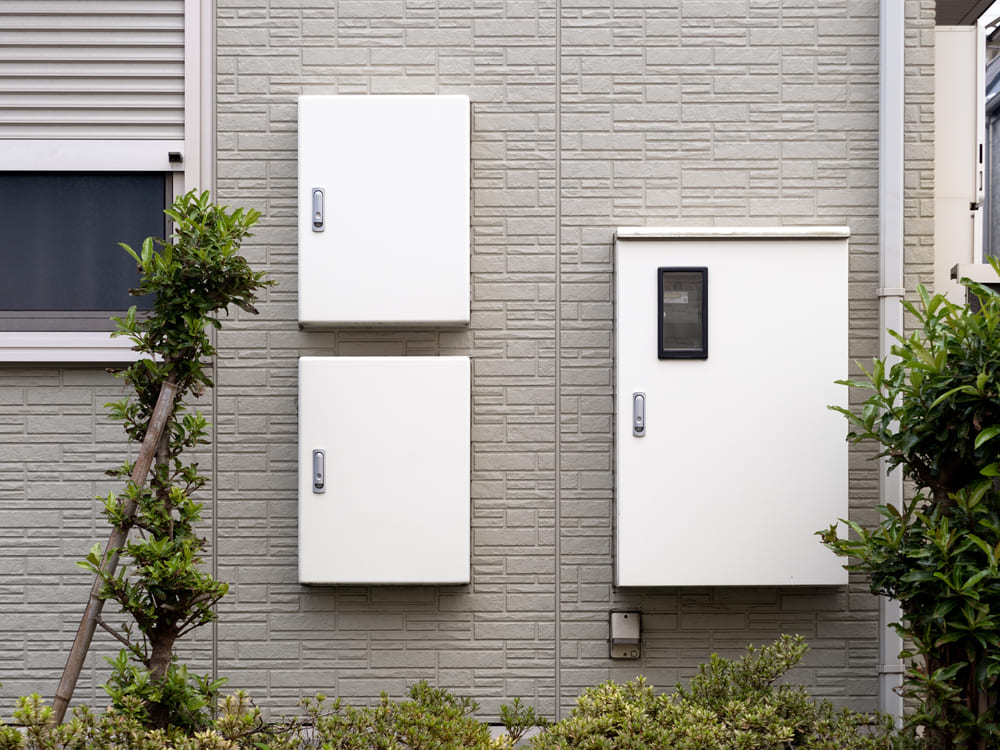

Tủ điện DB (Distribution Board) là tủ điện phân phối trong hệ thống điện hạ thế thuộc các công trình điện công nghiệp và dân dụng. Tủ DB được lắp đặt sau các tủ phân phối tổng MSB hoặc tủ phân phối MDB tại các nút chia tải và tiếp nhận nguồn điện. Tại đầu ra, tủ phân phối DB được đặt gần với các thiết bị phụ tải và phân phối dòng điện tới đó.
Nhiệm vụ của tủ DB là hỗ trợ truyền tải điện từ nguồn tới phụ tải, bảo vệ phụ tải trước các sự cố quá tải, ngắn mạch và các tình huống khác. Đồng thời, loại tủ điện này góp phần cách ly các thiết bị điện bên trong khỏi tác động xấu từ bên ngoài, đảm bảo an toàn cho người vận hành, người sử dụng điện.
Cấu tạo tủ điện phân phối DB

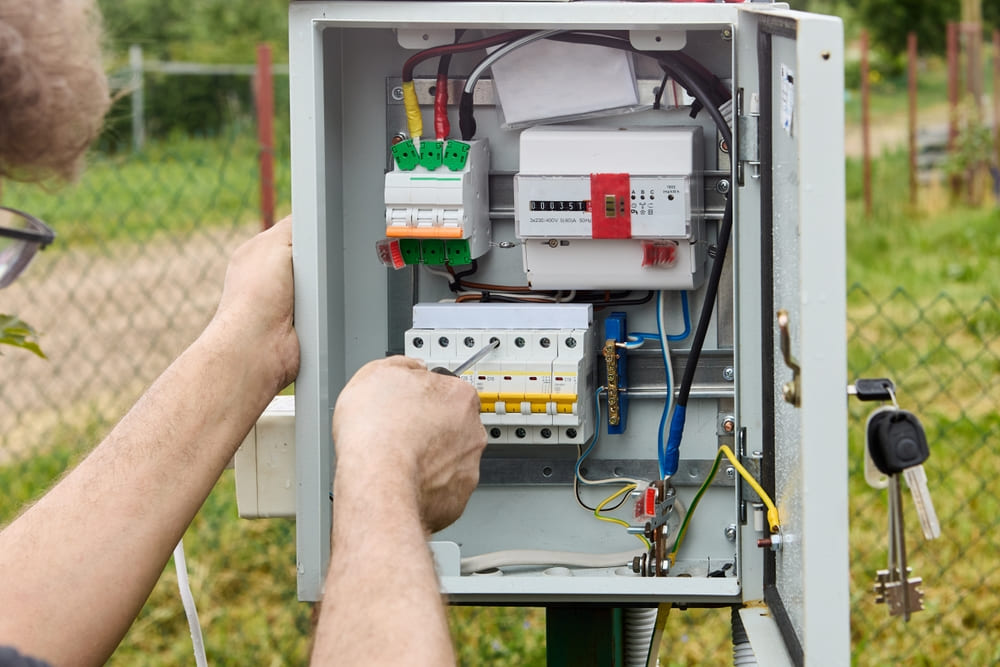

Tủ điện phân phối DB có kích thước nhỏ. Vỏ tủ DB làm từ thép hoặc nhôm gia công, sơn tĩnh điện, đạt chuẩn bảo vệ IP43, IP44, IP54,.... Kết cấu vỏ tủ chắc chắn, thuận tiện cho việc lắp đặt, bố trí các thiết bị bên trong và bảo vệ các thiết bị. Bên trong tủ bao gồm các thiết bị gồm: MCB/MCCB, cầu chì, đèn báo, đồng hồ đo điện áp - đo dòng điện - đo công suất tiêu thụ và một số linh kiện.
Tủ điện DB có thể bố trí 1 hoặc một vài ngăn chức năng, tùy theo kích thước và vai trò của tủ. Các ngăn có thể chia thành ngăn thiết bị đo lường, ngăn thiết bị đóng ngắt, ngăn thiết bị chất lượng điện, hệ thống thanh cái,... Bên ngoài tủ bố trí ngõ cáp điện, ngõ cài, mặt đồng hồ và đèn báo.
Thông số kỹ thuật của tủ phân phối DB:
| Thông số | Tiêu chuẩn kỹ thuật |
| Tiêu chuẩn chất lượng | IEC 60439-1, IEC 60529 |
| Điện áp định mức | 220 - 230 / 380 - 415 VAC |
| Tần số hoạt động | 50 Hz - 60Hz |
| Định mức dòng điện | Tối đa 1000A |
| Form tủ | 1, 2a, 2b, 3a, 3b, 4a, 4b hoặc tùy theo yêu cầu kỹ thuật |
| Cấp bảo vệ | IP43, IP44, IP54,... |
| Mức tăng nhiệt | Tối đa 50 độ C |
| Vật liệu vỏ | Thép, inox, tôn, bề mặt mạ kẽm, sơn tĩnh điện |
Chức năng của tủ điện DB
Các chức năng của tủ điện phân phối DB bao gồm cung cấp điện cho phụ tải, bảo vệ an toàn điện, đóng ngắt điện khi có sự cố.
Chức năng phân phối điện:
- Tủ DB nhận điện từ nguồn điện, tủ MSB, tủ MDB để phân phối tới các thiết bị điện trong hệ thống.
- Từ tủ điện DB chia ra nhiều lộ để phân phối điện tới từng nhóm thiết bị điện hoặc từng khu vực.
Chức năng bảo vệ điện:
- Tủ điện DB có các thiết bị bảo vệ, đóng ngắt điện để bảo vệ các thiết bị điện phía phụ tải khi phát hiện phía nguồn gặp sự cố.
- Tủ điện DB được bố trí các thiết bị đo lường điện, thiết bị cảnh báo khi gặp sự cố điện.
Chức năng cách ly điện:
- Kết cấu tủ DB kín, cách điện, cách ly thiết bị bên trong với môi trường bên ngoài và cách ly người sử dụng với các rủi ro về điện.
- Tủ DB có khóa an toàn để ngăn người truy cập trái phép vào bên trong tủ.
Một số chức năng khác của tủ điện phân phối DB: tính thẩm mỹ cho không gian lắp đặt, điều chỉnh mức điện áp, hạn chế rủi ro khi gặp thiên tai, hỏa hoạn.
Lợi ích khi sử dụng tủ điện DB
Tủ phân phối DB đa phần có thiết kế mở, dễ dàng mở rộng, lắp ghép để nâng công suất thiết kế. Tủ điện hạ thế này có kết cấu kín, tránh cho thiết bị bên trong bị bào mòn bởi nắng, bụi, mưa, ẩm,... Tủ có thể được lắp đặt âm tường hoặc đặt nổi tùy vị trí.
Đặt các vị trí ngõ cáp, đèn báo, đồng hồ,... trên tủ DB đều rõ ràng, khoa học, thuận tiện cho đấu lắp, vận hành và bảo trì sau này. Dây tải lớn nhất cho phép qua tủ DB có thể lên tới 1000A. Chất lượng của vỏ tủ và các thiết bị bên trong đều rất cao, đồng bộ về hiệu suất. Do vậy sử dụng tủ DB khi vận hành điện sẽ an toàn và hiệu quả hơn rất nhiều so với việc đặt trần các thiết bị.
Ứng dụng của tủ điện DB
Với vai trò đảm bảo hoạt động cho hệ thống phụ tải vừa và nhỏ, tủ điện phân phối DB được ứng dụng rộng rãi trong các hệ thống điện dân dụng, thương mại và sản xuất:
- Tòa nhà văn phòng, chung cư, bệnh viện, trường học, cảng, sân bay, nhà ga,..
- Siêu thị, trung tâm thương mại, trung tâm hội nghị, nhà hàng, khách sạn,...
- Nhà máy sản xuất, công trình xây dựng, nhà xưởng, trang trại,...
Tủ DB đa phần được dẫn điện từ nguồn hoặc từ tủ điện MDB, nối trực tiếp tới các hệ thống máy móc, hệ thống bơm, động cơ, hệ thống chiếu sáng,...
