Tủ điện hạ thế là gì? Phân loại và ứng dụng thực tế

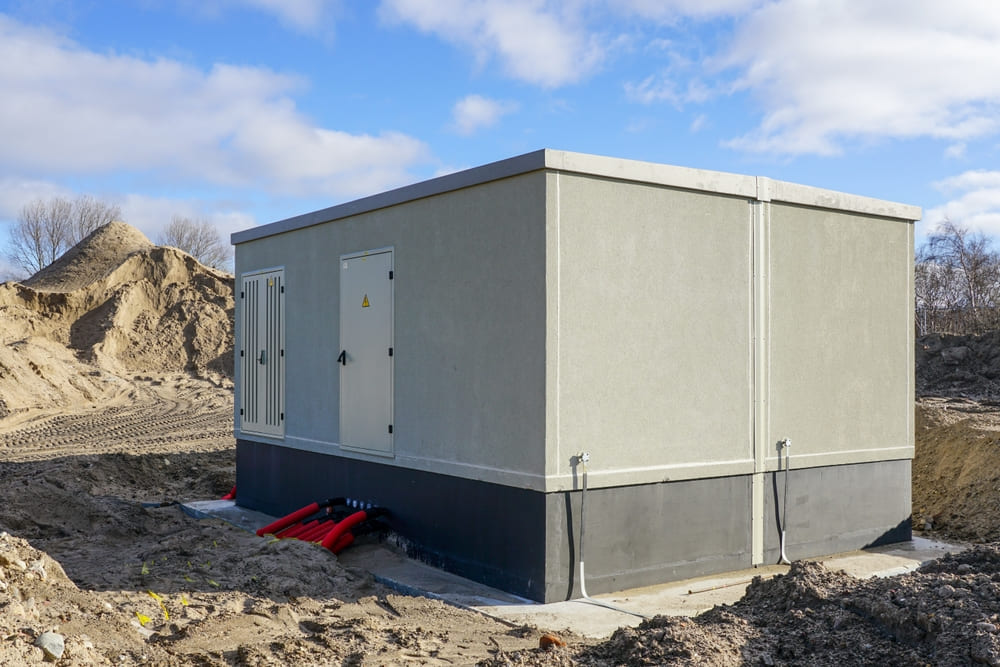

Trong hệ thống điện hạ thế như tại trạm biến áp hay khu kỹ thuật nhà máy, tủ điện đóng vai trò vô cùng quan trọng và bắt buộc phải có. Tủ điện hạ thế làm nhiệm vụ phân phối điện, vận hành hệ thống và bảo vệ các thiết bị phụ tải. Bài viết sau đây từ BTB Electric sẽ giúp bạn hiểu hơn về đặc điểm và giới thiệu các dòng tủ điện hạ thế hiện nay.
Tủ điện hạ thế là gì?
Tủ điện hạ thế là các loại tủ điện sử dụng cho mạng điện hạ thế, cấp điện áp không quá 1kV. Đây là tổ hợp vỏ tủ điện và các thiết bị hoạt động cho hệ thống điện 220V hoặc 380V. Tủ điện hạ thế có chức năng biến áp dòng điện cao thế, trung thế xuống điện hạ thế; chuyển đổi nguồn điện, phân phối điện xuống hệ thống và bảo vệ thiết bị điện. Tất cả các thiết bị điện trong hệ thống đều phải lắp sau tủ điện hạ thế.
Đặc điểm của các dòng tủ điện hạ thế
Tủ điện hạ thế có thiết kế hình khối hộp vuông hoặc khối hộp hình chữ nhật. Vỏ tủ là từ thép hoặc tôn, lắp ghép chắc chắn, sơn tĩnh điện.

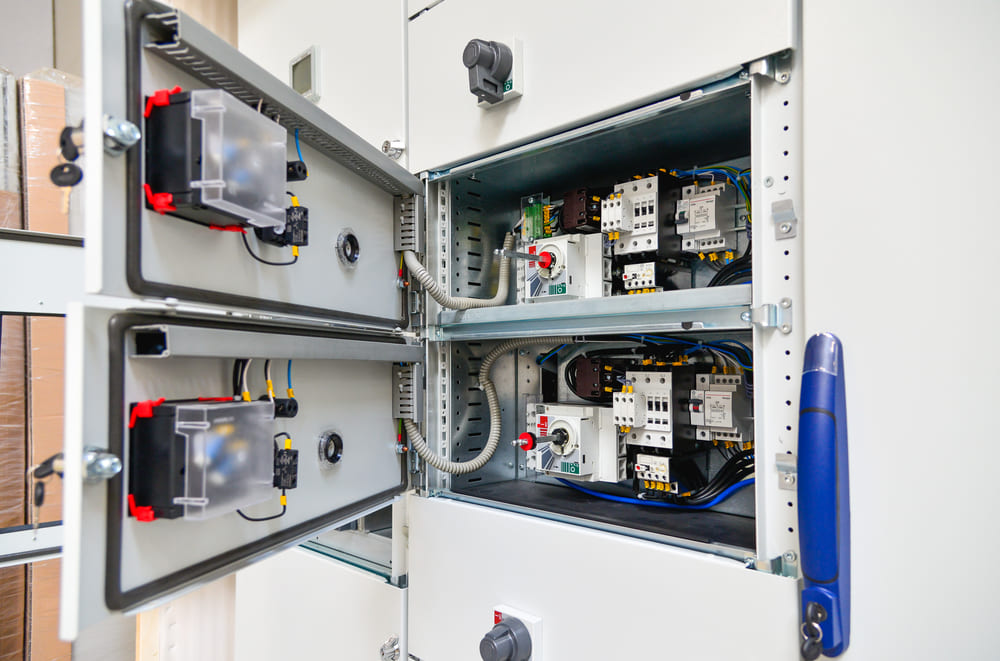

Bên trong tủ điện hạ thế có cấu tạo tương tự cấu tạo tủ điện nói chung, bao gồm các khoang, ngăn hay module riêng biệt. Mỗi module chứa cụm thiết bị riêng để dễ dàng vận hành, bảo dưỡng cũng như hạn chế tác động xấu giữa các thiết bị khác nhau. Đa phần tủ điện được sản xuất đạt các chuẩn chống nước IP để bảo đảm an toàn cho thiết bị điện.
Thiết bị đặt trong tủ điện hạ thế có nhiều loại, đa dạng kích cỡ và chức năng. Thường thấy nhất là nhóm thiết bị đóng cắt điện như MCB, MCCB, contactor,... có ở đa số tủ điện. Các linh kiện như dây điện, nút bấm, đèn báo,.. tuy đóng vai trò phụ nhưng không thể thiếu trong mọi tủ điện. Chi tiết các thiết bị xem tại: Các thiết bị và linh kiện trong tủ điện công nghiệp.
Bên cạnh đó, mỗi tủ điện có một chức năng khác nhau, ứng với các thiết bị đặc trưng như tủ chuyển nguồn có bộ chuyển nguồn ATS, tủ tụ bù có tụ bù công suất phản kháng, tủ MSB có ACB hoặc MCCB mức dòng ngắt cao,...
Việc chọn thông số thiết bị và vị trí lắp đặt trong tủ điện hạ thế đều phải tuân thủ theo bản vẽ để đảm bảo đúng kỹ thuật và thuận tiện xử lý sau này.
Xem thêm: Tiêu chuẩn thiết kế tủ điện hạ thế và cách lắp đặt
Ứng dụng của tủ điện hạ thế
Chức năng đầu tiên của tủ hạ thế là bảo vệ thiết bị điện bên trong khỏi bụi bẩn, ẩm mốc hay xâm nhập trái phép; tăng tuổi thọ cho thiết bị điện và tăng tính thẩm mỹ của khu vực đặt thiết bị. Chức năng thứ hai của tủ điện hạ thế là bảo vệ con người trước nguy cơ bị điện giật trong khi vận hành. Chức năng cuối cùng là hỗ trợ cung cấp điện, vận hành hệ thống điện, giám sát, xử lý sự cố và đảm bảo chất lượng hoạt động của các thiết bị điện.
Với những tính năng quan trọng trên, tủ điện hạ thế đang được ứng dụng rộng rãi trong rất nhiều công trình sử dụng điện hạ thế với đa dạng quy mô, bao gồm:
- Công trình công nghiệp: nhà xưởng, nhà máy, kho hàng, trung tâm điều hành, cơ sở hạ tầng khu công nghiệp, bến cảng,...
- Công trình thương mại: sân bay, nhà ga, bến tàu, bến xe, trung tâm thương mại, siêu thị, nhà hàng, khách sạn, khu nghỉ dưỡng, khu du lịch, bệnh viện, trường học,...
- Công trình dân dụng: tòa nhà văn phòng, tòa nhà chung cư, hộ gia đình, trang trại, công trình công cộng,...
Các loại tủ điện hạ thế thông dụng
Có các nhóm tủ điện hạ thế thông dụng là nhóm tủ điều khiển hạ thế, nhóm tủ phân phối điện hạ thế và các dòng tủ khác như tủ RMU, tủ phòng cháy chữa cháy,...
Tủ điều khiển hạ thế
Nhóm tủ điều khiển hạ thế bao gồm tủ điều khiển PLC, tủ điều khiển MCC, tủ điều khiển chiếu sáng, tủ điều khiển bơm chữa cháy, tủ xử lý nước thải,... Chức năng của tủ điều khiển là điều khiển hoạt động của thiết bị, động cơ trong hệ thống, bao gồm: điều chỉnh phương thức khởi động, điều chỉnh thông số hoạt động, điều chỉnh thời gian hoạt động,...
- Tủ điều khiển PLC sử dụng bộ điều khiển PLC HMI được lập trình sẵn giúp tăng tính tự động hóa cho hệ thống dây chuyền sản xuất.
- Tủ điều khiển MCC phụ trách điều khiển các khối động cơ trong nhà máy sản xuất gồm phân phối công suất, điều khiển tốc độ, điều chỉnh chiều quay, bảo vệ động cơ.
- Tủ điều khiển chiếu sáng điều khiển hoạt động của hệ thống chiếu sáng như thời điểm bật - tắt, cường độ sáng, vùng sáng, màu sắc ánh sáng,...
- Tủ điều khiển bơm chữa cháy vận hành hệ thống báo động và chữa cháy, bơm nước từ bồn chứa, điều tiết áp lực nước các súng chữa cháy,...
- Tủ điều khiển bơm nước thải vận hành hệ thống xử lý nước thải gồm máy bơm, thông gió, bồn chứa, bồn lắng, đo lường chất lượng nước thải,...
Tủ phân phối hạ thế
Nhóm tủ phân phối hạ thế bao gồm tủ tụ bù, tủ chuyển nguồn ATS, tủ phân phối tổng MSB, tủ phân phối nhánh MDB, tủ phân phối DB. Chức năng của tủ phân phối hạ thế là nhận điện từ phía nguồn và phân phối tới các khu vực hoặc các thiết bị điện trong hệ thống. Các thiết bị chính trong tủ phân phối điện hạ thế là MCCB, MCB, contactor, rơ le,... Ngoài ra có một số thiết bị đặc trưng như tụ bù trong tủ tụ bù, bộ chuyển nguồn ATS trong tủ ATS, ACB trong tủ tổng MSB,...
- Tủ phân phối MSB được đặt sát nguồn điện, có thêm nhiệm vụ chuyển đổi dòng điện từ trung thế, cao thế xuống điện hạ thế.
- Tủ phân phối nhánh MDB nhận nguồn điện từ tủ MSB tới tủ DB hoặc trực tiếp các thiết bị phụ tải, tủ MDB có thể thay thế tủ MSB.
- Tủ phân phối DB chủ yếu được đặt cạnh và phân phối điện trực tiếp tới các thiết bị phụ tải.
- Tủ ATS chuyển đổi điện nguồn chính sang nguồn phụ khi nguồn chính gặp sự cố mà không làm gián đoạn dòng điện.
- Tủ tụ bù làm tăng hệ số công suất để gia tăng chất lượng điện, giảm hao hụt năng lượng và giảm chi phí tiền điện định kỳ.
