Tủ điện là gì? Cấu tạo, chức năng và cách phân loại tủ điện

Tủ điện đóng vai trò là "bộ não" điều khiển và bảo vệ toàn bộ hệ thống điện. Việc thấu hiểu cấu tạo, chức năng và cách phân loại tủ điện là yếu tố then chốt để đảm bảo an toàn vận hành. Bài viết này của chúng tôi sẽ cung cấp cái nhìn toàn diện từ A-Z về tủ điện – thiết bị không thể thiếu trong kỷ nguyên công nghiệp hóa.

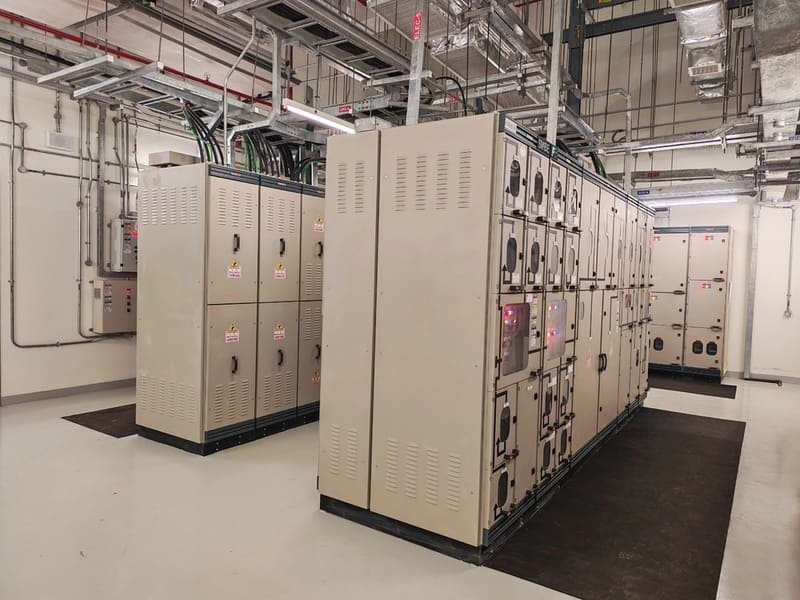

Tủ điện là gì?

Tủ điện (tên tiếng Anh là Electric Cabinet) là thiết bị bảo vệ cốt lõi trong mọi hệ thống điện, được thiết kế dưới dạng hình khối chữ nhật hoặc hình vuông với lớp vỏ sơn tĩnh điện bền bỉ. Chức năng chính của tủ là chứa đựng và bảo vệ các thiết bị, linh kiện như cầu dao, aptomat, đồng hồ đo, nút nhấn... nhằm hỗ trợ việc điều khiển và giám sát mạch điện tập trung.

Nhờ có tủ điện, việc điều khiển, quản lý tất cả các thiết bị và mạch điện cơ khí có trong hệ thống, cũng như khắc phục các sự cố kỹ thuật trở nên thuận tiện và an toàn hơn bao giờ hết. Tùy vào quy mô của công trình - từ nhà ở đến nhà máy sản xuất - cấu tạo và số lượng thiết bị bên trong tủ sẽ được tùy biến để đáp ứng chính xác nhu cầu phụ tải.

Cấu tạo một tủ điện tiêu chuẩn

Một tủ điện tiêu chuẩn thường được cấu thành từ 3 bộ phận trọng yếu là: Vỏ tủ, nhóm thiết bị điện bên trong và phụ kiện hỗ trợ.

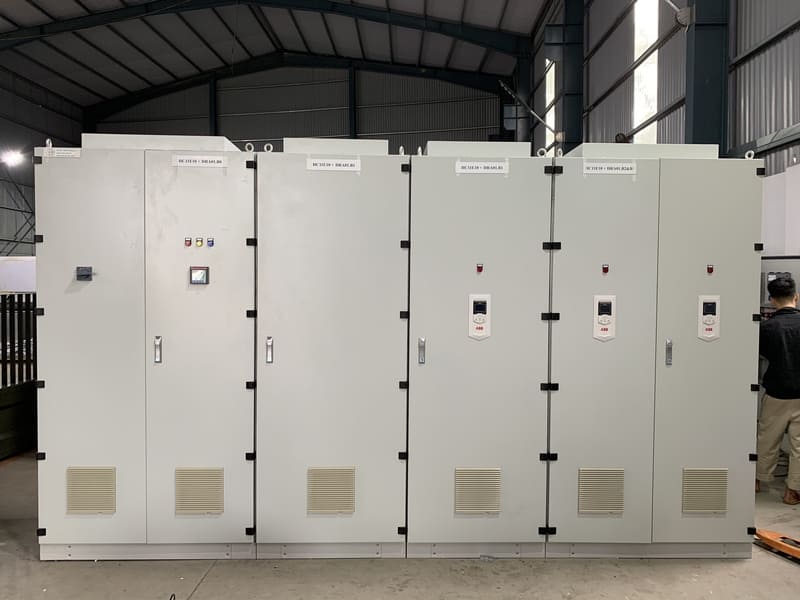

Vỏ tủ

Vỏ tủ điện thường được chế tạo từ các tấm kim loại như thép cán nguội, nhôm hoặc thép không gỉ (Inox 304/316) với độ dày tiêu chuẩn, bề mặt được hoàn thiện bằng lớp sơn tĩnh điện bền bỉ. Thiết kế bên trong được phân chia thành các khoang, ngăn khoa học nhằm tối ưu hóa việc bố trí thiết bị và cách ly dòng điện.

Ngoài chức năng nâng đỡ thiết bị, vỏ tủ đóng vai trò là "lớp giáp" bảo vệ hệ thống khỏi bụi bẩn, độ ẩm, côn trùng và các tác động cơ học. Để đảm bảo vận hành an toàn trong mọi điều kiện môi trường, vỏ tủ phải tuân thủ các tiêu chuẩn bảo vệ quốc tế như IP (IEC 60529) hoặc NEMA. Trong đó, các thông số về cấp độ bảo vệ, khả năng chống ăn mòn và kích thước kỹ thuật cần được niêm phong hoặc in rõ ràng trên nhãn mác bề mặt để thuận tiện cho việc giám sát và bảo trì.

Các thiết bị điện bên trong

Các thiết bị điện thường xuất hiện trong tủ điện gồm có:

• Thiết bị đóng cắt chính: Bao gồm ACB, MCCB, MCB, RCBO, cầu dao, cầu chì… chịu trách nhiệm đóng/ngắt mạch điện trước các sự cố như quá tải, quá dòng, ngắn mạch, rò rỉ…
• Thiết bị điều khiển: Gồm có contactor, relay, biến tần, bộ khởi động mềm để tự động điều khiển hoạt động của hệ thống.
• Dây dẫn và thiết bị đấu nối: Dây cáp điện, đầu cosse, thanh cái… để kết nối các mạch điện và truyền tải dòng điện cường độ lớn.

Phụ kiện hỗ trợ

• Thanh ray DIN: Giúp cố định và cho phép lắp đặt các thiết bị điện một cách linh hoạt.
• Thiết bị hiển thị và cảnh báo: Đèn chỉ báo, nút nhấn, nút dừng khẩn cấp, đồng hồ đo điện áp, dòng điện, màn hình hiển thị… thường đặt ở mặt ngoài tủ để thuận tiện quan sát và kiểm tra.

Với các dòng tủ chuyên dụng sẽ có các thiết bị chuyên biệt như tủ tụ bù chứa tụ bù và cuộn kháng, tủ chuyển nguồn chứa bộ chuyển nguồn tự động ATS và bộ điều khiển ATS…

Chức năng của tủ điện

Việc lắp đặt tủ điện không đơn thuần là yêu cầu kỹ thuật mà còn là giải pháp toàn diện cho hệ thống điện hiện đại với các chức năng chính sau:

• Quản lý & Phân phối thông minh: Tủ điện đóng vai trò đầu não, giúp phân phối dòng điện đến các mạch nhánh một cách có hệ thống. Từ đó giúp kiểm soát tải hiệu quả, ngăn ngừa tình trạng quá tải cục bộ và đảm bảo năng lượng được cung cấp ổn định.
• Bảo vệ toàn diện: Đây là lớp rào chắn kiên cố bảo vệ các thiết bị, linh kiện nhạy cảm bên trong khỏi va đập cơ học, bụi bẩn và độ ẩm. Quan trọng hơn, tủ điện cách ly hoàn toàn các phần tử mang điện, đảm bảo an toàn tuyệt đối cho người vận hành trước các nguy cơ rò rỉ hay phóng điện.
• Tối ưu hóa vận hành: Thông qua hệ thống đèn báo, đồng hồ đo và bảng điều khiển tập trung, kỹ sư có thể dễ dàng theo dõi chỉ số và giám sát hoạt động của toàn hệ thống từ một khu vực tập trung. Điều này giúp rút ngắn thời gian kiểm tra, phát hiện lỗi nhanh chóng và tiết kiệm tối đa chi phí bảo trì.
• Đảm bảo tính liên tục trong tình huống khẩn cấp: Với thiết kế chống cháy và chịu lực tốt, tủ điện gia tăng tính tin cậy cho hệ thống, đảm bảo các thiết bị bảo vệ hoạt động chính xác ngay cả trong những điều kiện khắc nghiệt nhất.
• Đảm bảo tính thẩm mỹ: Tủ điện giúp quy hoạch thiết bị, dây dẫn gọn gàng, tạo nên sự chuyên nghiệp và thẩm mỹ cho không gian lắp đặt, đặc biệt là trong các tòa nhà thương mại và nhà máy hiện đại.

Nguyên lý hoạt động của tủ điện

Tủ điện vận hành như một trung tâm điều phối năng lượng trong hệ thống, chịu trách nhiệm tiếp nhận nguồn điện tổng và phân bổ khoa học đến các mạch nhánh. Điểm cốt lõi trong thiết kế của tủ điện là tính độc lập: mỗi mạch phụ tải đều được giám sát bởi một thiết bị bảo vệ riêng biệt, đảm bảo các sự cố cục bộ được cô lập hoàn toàn, không gây ảnh hưởng dây chuyền đến toàn bộ hệ thống.

Quy trình vận hành tiêu chuẩn của tủ điện bao gồm 3 giai đoạn như sau:

• Tiếp nhận năng lượng: Nguồn điện chính (từ điện lưới hoặc máy phát) sẽ được kết nối trực tiếp với tủ điện chính thông qua thiết bị đóng cắt tổng và tập trung tại hệ thống thanh cái - trục xương sống dẫn điện đi qua các bộ phận khác của tủ.
• Phân phối và điều tiết: Từ thanh cái, dòng điện được chia nhỏ đến các mạch riêng lẻ. Cơ chế này giúp tủ điện quản lý tải hiệu quả, ngăn ngừa tình trạng quá tải cục bộ tại các khu vực tiêu thụ.
• Cơ chế an toàn đa tầng: Tủ điện được trang bị các lớp bảo vệ nghiêm ngặt gồm chống quá tải, ngắn mạch và rò rỉ điện. Đặc biệt, các hệ thống hiện đại còn tích hợp thiết bị chống sét lan truyền (SPD), giúp bảo vệ các linh kiện điện tử nhạy cảm trước các đợt quá áp đột ngột.

Cách phân loại tủ điện

Để đáp ứng nhu cầu đa dạng của từng công trình, tủ điện được phân loại dựa trên 3 tiêu chí cốt lõi là: chức năng vận hành, vị trí lắp đặt và cấp điện áp.

Theo chức năng

Đây là cách phân loại quan trọng nhất, giúp định hình thiết bị bên trong tủ:

• Tủ RMU (Ring Main Unit): Sử dụng cho các trạm biến áp trung thế, trạm phân phối. Chức năng chính là đóng cắt, bảo vệ và đo lường các tín hiệu điện trong hệ thống vòng mạch kín.

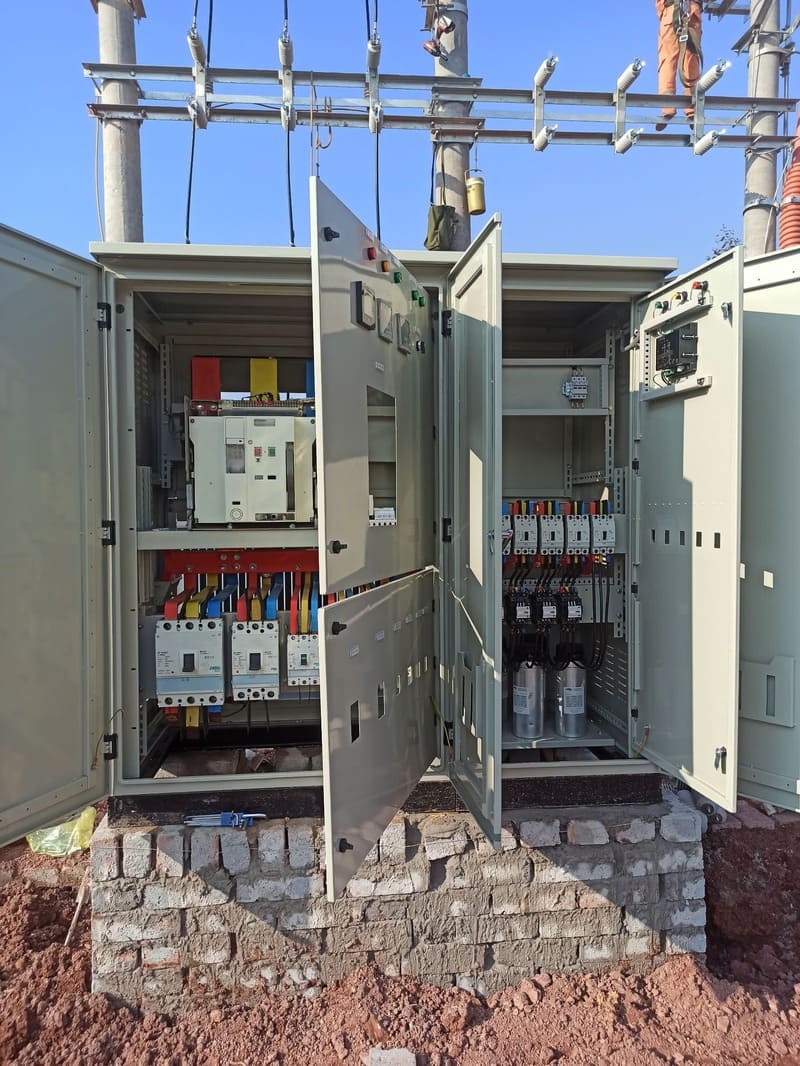

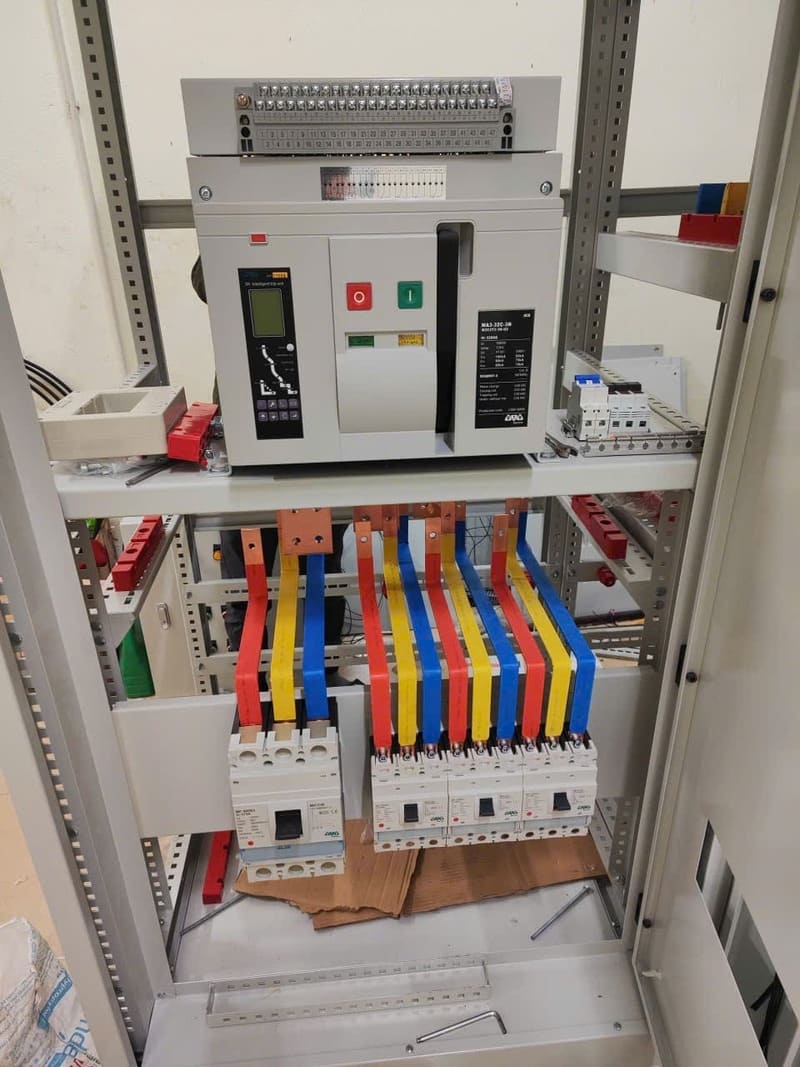

• Tủ điện tổng MSB (Main Distribution Board): Được lắp đặt ngay sau trạm biến áp hạ thế. Chức năng chính của MSB là đóng cắt, bảo vệ và phân phối luồng điện chính đến các tủ nhánh (MDB/DB) hoặc các phụ tải công suất lớn.
• Tủ chuyển nguồn tự động ATS (Automatic Transfer Switch): Đảm nhận vai trò chuyển đổi nguồn điện linh hoạt giữa nguồn lưới chính và nguồn dự phòng (máy phát điện) khi có sự cố, đảm bảo hệ thống vận hành liên tục 24/7.
• Tủ hòa đồng bộ: Sử dụng để kết nối các nguồn phát điện độc lập (như nhiều máy phát điện) hoặc hòa lưới điện quốc gia, giúp tối ưu hóa công suất và đảm bảo an toàn nguồn cung.

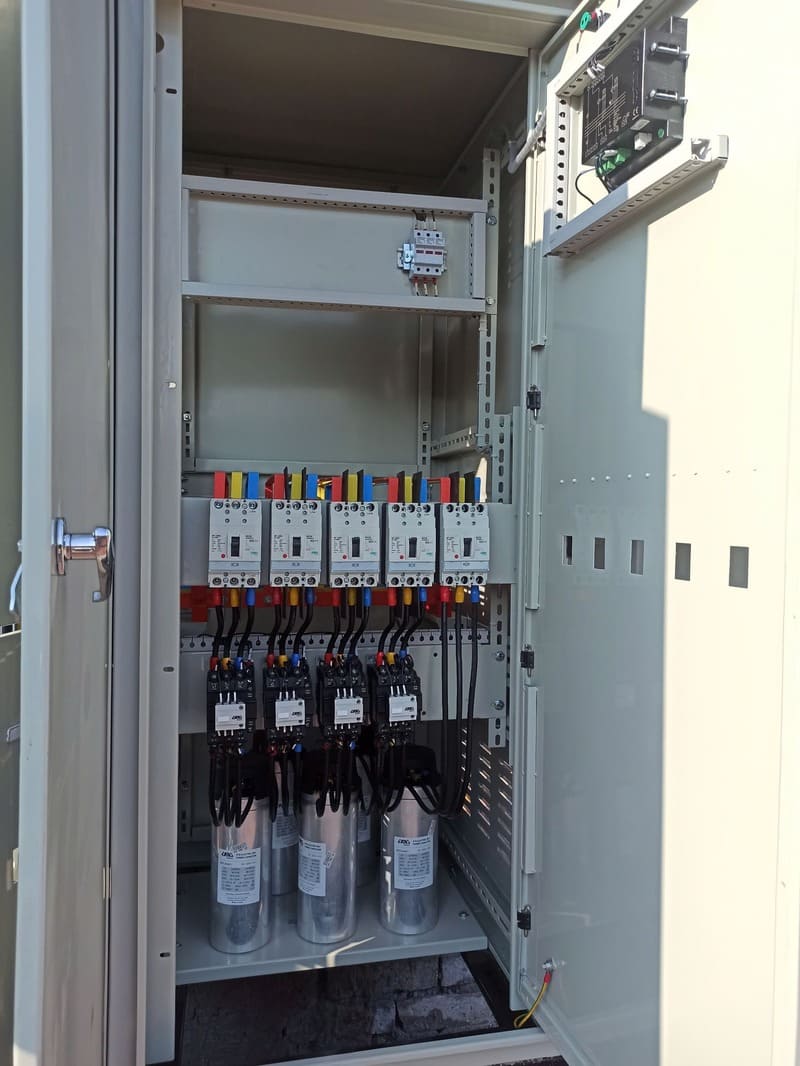

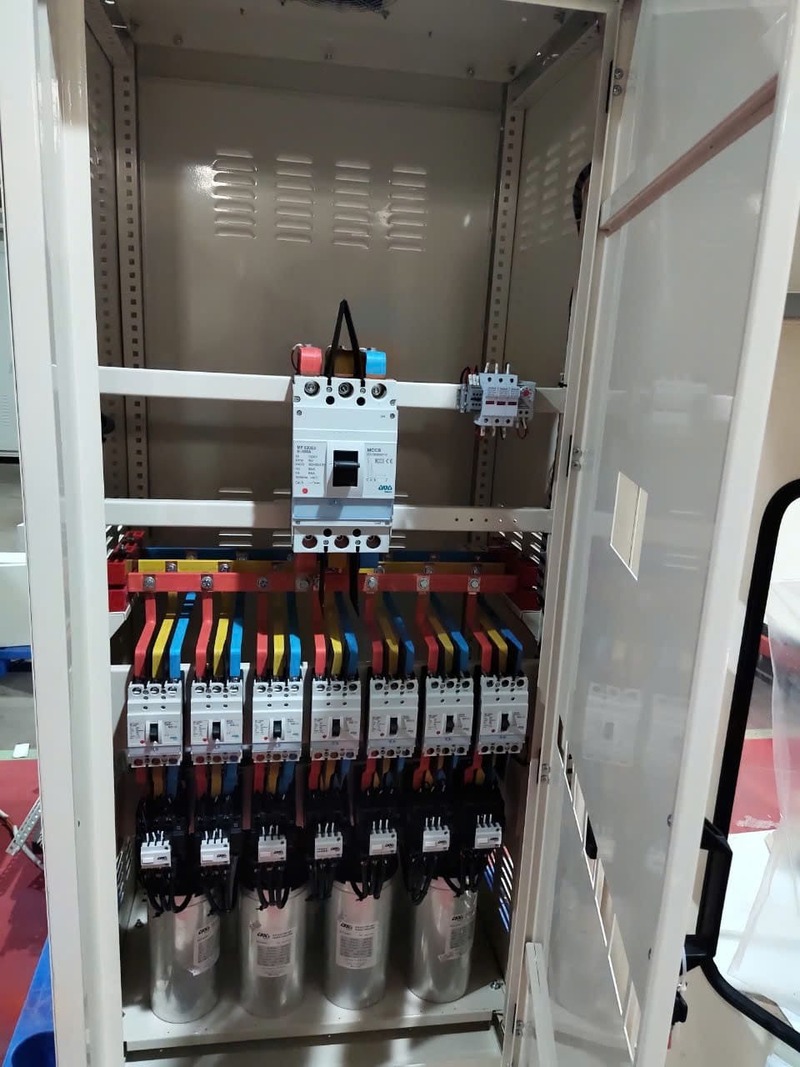

• Tủ tụ bù (Capacitor Cabinet): Có nhiệm vụ bù công suất phản kháng và nâng cao hệ số công suất, giúp doanh nghiệp giảm thiểu tổn thất điện năng và tránh bị phạt tiền điện vô công từ điện lực.

Theo vị trí lắp đặt

• Tủ điện trong nhà (Indoor): Thường là các dòng tủ phân phối nhánh (DB), tủ điều khiển, với thiết kế chú trọng vào tính nhỏ gọn, thẩm mỹ. Vỏ tủ thường được làm từ thép sơn tĩnh điện, nhựa ABS hoặc Composite với cấp bảo vệ tiêu chuẩn (thường từ IP31 đến IP42).
• Tủ điện ngoài trời (Outdoor): Được thiết kế với mái che và lớp vỏ chịu được môi trường khắc nghiệt (nắng, mưa, bụi). Vật liệu ưu tiên là thép sơn tĩnh điện đặc biệt hoặc Inox 304 chống gỉ sét. Chỉ số bảo vệ thường đạt từ IP54 đến IP66, đi kèm khả năng chịu nhiệt, chống cháy lên đến 3 giờ và chống ăn mòn cao.

Theo điện thế

• Tủ điện trung thế: Vận hành ở điện áp từ 1kV đến 35kV, thường lắp đặt trong các trạm biến áp nhà máy, khu công nghiệp để đóng ngắt và bảo vệ đường dây truyền tải.
• Tủ điện hạ thế: Vận hành ở điện áp dưới 1kV (thường là 220V/380V). Đây là loại tủ phổ biến nhất, ứng dụng rộng rãi từ dân dụng đến các bảng điện phân phối trong công nghiệp.

Ngoài ra, tủ điện cũng có thể được phân loại theo một số tiêu chí sau.

Theo Form tủ (Tiêu chuẩn IEC 61439)

• Form 1: Không có ngăn cách giữa các bộ phận bên trong.
• Form 2 (2a/2b): Ngăn cách giữa thanh cái và các đơn vị chức năng (thiết bị).
• Form 3 (3a/3b): Ngăn cách giữa các đơn vị chức năng với nhau và với thanh cái.
• Form 4 (4a/4b): Mức độ bảo vệ cao nhất, ngăn cách hoàn toàn giữa các thiết bị, thanh cái và các đầu nối cáp ra; phù hợp với các dự án yêu cầu độ an toàn cực cao như trung tâm dữ liệu hoặc bệnh viện.

Theo cấu trúc lắp đặt

• Tủ đứng: Kích thước lớn, có khả năng chịu lực chắc chắn, thường dùng cho các tủ tổng MSB hoặc tủ điều khiển máy móc công suất lớn.
• Tủ treo tường: Thiết kế nhỏ gọn, tiết kiệm diện tích, thường dùng làm tủ phân phối tầng (DB) hoặc tủ điện dân dụng trong các căn hộ, văn phòng.
• Tủ âm tường: Được lắp chìm vào trong tường, giúp tối ưu hóa thẩm mỹ và không gian sử dụng, cực kỳ phổ biến trong các chung cư và biệt thự hiện đại.

Theo vật liệu chế tạo vỏ tủ

• Tủ thép sơn tĩnh điện: Loại tủ phổ biến nhất, chiếm khoảng 80% thị trường nhờ chi phí hợp lý, độ bền cao và màu sắc thẩm mỹ.
• Tủ Inox (304/316): Chuyên dùng cho các môi trường đặc thù như nhà máy thực phẩm, dược phẩm, hoặc các khu vực ven biển có nồng độ muối cao để chống ăn mòn tuyệt đối.
• Tủ nhựa / Composite: Thường dùng cho các tủ điện nhỏ trong dân dụng hoặc các trạm điện ngoài trời tại các khu vực ẩm ướt, giúp cách điện an toàn và chống oxy hóa.

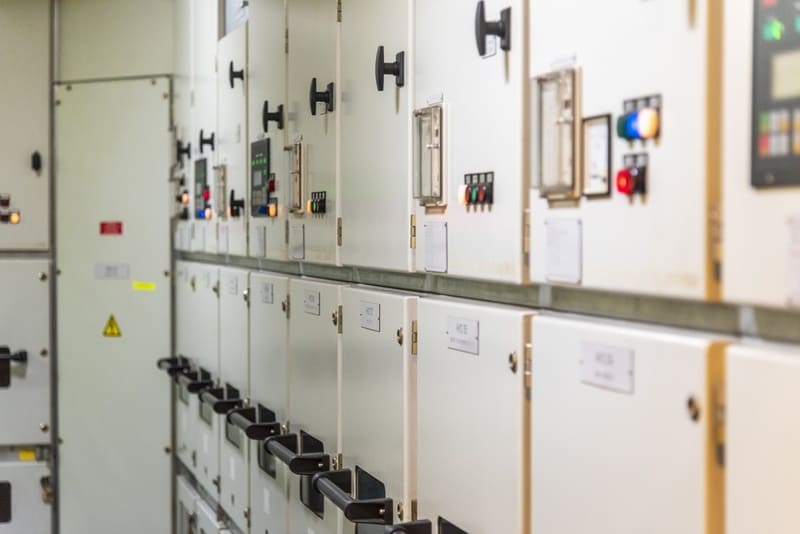

Ứng dụng của tủ điện

Tủ điện được ứng dụng đa dạng trong mọi hệ thống điện. Tùy vào tính chất, yêu cầu của hệ thống mà tủ điện sẽ đảm nhận các chức năng chuyên biệt khác nhau.

Ứng dụng dân dụng

Tại các không gian sinh hoạt như hộ gia đình, biệt thự, căn hộ cao cấp, tủ điện đóng vai trò là “người bảo vệ” không thể thiếu.

• Chức năng: Quản lý và phân phối năng lượng đến các phụ tải như hệ thống chiếu sáng, điều hòa (HVAC) và các thiết bị gia dụng (tủ lạnh, tivi, bếp điện...).
• Đặc điểm: Thường sử dụng các dòng tủ điện âm tường bằng nhựa hoặc kim loại nhỏ gọn, chú trọng vào tính thẩm mỹ. Hệ thống chủ yếu dùng các thiết bị bảo vệ như MCB, RCBO (chống quá tải, ngắn mạch và rò điện) để đảm bảo an toàn tuyệt đối cho các thành viên trong gia đình.
• Xu hướng mới: Tích hợp các bộ chuyển nguồn tự động cho hệ thống điện mặt trời mái nhà hoặc máy phát điện dự phòng gia đình.

Ứng dụng thương mại

Các công trình thương mại đòi hỏi sự phân phối điện phức tạp và khả năng chịu tải cao hơn so với dân dụng. Vì vậy, tủ điện cho các ứng dụng này cũng có sự khác biệt.

• Chức năng: Tủ điện được phân chia thành các tủ bảng điện chuyên dụng cho từng hệ thống: chiếu sáng công cộng, hệ thống thang máy, hệ thống bơm phòng cháy chữa cháy (PCCC) và điều hòa trung tâm.
• Đặc điểm: Đòi hỏi tính ổn định cực cao. Ngoài việc đóng cắt, tủ điện thương mại thường tích hợp thêm thiết bị chống sét lan truyền (SPD) và các bộ lọc nhiễu để bảo vệ dữ liệu, máy tính và các thiết bị văn phòng nhạy cảm.

Ứng dụng công nghiệp

Đây là môi trường khắc nghiệt nhất, đòi hỏi tủ điện phải có độ bền bỉ và sở hữu các tính năng điều khiển thông minh.

• Chức năng: Quản lý tải nặng, cung cấp năng lượng cho dây chuyền sản xuất, máy móc và động cơ công suất lớn.
• Đặc điểm: Vỏ tủ thường là thép dày sơn tĩnh điện hoặc Inox, có khả năng chịu nhiệt và chống rung lắc. Hệ thống điều khiển thường tích hợp PLC và màn hình HMI, cho phép kỹ sư giám sát và vận hành từ xa, tối ưu hóa quy trình sản xuất tự động.

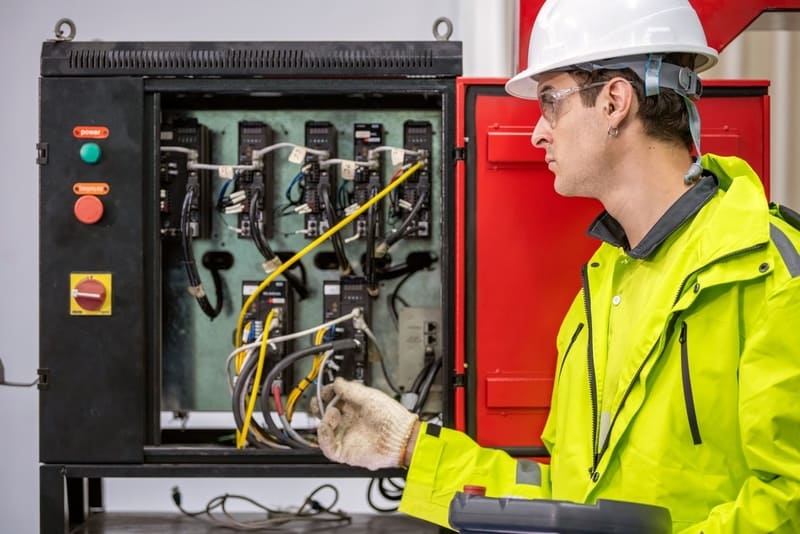

Những lưu ý quan trọng khi chọn mua tủ điện

Để chọn được loại tủ phù hợp và bền bỉ, bạn cần lưu tâm đến 4 tiêu chí cốt lõi dưới đây.

Xác định nhu cầu và vị trí lắp đặt

• Môi trường lắp đặt: Nếu lắp trong nhà, bạn có thể chọn tủ thép sơn tĩnh điện tiêu chuẩn. Tuy nhiên, nếu lắp ngoài trời hoặc tại các khu vực có hóa chất, hãy ưu tiên tủ có mái che, gioăng cao su chống nước và vật liệu Inox 304 để tránh tình trạng gỉ sét, ăn mòn.
• Chỉ số IP: Đảm bảo chỉ số IP phù hợp với đặc thù của từng vị trí lắp đặt (Ví dụ: IP43 cho trong nhà và ít nhất IP54 - IP66 cho khu vực ngoài trời).

Kích thước tủ và khả năng mở rộng

Sai lầm của nhiều người trong quá trình lựa chọn tủ điện là chọn 1 chiếc tủ vừa khít với số lượng thiết bị hiện có. Nên chọn tủ có kích thước lớn hơn khoảng 20% - 30% không gian trống để giúp tủ tản nhiệt tốt hơn và thuận tiện cho nhu cầu mở rộng, nâng cấp thiết bị trong tương lai mà không cần thay mới toàn bộ vỏ tủ.

Độ dày và chất lượng vỏ tủ

Một vỏ tủ điện đúng tiêu chuẩn phải có độ dày từ 1.0mm đến 2.0mm tùy theo kích thước. Vỏ tủ quá mỏng sẽ dễ bị biến dạng khi lắp các thiết bị nặng như biến áp hay thanh cái đồng, đồng thời khả năng chịu va đập cơ học sẽ kém đi đáng kể.

Ngoài ra, cần chắc chắn lớp sơn tĩnh điện bên ngoài đạt chất lượng: không bị bong tróc, lớp sơn mịn màng và đồng nhất.

Lựa chọn đơn vị sản xuất uy tín

Ưu tiên chọn mua tủ điện tại các thương hiệu thiết bị điện uy tín trên thị trường. Tại đây, bạn sẽ được các kỹ sư tư vấn chi tiết về sơ đồ đấu nối, cách chọn dòng định mức phù hợp để tránh tình trạng mua nhầm, lắp sai, gây lãng phí và mất an toàn.

BTB Electric hiện cung cấp 3 dòng vỏ tủ điện đáp ứng chất lượng chuẩn Châu Âu gồm: tủ điện âm tường, tủ điện nổi và tủ sắt lắp nổi, phù hợp với các ứng dụng dân dụng và thương mại. Tủ điện của chúng tôi được sản xuất theo tiêu chuẩn IEC 60439-3, cấp bảo vệ IP30 và khả năng chống cháy lên tới 650°C trong vòng 30s, là lựa chọn thích hợp cho các nhu cầu bảo vệ và đảm bảo tính thẩm mỹ trong các công trình hiện đại.

Một số câu hỏi thường gặp về tủ điện là gì?

Câu hỏi 1: Làm thế nào để lựa chọn kích thước tủ điện phù hợp?

Trả lời: Kích thước tủ điện được xác định dựa trên số lượng, kích thước các thiết bị bên trong và khoảng cách đi dây cần thiết. Một quy tắc vàng trong kỹ thuật là bạn nên chọn vỏ tủ có không gian trống khoảng 20 - 30% so với dự tính ban đầu. Điều này không chỉ giúp thiết bị tản nhiệt tốt hơn mà còn giúp việc bảo trì, nâng cấp sau này trở nên dễ dàng.

Câu hỏi 2: Thời gian lắp đặt tủ điện trung bình mất bao lâu?

Trả lời: Tùy vào tính chất và quy mô của tủ điện mà thời gian lắp đặt sẽ khác nhau. Thông thường, tủ điện đơn giản chỉ có 1-2 ngăn cần từ 1-2 ngày để hoàn thành. Tủ điện phức tạp cho hệ thống chuyên biệt lại cần từ 5-10 ngày mới có thể hoàn thiện.

Câu hỏi 3: Có cần thiết phải bảo trì tủ điện không?

Trả lời: Có. Tủ điện cần được bảo dưỡng, kiểm tra định kỳ từ 6 tháng - 1 năm/lần để kịp thời phát hiện các sự cố tiềm ẩn. Riêng tủ điện trong môi trường công nghiệp, tần suất kiểm tra có thể dày đặc hơn, từ 3 - 6 tháng/lần.

Câu hỏi 4: Có nên tự lắp đặt tủ điện tại nhà không?

Trả lời: Với các tủ điện dân dụng trong hộ gia đình, bạn hoàn toàn có thể tự lắp đặt nếu có kiến thức cơ bản về điện. Tuy nhiên, với các hệ thống tủ công nghiệp phức tạp, việc lắp đặt cần được thực hiện bởi các kỹ sư hoặc đơn vị chuyên môn. Việc đấu nối sai kỹ thuật không chỉ gây hỏng hóc thiết bị mà còn tiềm ẩn nguy cơ cháy nổ và mất an toàn tính mạng.
