Tủ điện nhẹ là gì? Vai trò và ứng dụng trong đời sống

Trong hầu hết các hệ thống chiếu sáng, camera, internet,... bạn đều dễ dàng bắt gặp tủ điện nhẹ - thiết bị đóng vai trò chứa và bảo vệ các thiết bị điện bên trong. Vậy tủ điện nhẹ là gì? Tủ điện này có vai trò như thế nào trong đời sống. Bạn có thể tìm hiểu thông qua bài viết của chúng tôi.

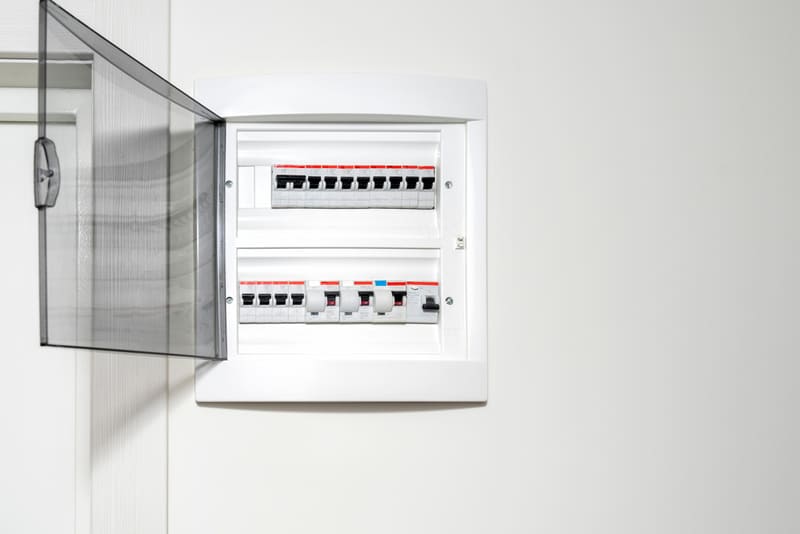

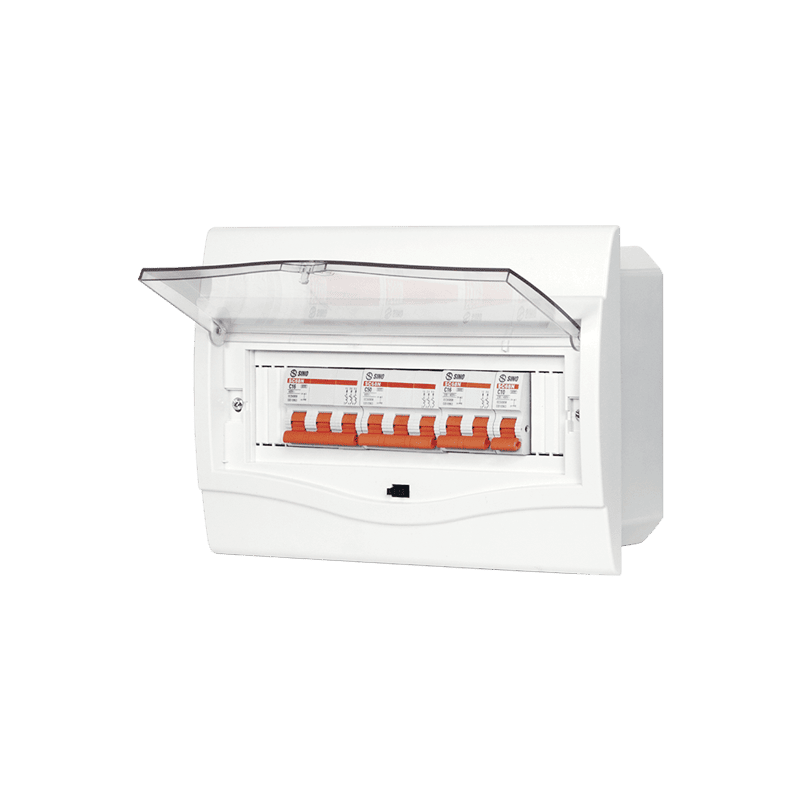

Khái niệm tủ điện nhẹ

Tủ điện nhẹ (hay còn gọi là tủ điện ELV – Extra Low Voltage) là một phần không thể thiếu của hệ thống điện nhẹ, thường hoạt động ở điện áp thấp (dưới 50VAC hoặc 120VDC), có chức năng chính là điều khiển hoạt động của các thiết bị trong hệ thống camera giám sát, báo cháy, điều khiển chiếu sáng, hệ thống âm thanh,…

Tủ điện nhẹ có thiết kế nhỏ gọn, dễ lắp đặt với lớp vỏ được sản xuất từ chất liệu chính là thép, bên ngoài phủ sơn tĩnh điện giúp tăng độ bền, chống rò rỉ điện, cũng như bảo vệ các linh kiện và mạch điện bên trong. Thiết bị này thường được sử dụng trong các ứng dụng đơn giản của hộ gia đình, văn phòng, các công trình xây dựng nhỏ…

IEC 61439-3 là tiêu chuẩn quốc tế phổ biến áp dụng cho vỏ inox của tủ điện nhẹ, quy định các thông số trong việc thiết kế và chế tạo tủ điện nhằm đảm bảo an toàn và hiệu quả trong việc điều khiển và bảo vệ các thiết bị điện.

• Tải cực đại: 63A
• Điện áp cực đại: 220VAC
• Số module = 18mm9, 12, 18, 24, 27, 36, 54
• Tần số: 50/60 Hz

Ngoài ra, khoảng cách giữa 2 hàng tủ điện nhẹ cũng là một tiêu chuẩn quan trọng để đảm bảo không có quá nhiều tủ điện được đặt trong khu vực nhỏ, dẫn đến nguy cơ cháy nổ hoặc các vấn đề khác như cản trở trong việc truy cập và bảo trì tủ điện. Theo tiêu chuẩn này, khoảng cách giữa 2 hàng tủ điện nhẹ phải là 150mm.

• Khoảng cách giữa 2 hàng: 150mm
• Cấp bảo vệ: IP31
• Chất liệu vỏ và thân tủ: Được làm bằng thép sơn tĩnh điện
• Màu sắc: RAL 7232/ 7035
• Độ dày của tấm thép hộp và nắp: 0.8mm
• Thiết bị ngõ vào: RCCB, RCBO và MCB

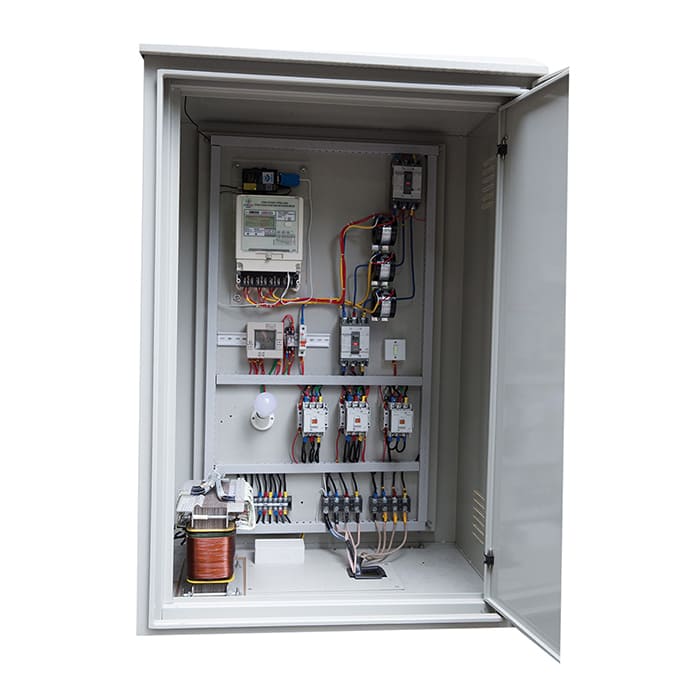

Cấu tạo của tủ điện ELV

Tương tự tủ điện dân dụng, cấu trúc cơ bản của tủ điện nhẹ cũng gồm 2 thành phần chính là vỏ tủ và các linh kiện, thiết bị bên trong.

• Vỏ tủ: Làm bằng thép, sơn tĩnh điện bên ngoài, có chức năng chứa và bảo vệ thiết bị điện, linh kiện bên trong khỏi các tác động bên ngoài như bụi bẩn, độ ẩm, nước, va đập…
• Thiết bị đóng cắt: Như aptomat/cầu chì để bảo vệ hệ thống khỏi quá tải, ngắn mạch.
• Thiết bị điều khiển: Như bộ điều khiển trung tâm, bộ định tuyến, bộ chuyển đổi để kết nối và điều khiển các thiết bị ngoại vi, contactor - relay để chuyển mạch tự động hoặc đóng mở cầu dao theo điều khiển từ xa.
• Thiết bị kết nối: Các đầu nối, terminal, dây cáp, jack cắm… để kết nối dây dẫn đến các thiết bị trong hệ thống.
• Các module mở rộng: Một số tủ điện nhẹ có thể tích hợp các module mở rộng như module giao tiếp, module truyền thông.

Tùy theo yêu cầu của từng hệ thống cụ thể, tủ điện nhẹ còn được trang bị thêm các thiết bị hiển thị như đèn báo, màn hình hiển thị, loa phát âm thanh, hoặc thiết bị chống sét,...

Lợi ích khi sử dụng tủ điện nhẹ

Các loại tủ điện nhẹ hiện nay đóng vai trò quan trọng trong việc đảm bảo tính thẩm mỹ cho công trình cũng như bảo vệ thiết bị và người dùng.

An toàn và bảo vệ

Tủ điện nhẹ được thiết kế với vỏ ngoài làm từ vật liệu cao cấp, chống chịu va đập để bảo vệ các thiết bị điện khỏi các tác động bên ngoài, giảm thiểu nguy cơ cháy nổ, cũng như đảm bảo an toàn cho người sử dụng.

Dễ dàng quản lý và bảo trì

Tủ điện nhẹ là nơi tập trung các thiết bị điều khiển, giúp con người dễ dàng quản lý và giám sát hoạt động của các thiết bị điện và hệ thống trong mạng lưới điện nhẹ.

Tủ điện nhẹ cũng dễ dàng bảo trì và sửa chữa hơn so với các loại tủ điện khác. Người vận hành có thể dễ dàng tiếp cận và xử lý các sự cố một cách nhanh chóng.

Tiết kiệm không gian

Tủ điện nhẹ thường được thiết kế nhỏ gọn và dễ dàng lắp đặt, giúp tiết kiệm không gian cho các công trình. So với các loại tủ dân dụng hoặc công nghiệp, tủ điện loại này phù hợp để đặt ở những vị trí nhỏ hẹp mà không ảnh hưởng đến không gian sử dụng.

Tiết kiệm chi phí

Tủ điện ELV hoạt động ở điện áp thấp nên có khả năng tiết kiệm điện năng tiêu thụ. Hơn nữa, chi phí lắp đặt, vận hành tủ này cũng thấp hơn so với các loại tủ điện khác.

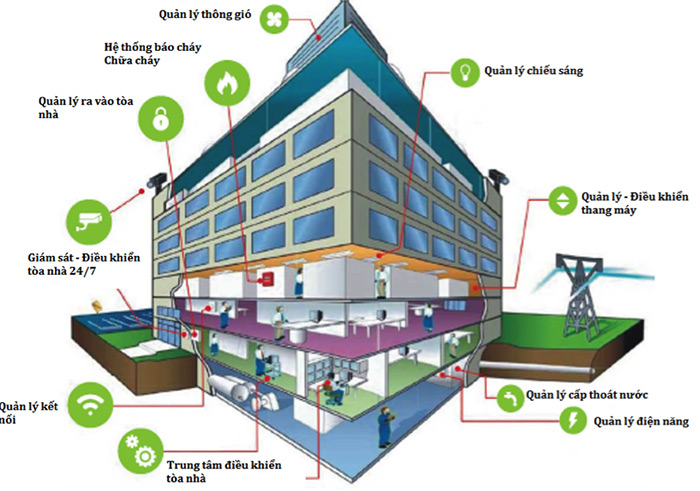

Ứng dụng của tủ điện nhẹ trong đời sống

Tủ điện nhẹ là thiết bị không thể thiếu trong hệ thống điện nhẹ. Bạn có thể dễ dàng bắt gặp các loại tủ này trong nhiều hệ thống như chiếu sáng, camera giám sát, hệ thống mạng… tại các căn hộ, tòa nhà thông minh, chung cư cao cấp, văn phòng hiện đại.

Ứng dụng cụ thể của tủ điện nhẹ trong các hệ thống như sau:

• Hệ thống an ninh, camera giám sát: Tủ điện nhẹ chứa các thiết bị có chức năng quan sát, giám sát an ninh của nhà ở, tòa cao ốc, công ty hay các công trình xây dựng.

• Hệ thống kiểm soát ra vào: Tủ điện loại này thường được dùng để kiểm soát việc ra vào cửa hàng, công trường, thang máy.
• Hệ thống âm thanh công cộng và hệ thống cảnh báo sớm: Chứa các thiết bị có nhiệm vụ truyền tin, thông báo và thông báo khẩn cấp. Tủ điện trong các hệ thống này còn tích hợp loa âm thanh có chức năng cảnh báo.
• Hệ thống truyền hình vệ tinh, Internet và truyền hình cáp: Tủ điện loại này có thể chứa các thiết bị như modem Wi-Fi, router, switch, hoặc bộ chia tín hiệu, bộ khuếch đại, và các thiết bị liên quan đến internet, truyền hình, giúp đảm bảo chất lượng tín hiệu và phân phối đến các phương tiện kết nối internet trong nhà.
• Hệ thống báo cháy: Khi có sự cố cháy xảy ra tại các tòa nhà, dự án, khu vui chơi,… các thiết bị đóng ngắt, điều khiển trong hệ thống báo cháy sẽ phát hiện và báo động. Ngoài ra, hệ thống báo cháy được tích hợp với hệ thống liên lạc nội bộ của lính cứu hỏa qua tủ điện hệ thống đèn.
• Hệ thống liên lạc nội bộ: Được sử dụng trong các tòa nhà cao tầng, kết hợp với thang máy và quản lý bãi đậu xe. Trong tủ điện nhẹ cũng có hệ thống liên lạc nội bộ đặc biệt gọi là Nurse Call (gọi y tá), thường được sử dụng trong bệnh viện.
• Hệ thống điều khiển chiếu sáng: Hệ thống này có thể tự động điều khiển và giám sát hệ thống chiếu sáng trong tủ điện chiếu sáng.

• Hệ thống âm thanh hội nghị, hội thảo: Có khả năng kết hợp với phiên dịch trong phòng hội thảo hoặc trung tâm hội nghị quốc tế.

Nhóm thiết bị cho tủ điện nhẹ từ BTB Electric

Tùy thuộc vào từng ứng dụng cụ thể, tủ điện ELV sẽ được cấu thành từ các thiết bị điện và linh kiện khác nhau. Tuy nhiên, thiết bị đóng ngắt (aptomat/cầu dao) và thiết bị điều khiển (contactor, rơ le) là 2 nhóm thiết bị cơ bản cấu thành nên tủ điện nhẹ nói chung.

BTB Electric hiện cung cấp các thiết bị đóng ngắt phổ biến như RCCB, RCBO, MCB và thiết bị điều khiển: contactor, relay nhiệt phù hợp sử dụng cho tủ điện nhẹ. Các thiết bị của chúng tôi được sản xuất theo dây chuyền công nghệ hiện đại, đáp ứng đầy đủ các tiêu chuẩn quốc tế như IEC/EN, UL,... được thử nghiệm và giám sát tại các phòng thí nghiệm hàng đầu thế giới và có tính tương thích rộng rãi với nhiều thiết bị, hệ thống.

Tham khảo nhóm thiết bị phù hợp cho tủ điện nhẹ từ BTB Electric:

RCCB BTB Electric	MCB BTB Electric

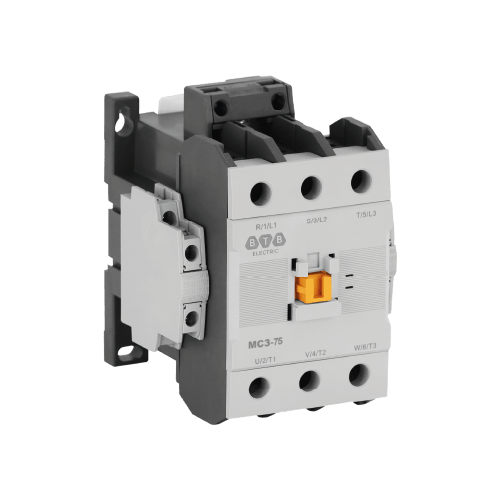

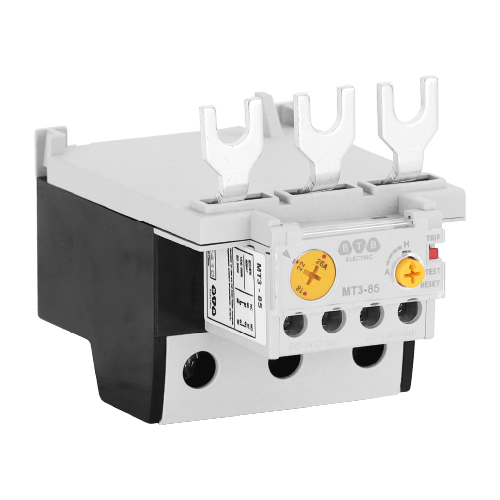

AC Contactor BTB Electric	Relay nhiệt MT3 BTB Electric

Một số câu hỏi về tủ điện ELV

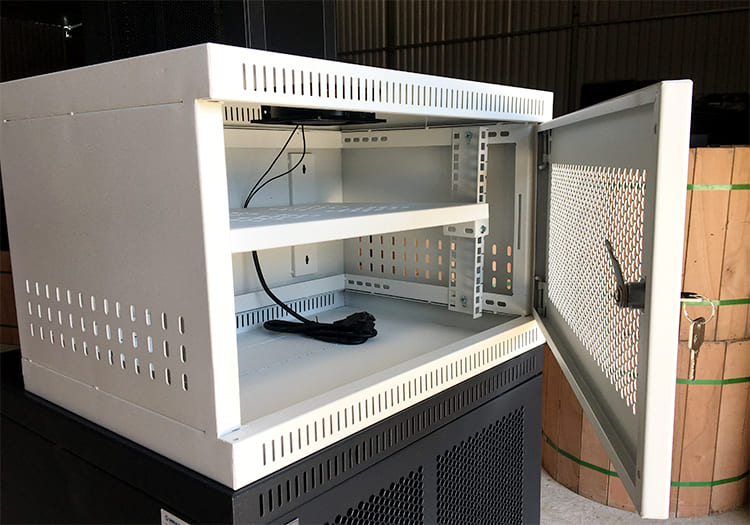

Câu hỏi 1: Tủ điện nhẹ được phân loại như thế nào?

Trả lời: Tủ điện nhẹ được phân loại theo vị trí lắp đặt như sau:

• Tủ âm tường: Thường được lắp đặt bên trong tường để tiết kiệm diện tích và đảm bảo tính thẩm mỹ cho công trình. Tủ điện loại này có kích thước nhỏ, phù hợp với các vị trí lắp đặt cụ thể.

• Tủ ngoài trời: Thiết kế chắc chắn, có khả năng chống nước, chống bụi, phù hợp với các môi trường khắc nghiệt.

• Tủ server rack: Tủ kim loại chuyên dụng dùng trong các trung tâm dữ liệu, chuyên chứa và bảo vệ các thiết bị điện tử, đặc biệt là các thiết bị mạng như switch, router, server, modem, bộ nguồn, dây cáp,…

Câu hỏi 2: Tủ điện nhẹ có cần bảo trì thường xuyên không?

Trả lời: Có. Các nhà sản xuất khuyến cáo nên bảo trì định kỳ tủ điện nhẹ khoảng 6 tháng - 1 lần. Tuy nhiên, nếu môi trường đặt tủ điện ẩm ướt, nhiều bụi hoặc có các yếu tố khắc nghiệt khác, thời gian bảo trì có thể ngắn hơn (3 - 4 tháng một lần) để đảm bảo an toàn và độ bền của tủ điện.

Câu hỏi 3: Những lưu ý khi sử dụng tủ điện nhẹ?

Trả lời: Để tủ điện nhẹ hoạt động đúng chức năng và đảm bảo tuổi thọ, bạn cần lưu ý một số vấn đề quan trọng:

• Đảm bảo nguồn điện cấp cho tủ ổn định và đúng điện áp.
• Lựa chọn tủ điện nhẹ có chất liệu, kích thước phù hợp với môi trường, vị trí lắp đặt.
• Kiểm tra định kỳ các thiết bị bên trong tủ để ngăn ngừa và kiểm soát các sự cố.
• Thực hiện bảo trì, sửa chữa tủ điện nhẹ thường xuyên để đảm bảo tuổi thọ và hiệu suất hoạt động.

Như vậy, chúng tôi đã giới thiệu đến bạn những thông tin quan trọng về tủ điện nhẹ. Hy vọng bạn hài lòng với kiến thức BTB Electric cung cấp. Các thông tin khác liên quan đến tủ điện, bạn có thể tìm hiểu thêm tại: https://btb-electric.com/vi/tin-tuc/kien-thuc-nganh/kien-thuc-tu-dien/.
