Tủ điện phân phối - Cấu tạo cơ bản và phân loại
Tủ điện phân phối là hệ thống các dòng tủ điện có mặt tại hầu hết công trình dân dụng, công trình công nghiệp quy mô vừa đến lớn. Đây chính là những đầu mối phân phối điện từ nguồn tới các khu vực phụ tải, đồng thời kiểm soát được chất lượng nguồn điện. Trong bài viết trên, cùng BTB Electric đi tìm hiểu cấu tạo tủ phân phối và các dòng tủ điện phân phối được sử dụng rộng rãi hiện nay.
Khái niệm tủ điện phân phối
Tủ điện phân phối hay tủ phân phối hạ thế là loại tủ điện dùng để phân phối dòng điện tới các phụ tải công suất lớn và bảo vệ các thiết bị phụ tải, giữ an toàn cho người vận hành hệ thống điện. Hệ thống tủ điện phân phối chính là “trái tim” và “mạch máu” của toàn mạch điện.
Tủ điện phân phối hạ thế được đặt sau máy biến áp, có chức năng phân chia nguồn điện thành các mạch riêng biệt để phân phối tới phụ tải. Các mạch điện này được kiểm soát bởi các thiết bị đo lường và đóng ngắt trong tủ điện.
Tủ phân phối hạ thế có chức năng điều chỉnh nguồn điện cao thế, điện trung thế từ trạm biến áp thành nguồn điện sử dụng 1 pha 220V và 3 pha 380V. Trong quá trình vận hành, các tủ điện này sẽ cách ly các thiết bị điện nguy hiểm với người vận hành, đồng thời có chức năng bảo vệ các thiết bị bên trong khỏi tác động bên ngoài.
Cấu tạo cơ bản của tủ điện phân phối

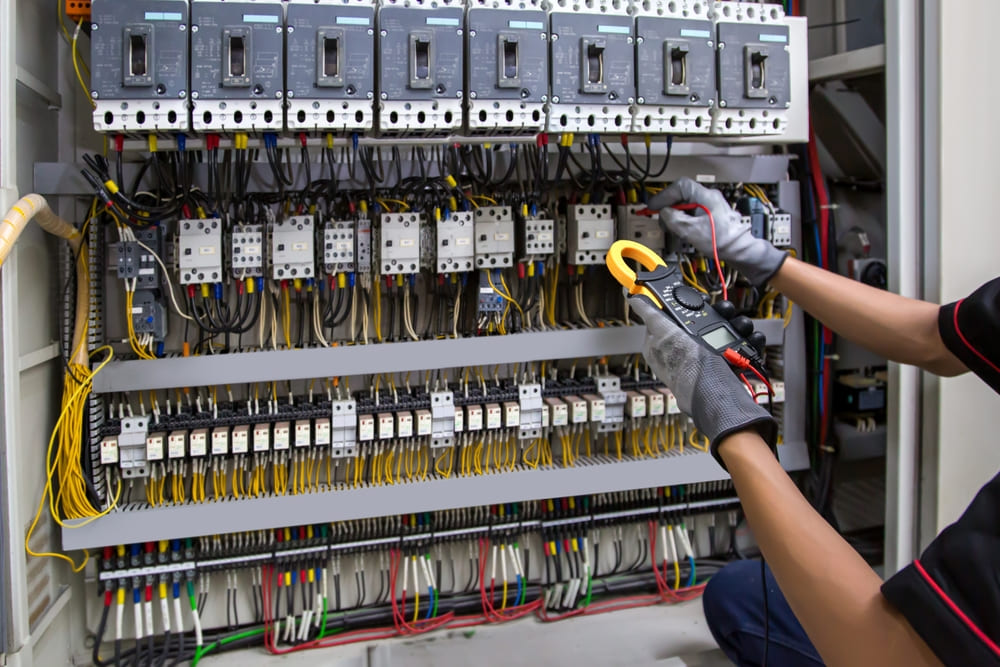

Tủ điện phân phối có kết cấu chung là hình hộp chữ nhật, kích thước tùy vào loại tủ và thông số kỹ thuật yêu cầu. Vỏ tủ được làm từ thép mạ kẽm hoặc tôn sơn tĩnh điện cách ly. Mặt trước tủ điện phân phối đặt các màn hình hiển thị, đèn báo, nút nhấn, cần gạt, núm vặn,.. phục vụ cho việc vận hành.
Tủ phân phối được chia làm các khoang, các ngăn để lắp đặt các cụm thiết bị có cùng chức năng. Các thiết bị thường có bên trong tủ điện phân phối: CB, contactor, rơ le, thanh cái, dây điện,...
Phân loại tủ điện phân phối
Tủ điện phân phối được chia thành tủ tổng và các loại tủ nhánh, bao gồm tủ phân phối tổng MSB, tủ phân phối nhánh MDB, tủ phân phối nhánh DB và một số loại khác.
Tủ điện tổng MSB
Tủ tổng MSB là loại tủ phân phối đặt ngay sau trạm biến áp, với chức năng phân phối điện tới các tủ phân phối nhánh và các mạch điện. Dòng điện cao thế, trung thế đi qua tủ điện MSB được chuyển đổi thành điện hạ thế 1 pha hoặc 3 pha. Bên cạnh đó tủ có chức năng đóng ngắt dòng điện chủ động và bị động với dòng cắt lớn.
Tủ MSB được sử dụng đặc biệt rộng rãi trong các công trình dân dụng và công nghiệp: tòa nhà cao ốc, trung tâm thương mại, trường học, bệnh viện, sân bay, nhà ga, nhà xưởng, nhà máy, trang trại,...
Tủ điện chính MDB
Tủ điện MDB đảm nhiệm vai trò phân phối mạch điện chính từ tủ tổng MSB hoặc trạm biến áp tới các mạch nhánh phụ trên tủ DB hoặc trực tiếp tới thiết bị phía phụ tải. Chức năng chính của tủ điện MDB là đóng ngắt điện và bảo vệ an toàn cho thiết bị phía sau. Các thiết bị có công suất lớn như động cơ, máy tự động, băng chuyền, quạt thông gió,... đều cần kết nối trực tiếp tới tủ MDB.
Tủ điện phân phối MDB được sử dụng trong các công trình dân dụng, công nghiệp và thương mại quy mô vừa và lớn. Trong công nghiệp, đa số nhà máy sử dụng tủ MDB cho việc cung cấp điện cho máy móc công suất lớn, kiểm soát quá trình truyền tải điện và bảo vệ trực tiếp các thiết bị này.
Tủ điện nhánh DB
Tủ điện phân phối nhánh DB được sử dụng để phân phối nguồn điện từ tủ tổng MSB hoặc tủ MDB tới các thiết bị phía phụ tải. Tủ điện DB khá nhỏ nếu so với các loại tủ điện phân phối khác. Bên trong tủ điện DB thường chỉ chứa MCB/MCCB, đèn báo, cầu chì, dây điện,... Loại tủ này được lắp đặt trong các công trình quy mô nhỏ như nhà dân, văn phòng, trang trại, nhà xưởng,.. và đặt ngay sau các tủ phân phối phía trên.
