Tủ điện xử lý nước thải: Cấu tạo, chức năng và phân loại

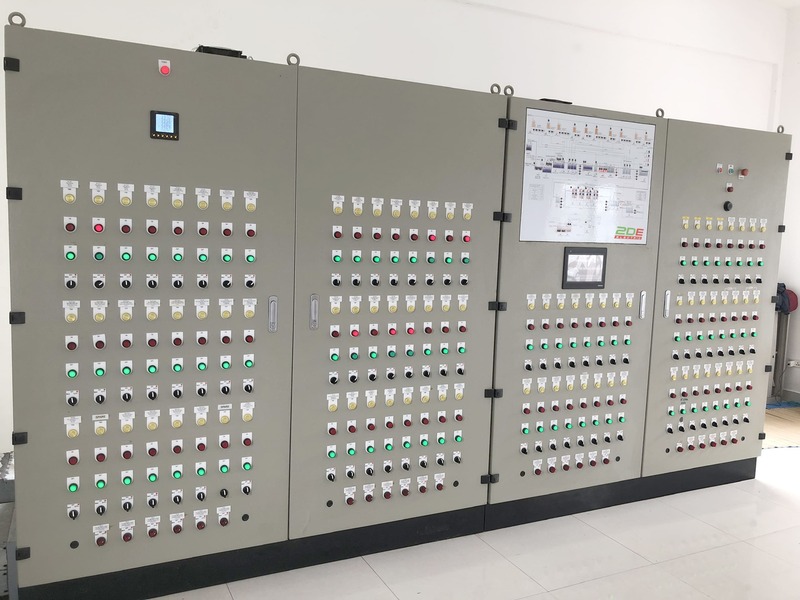

Tủ điện điều khiển xử lý nước thải là thành phần quan trọng trong các nhà máy xử lý nước thải và một số công trình công nghiệp khác. Cùng BTB Electric tìm hiểu về cấu tạo, chức năng, ứng dụng của tủ điện xử lý nước thải trong bài viết sau.
Tủ điện xử lý nước thải là gì?
Tủ điện xử lý nước thải là loại tủ điện điều khiển dùng để vận hành hệ thống xử lý nước thải bằng cách điều khiển các thiết bị bơm, khuấy, thông gió,… theo quy trình công nghiệp đã quy định. Tủ điện này được sử dụng cho các nhà máy xử lý nước thải tập trung trong khu công nghiệp hay khu dân cư.
Tủ điều khiển xử lý nước thải giúp người vận hành dễ dàng điều khiển, giám sát tổng quan hệ thống xử lý nước thải, các thông số kỹ thuật và phát hiện sai lỗi. Chương trình điều khiển có thể được cài đặt phòng ngừa các trường hợp thiết bị chạy/dừng đột ngột, tự động chuyển sang thiết bị dự phòng khi có sự cố. Bên cạnh đó, đây là dòng tủ điện có tính bảo mật cao, tránh được các tác nhân phá hoại điều chỉnh hoạt động xử lý nước thải, thay đổi các thông số kỹ thuật.
Chức năng tủ điện xử lý nước thải
Tủ điện điều khiển xử lý nước thải sử dụng bộ điều khiển có chức năng điều khiển, bảo vệ các thiết bị điều khiển, đo lường và chấp hành như máy bơm, máy khuấy, quạt gió, van điều khiển, thiết bị đo,…
Tủ điện xử lý nước thải được thiết kế theo tiêu chuẩn kỹ thuật cao, tùy chỉnh theo yêu cầu hệ thống:
- Tủ sử dụng mạch điều khiển sao tam giác, điều khiển trực tiếp cho máy bơm.
- Tủ sử dụng biến tần, khởi động mềm để khởi động động cơ máy bơm, thay đổi tốc độ, lưu lượng nước
- Tủ sử dụng bộ điều khiển PLC cho hệ thống xử lý nước thải thông minh, yêu cầu độ chính xác cao, điều khiển theo chu trình.
- Tủ điều khiển theo các giá trị môi trường như nhiệt độ, áp suất, mực nước, độ pH, ORP, DO, thời gian, nồng độ Clo, nồng độ kim loại nặng,….
- Tủ có chế độ điều khiển bằng tay hoặc tự động theo bộ điều khiển, có thể kết nối tới màn hình HMI thuận tiện cho vận hành, giám sát 24/24.
- Tủ được lập trình khởi động tuần tự nhằm hạn chế tối đa ảnh hưởng của dòng khởi động tới hệ thống điện chung.
Tủ điều khiển hệ thống xử lý nước thải được xem như bộ não của toàn bộ hệ thống. Tủ là đầu mối điều khiển, theo dõi hoạt động toàn bộ thiết bị trong hệ thống, đảm bảo vận hành tuần tự, hiệu quả.
Cấu tạo và thông số tủ điện xử lý nước thải

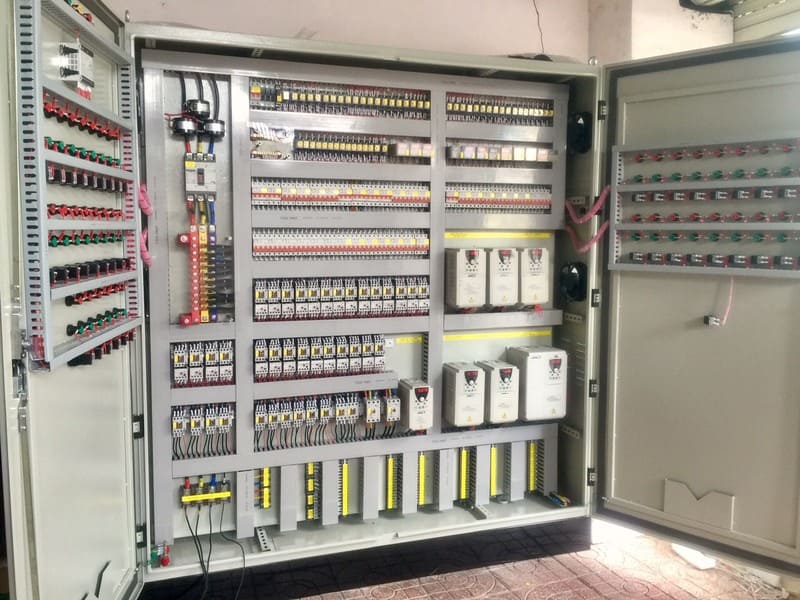

Tủ điện xử lý nước thải được thiết kế theo tiêu chuẩn công nghiệp, hình thức trang nhã, bảo vệ đa lớp. Vỏ tủ làm từ thép hoặc inox sơn tĩnh điện. Bên trong tủ chia các khoang chức năng như khoang điều khiển, khoang đóng cắt,..
Các thiết bị bên trong tủ gồm có bộ điều khiển, thiết bị ngắt mạch aptomat, rơ le, contactor, cảm biến, nguồn, thanh cái, cáp điện, đèn báo, màn hình hiển thị, công tắc, nút ấn,… Đa số tủ điều khiển xử lý nước thải tự động sử dụng bộ điều khiển PLC với ưu thế tính tự động hóa cao. Bên cạnh đó bộ điều khiển thời gian (Timer) và biến tần cũng được tích hợp trong nhiều mô hình tủ điện tương tự.
BTB Electric cung cấp một số thiết bị chính cho tủ xử lý nước thải bao gồm contactor, rơ le nhiệt và MCCB. Các sản phẩm của chúng tôi đều đạt tiêu chuẩn IEC, chứng chỉ từ Dekra, Intertek, Kema Keur. Tham khảo dải sản phẩm tại:
|
|
|
Một số thông số cơ bản của tủ điện xử lý nước thải:
| STT | Danh mục | Thông số kỹ thuật |
| 1 | Tiêu chuẩn chất lượng | IEC 60439-1, IEC 60529 |
| 2 | Điện áp định mức | 220 – 230 VAC / 380 – 415 VAC |
| 3 | Ngưỡng dòng cắt | 6kA – 50kA |
| 4 | Tần số | 50Hz – 60Hz |
| 5 | Ngưỡng dòng điện | 10A – 1600A |
| 6 | Công suất | 2kW – 50kW |
| 7 | Cấp bảo vệ (IP) | IP4x – IP55 |
| 8 | Độ tăng nhiệt tối đa | 50°C |
| 9 | Vật liệu | Composite, thép, inox, tôn sơn tĩnh điện |
| 10 | Kết cấu | Vỏ tủ dày 1.5mm – 3mm, 1 hoặc 2 lớp cánh tủ. Phụ kiện phục vụ giám sát, điều khiển, kết nối, đo đếm, cảnh báo, đảm bảo tủ hoạt động chính xác |
| 11 | Kích thước | H: 450 – 2200 (mm) |
| W: 400 – 1000 (mm) | ||
| D: 200 – 1000 (mm) |
Phân loại tủ điện hệ thống xử lý nước thải
Dựa trên phương thức hoạt động, tủ điện xử lý nước thải được phân loại thành tủ điều khiển bằng tay, tủ bán tự động và tủ tự động.
Tủ điều khiển hệ thống xử lý nước thải bằng tay
Người vận hành trực tiếp thao tác công tắc, nút bấm để vận hành hệ thống. Với chế độ này yêu cầu người vận hành có kiến thức, kinh nghiệm và thời gian giám sát chặt chẽ. Vì vậy mà hiện tại gần như không còn xuất hiện loại tủ thuần điều khiển bằng tay trong các nhà máy xử lý nước thải.
Tủ điều khiển xử lý nước thải bán tự động
Hầu hết các thiết bị được cài đặt định mức trước như sử dụng phao để ngắt máy bơm, rơ le thời gian để bật/tắt bơm,… Bên cạnh đó một số máy bơm như bơm hóa chất, máy khuấy,… điều khiển bằng tay. Loại tủ xử lý nước thải này đang được sử dụng phổ biến cho các trạm xử lý nước thải dưới 500m3.
Tủ điện xử lý nước thải tự động
Tủ điện xử lý nước thải tự động được ưu tiên sử dụng cho trạm xử lý nước thải từ 1000m3. Tủ hoạt động trên nguyên lý thu thập tín hiệu từ phao báo mức, cảm biến oxy (cảm biến DO), cảm biến pH, đồng hồ lưu lượng,.. về bộ xử lý trung tâm PLC, kết hợp cài đặt các giá trị thời gian, nồng độ, chế độ luân phiên,.. trên bảng điều khiển HMI hoặc PC để điều khiển hệ thống theo chương trình đã lập trình sẵn. Tủ xử lý nước thải tự động tối ưu chi phí hóa chất, điện năng qua việc sử dụng bơm định lượng axit/xút theo ngưỡng pH cài đặt, sử dụng biến tần cho các động cơ máy thổi khí đảm bảo vận hành hiệu quả tối đa.
Tủ nước thải tự động khá dễ dàng kiểm soát, điều khiển và theo dõi tổng thể hệ thống xử lý nước thải, lưu trữ các thông số đo lường (pH, DO, COD, BOD, FM) và lỗi theo thời gian thực. Thời gian hoạt động của các thiết bị luôn được cập nhật, kịp thời thông báo khi đến hạn bảo trì. Sử dụng đèn báo, còi báo, hiển thị cảnh báo lên màn hình HMI/SCADA sớm phát hiện lỗi động cơ, đầy bể nước, sự cố các thiết bị,…
Ứng dụng của tủ điện hệ thống xử lý nước thải
Tủ điện xử lý nước thải được ứng dụng để xử lý hệ thống nước thải tập trung trong nhiều ngành nghề, lĩnh vực như:
- Nhà máy xử lý nước thải công nghiệp: Thu hồi, quản lý, xử lý nước thải từ các nhà máy, kho bãi, ký túc xá,…
- Nhà máy xử lý nước thải tập trung: Xử lý nguồn nước thải tự nhiên từ sông, hồ, khu dân cư,…
- Khu xử lý nước thải độc lập: Phục vụ cho các công trình lớn như sân bay, bến cảng, bệnh viện, trường học,…
- Trạm xử lý nước thải nông nghiệp: Thu gom và xử lý nước thải từ các trang trại, cơ sở sản xuất nông nghiệp, cơ sở chế biến thủy hải sản,…
Đóng vai trò như đầu mối quan trọng trong quản lý và xử lý nước thải, các nhà máy xử lý bắt buộc phải trang bị tủ điều khiển xử lý nước thải. Dòng tủ điện này cung cấp khả năng điều khiển, giám sát, cảnh báo, truyền thông hiệu quả cho hoạt động xử lý chất lượng nước, góp phần tăng hiệu suất sản xuất, giữ an toàn cho môi trường.
