Bộ điều khiển tụ bù (hay còn gọi là relay hệ số công suất, tiếng Anh: Power Factor Controller) là một thiết bị tự động dùng để điều khiển việc đóng/cắt các tụ bù (tụ điện công suất) trong hệ thống điện nhằm duy trì hệ số công suất (cosφ) ở mức tối ưu.

Chức năng và lợi ích bộ điều khiển tụ bù trung thế

• Đo hệ số công suất (cosφ) liên tục trong hệ thống.
• Tự động đóng/ngắt tụ bù theo nhu cầu công suất phản kháng thực tế.
• Bảo vệ tụ bù trước các hiện tượng quá áp, quá dòng, mất pha, v.v.
• Lưu trữ thông số vận hành, cảnh báo lỗi, báo cáo hoạt động.
• Cải thiện hệ số công suất, giảm tiền phạt do cosφ thấp.
• Giảm tổn thất công suất phản kháng, tăng hiệu quả truyền tải.
• Tăng tuổi thọ thiết bị và giảm sụt áp trên hệ thống.

Nguyên lý hoạt động của bộ điều khiển tụ bù trung thế

• Đo lường thông số điện: Thiết bị nhận tín hiệu dòng điện (qua biến dòng – CT) và điện áp từ lưới điện. Dựa vào hai tín hiệu này, nó tính toán góc lệch pha giữa dòng và áp → từ đó xác định hệ số công suất.
• So sánh với giá trị đặt trước: Nếu hệ số công suất thấp hơn giá trị cài đặt (ví dụ 0.9), thiết bị xác định rằng có thiếu công suất phản kháng (Q) → cần bù thêm tụ.
• Điều khiển tụ bù: Thiết bị sẽ điều khiển đóng thêm một hoặc nhiều cấp tụ bù qua các contactor. Nếu hệ số công suất quá cao (ví dụ >1 hoặc dư công suất phản kháng), thiết bị sẽ cắt bớt tụ bù.
• Lặp lại quá trình: Quá trình đo – so sánh – điều khiển được thực hiện liên tục theo chu kỳ (vài giây đến vài chục giây tùy cấu hình), để duy trì hệ số công suất ổn định.

Xem thêm: Bộ điều khiển tụ bù là gì? Chức năng và hướng dẫn sử dụng

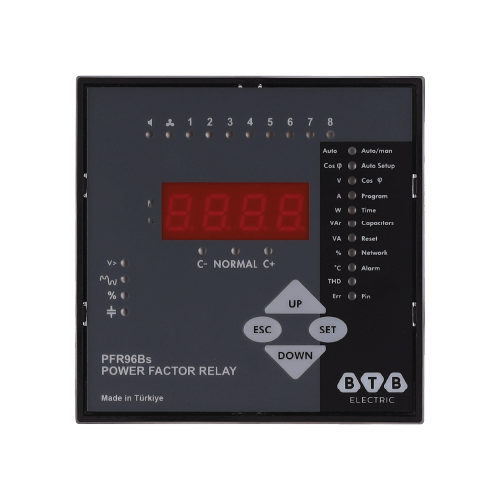

Giới thiệu bộ điều khiển tụ bù PFR96Bs

Đặc điểm kỹ thuật:

• Số cấp điều khiển: 8 cấp
• Nguồn nuôi: 190–260 VAC
• Tần số hoạt động: 50 Hz hoặc 60 Hz
• Điện áp lấy tín hiệu 10-500V
• Tỷ số biến điện áp VT: 1-2000
• Dòng tín hiệu: 5A (50mA~5.5A)
• Tỷ số biến dòng CT: 1~2000
• Cài đặt hệ số công suất mục tiêu: từ 0.8 cảm ứng đến 0.8 dung kháng (có 2 chế độ mục tiêu)
• Thời gian đóng cắt và xả: có thể điều chỉnh từ 2 đến 1800 giây
• Thời gian kết nối lại cùng một cấp: 5 đến 240 giây
• Chế độ điều khiển: Tự động, Thủ công, Tự động khi máy phát chạy
• Kích thước: 96 x 96 x 90 mm
• Hiển thị: LED 7 đoạn, hiển thị đo lường hệ số công suất, dòng điện, điện áp, các đại lượng công suất, THDu, THDi và trạng thái hoạt động

Dựa trên thông số kỹ thuật, có thể thấy bộ điều khiển hệ số công suất PFR96Bs từ BTB Electric phù hợp để điều khiển hệ thống bù công suất phản kháng cho cả lưới điện hạ áp và trung áp một cách hiệu quả. Đây cũng là một trong số ít thiết bị trên thị trường được thiết kế chuyên biệt cho tụ bù tự động trung áp.
