Hướng dẫn sử dụng sản phẩm Cầu dao an toàn – Aptomat cóc

BTB Electric

BTB Electric

Lưu ý từ BTB Electric:

  • Đảm bảo đọc kỹ hướng dẫn sử dụng và các biện pháp an toàn trước khi sử dụng sản phẩm MCB.
  • Hướng dẫn này cần được cung cấp cho người vận hành sản phẩm và chịu trách nhiệm bảo trì.

Tải về tài liệu tại:

Xem danh sách sản phẩm tại:

Thông số kỹ thuật chính

  • Điện áp định mức – Rated Voltage: 240V
  • Dòng điện định mức – Rated Current: 10, 15, 20, 32, 40, 50A
  • Dòng cắt ngắn mạch – Breaking Capacity: 1.5kA
  • Loại – Type: Cầu dao an toàn cung cấp khả năng bảo vệ quá tải và ngắn mạch theo những đường cong đặc tính được liệt kê bên dưới
  • Ứng dụng: Dân dụng, thương mại và công nghiệp

Cài đặt

Chuẩn bị:

  • Đảm bảo ngắt nguồn điện trước khi lắp đặt.
  • Xác nhận thông số kỹ thuật của Cầu dao an toàn phù hợp với yêu cầu hệ thống.

Lắp ráp:

  • Đặt Cầu dao an toàn lên mặt phẳng và cố định bằng vít.
  • Đảm bảo thiết bị được cố định và căn chỉnh chính xác.

Đấu dây:

  • Kết nối dây vào (nguồn) với các đầu cực phía trên và dây ra (tải) với các đầu cực phía dưới.
  • Đảm bảo nối đúng loại dây với vị trí cực.
  • Siết chặt vít an toàn đảm bảo truyền tải điện ổn định.

Vận hành

Bật công tắc:

  • Đẩy cần gạt lên vị trí “ON” để cấp nguồn cho mạch.

Tắt công tắc:

  • Đẩy cần gạt xuống vị trí “OFF” để cô lập mạch khỏi dòng điện.

Nhảy:

  • Cầu dao an toàn sẽ tự động ngắt khi xảy ra tình trạng quá tải hoặc ngắn mạch.
  • Kiểm tra và xử lý lỗi trước khi cài đặt lại thiết bị.

Hướng dẫn an toàn

  • Luôn đảm bảo ngắt mạch điện trước khi làm việc với Cầu dao an toàn.
  • Sử dụng Cầu dao an toàn trong giới hạn điện áp và dòng điện được chỉ định.
  • Tránh tiếp xúc với không khí ẩm, bụi bẩn, môi trường ăn mòn và côn trùng.

Xử lý sự cố

Sự cố Nguyên nhân Giải pháp
Cầu dao an toàn không cấp nguồn điện Đấu dây lỏng lẻo hoặc sai cực Kiểm tra, đấu lại và siết chặt
Cầu dao an toàn bị nhảy thường xuyên Quá tải hoặc ngắn mạch Giảm tải và kiểm tra mạch điện
Kẹt cần gạt Tổn hại cấu trúc bên trong Thay thế Cầu dao an toàn

Bảo trì

  • Kiểm tra định kỳ những dấu hiệu hao mòn, quá nhiệt hoặc hư hỏng.
  • Kiểm tra cơ chế ngắt MCB bằng nút test (nếu có).

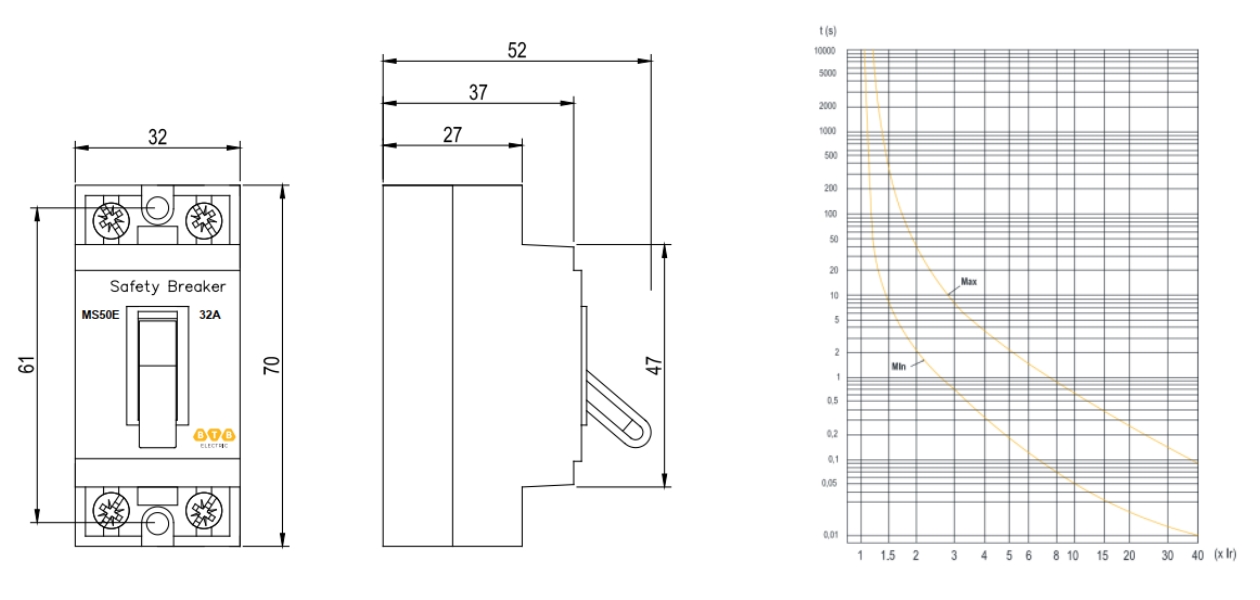

Kích thước và đường cong đặc tính

kich thuoc btb electric - cau dao an toan
