Hướng dẫn sử dụng sản phẩm MCCB loại điện tử – Aptomat khối

BTB Electric

• Giới thiệu sản phẩm
• Th5 28, 2025
• 206 lượt xem

Lưu ý từ BTB Electric:

• Đảm bảo đọc kỹ hướng dẫn sử dụng và các biện pháp an toàn trước khi sử dụng sản phẩm MCCB.
• Hướng dẫn này cần được cung cấp cho người vận hành sản phẩm và chịu trách nhiệm bảo trì.
• Không được vận hành MCCB khi tay ướt.

Tải về tài liệu tại:

• Instructions for using MCCB
• Instructions for using MCCB Electronic Type

Xem danh sách sản phẩm tại:

• MCCB BTB Electric

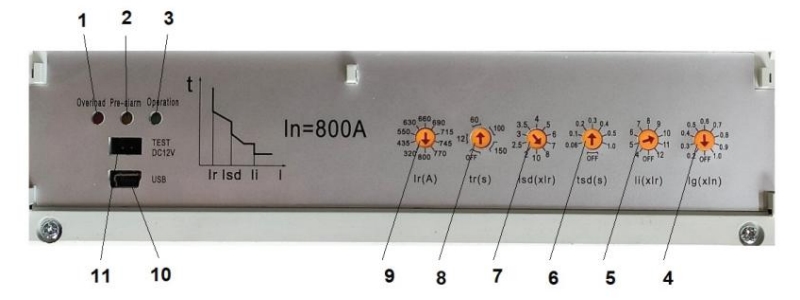

Chức năng các nút điều chỉnh, đèn LED

Đèn LED

• Đèn LED 1 (màu đỏ): Báo MCCB tác động (trip)
• Đèn LED 2 (màu vàng): Cảnh báo MCCB đầy tải theo giá trị cài đặt nút số 4
• Đèn LED 3 (màu xanh): Thông tin relay của MCCB hoạt động bình thường, khi giá trị dòng điện đạt 20% dòng định mức

Nút điều chỉnh

• Nút số 4: Cài đặt giá trị dòng điện đưa ra cảnh báo
• Nút số 5: Cài đặt giá trị dòng điện bảo vệ cắt nhanh (không có thời gian)
• Nút số 6: Cài đặt giá trị thời gian đường đặc tính bảo vệ quá dòng cấp SD
• Nút số 7: Cài đặt giá trị dòng điện bảo vệ quá dòng cấp SD
• Nút số 8: Cài đặt giá trị thời gian đường đặc tính bảo vệ quá tải
• Nút số 9: Cài đặt giá trị dòng điện quá tải (dòng định mức relay)

Cổng kết nối

• Cổng kết nối số 10 – USB: Dành cho nhà sản xuất
• Cổng kết nối số 11: Dùng thử nghiệm khả năng tác động của relay

Cài đặt chức năng bảo vệ quá tải

Đối với MCCB sử dụng relay bảo vệ điện tử ngoài việc đáp ứng đúng đặc tính cắt nghịch đảo dòng điện thời gian như dòng MCCB nhiệt từ thì còn có khả năng cài đặt đặc tính nghịch đảo dòng điện thời gian cho phù hợp với tính chất của từng phụ tải khác nhau.

Việc xác định thời gian cắt theo đặt đặc tính nghịch đảo có thể sử dụng biểu đồ hoặc công thức tính toán do nhà sản xuất cung cấp như sau:

Công thức tính thời gian tác động quá tải:

Trong đó:

• t(tác động): thời gian MCCB tác động (± 20%)
• k: là hệ số k của nhà sản xuất, BTB Electric: k = 2
• Ir: dòng điện cài đặt quá tải (nút 9)
• tr: thời gian đường đặc tính (nút 8)
• I(dòng thí nghiệm): Dòng điện thử nghiệm (dòng tạo để kiểm tra MCCB)

Ví dụ

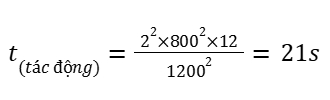

Thông số cài đặt ban đầu: Ir = 800A; tr = 12s; Isd = 2400A; tr = 0,2s; dòng điện thí nghiệm là 1200A. Với thông số trên bảo vệ quá tải khởi động và tác động với thời gian:

MCCB sẽ tác động cắt ở thời gian 21s ± 20%

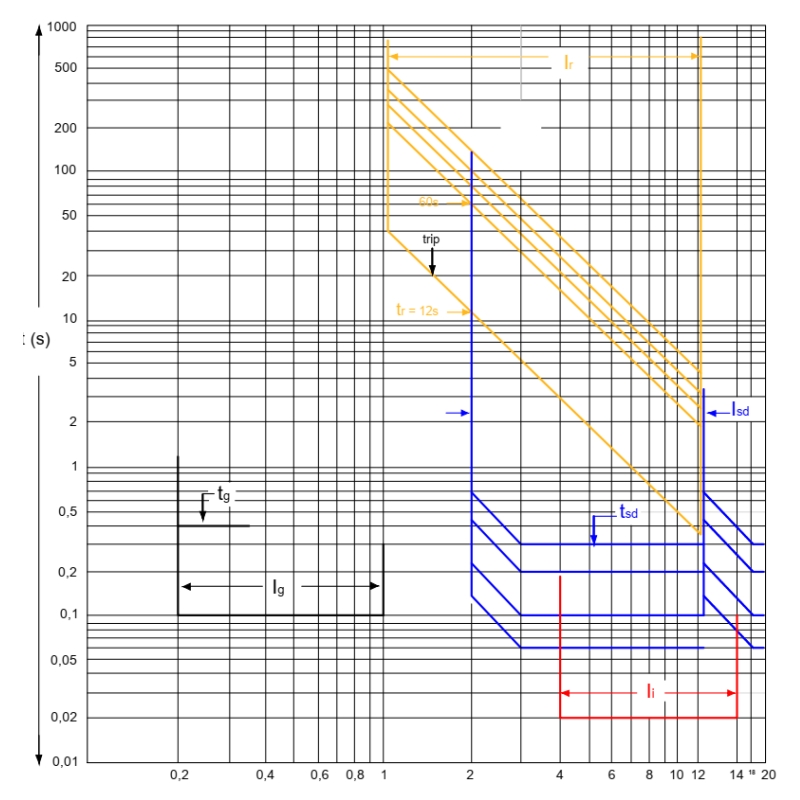

Tra biểu đồ tác động:

Cài đặt chức năng bảo vệ quá dòng (SD)

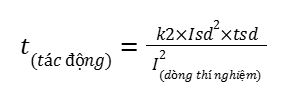

Công thức tính thời gian tác động quá dòng (SD):

Trong đó:

• t(tác động): thời gian MCCB tác động (± 20%)
• k: là hệ số k của nhà sản xuất, BTB Electric: k = 1.5
• Isd: dòng điện cài đặt quá tải (nút 7)
• tsd: thời gian đường đặc tính (nút 6)
• I(dòng thí nghiệm): Dòng điện thử nghiệm (dòng tạo để kiểm tra MCCB)

Khi giá trị dòng điện qua MCCB lớn thì bảo vệ quá tải và bảo vệ quá dòng đều khởi động nhưng thời gian bảo vệ nào ngắn hơn thì cơ chế bảo vệ đấy sẽ tác động cắt MCCB.

Cài đặt bảo vệ cắt nhanh

Dòng điện qua MCCB lớn hơn dòng điện cài đặt cắt nhanh (nút 5) thì bảo vệ sẽ đưa ra lệnh cắt MCCB lập tức với thời gian <50ms.

Cài đặt ngưỡng cảnh báo quá dòng

Khi dòng điện qua MCCB vượt giá trị cài đặt cảnh báo Ip (nút 4) lúc đó MCCB sẽ đưa ra cảnh báo cho người dùng thông qua đèn LED số 2 – màu vàng.
