Trạm biến áp trung gian: Cấu tạo, đặc điểm và chức năng

Tin Trung

• Kiến thức ngành điện
• Th1 10, 2025
• 420 lượt xem

Trạm biến áp được sử dụng ngày càng nhiều do nhu cầu điện cho sản xuất, sinh hoạt ngày càng tăng cao. Trong đó, trạm biến áp trung gian đóng vai trò ổn định dòng điện từ lưới điện cao thế tới trung thế xuống tới lưới điện hạ thế và phụ tải. Cùng BTB Electric tìm hiểu về đặc điểm và ứng dụng của trạm trung gian trong bài viết sau đây.

Khái niệm về trạm biến áp trung gian

Trạm biến áp trung gian là tên gọi chung cho các trạm biến áp có chức năng thuần biến đổi điện áp dòng điện phân phối. Loại trạm biến áp này chủ yếu dùng để nâng cao hiệu suất truyền tải điện năng đi xa, tương ứng với việc tăng hoặc giảm điện áp tùy theo yêu cầu của hệ thống. Đây là mắt xích quan trọng trong toàn bộ lưới điện phân phối từ nhà máy điện đến phụ tải tiêu thụ.

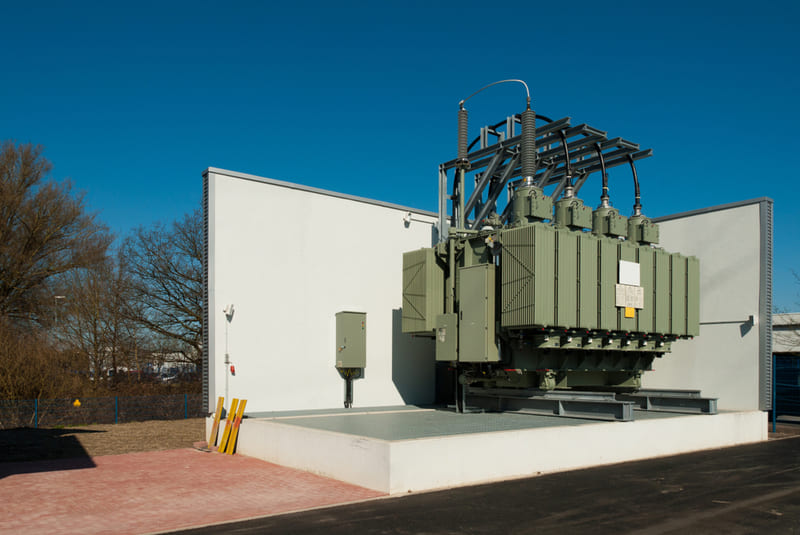

Đặc điểm cấu tạo trạm biến áp trung gian

Trạm biến áp trung gian thường bao gồm nhiều máy biến áp cùng hoạt động, đôi khi chỉ gồm 1 máy biến áp. Tùy vào vị trí lắp đặt, trạm biến áp trung gian sẽ bố trí các khoang tủ cao áp, trung áp hoặc hạ áp:

• Trạm trung gian từ nhà máy điện sử dụng khoang trung thế và cao thế
• Trạm trung gian phân phối sử dụng khoang hạ thế và trung thế

Trạm biến áp trung gian sử dụng máy biến áp trung gian là thiết bị chính. Loại máy biến áp này có chức năng chuyển đổi nguồn điện trung thế (khoảng từ 1kV đến 36kV) lên mức điện áp cao hơn (22kV – 500kV) hoặc thấp hơn (0.22kV – 0.69kV). Máy biến áp sẽ đảm bảo việc truyền tải điện năng ổn định và liên tục.

Ngoài ra tùy yêu cầu hệ thống, bên trong trạm biến áp trung gian có thể có các thiết bị bảo vệ như chống sét, tụ bù, kháng,… Nhìn chung các thiết bị trong loại trạm biến áp này được bố trí khoa học, phân biệt rõ ràng theo từng khoang tủ. Các thiết bị trước khi lắp đặt đều được kiểm định chất lượng và đảm bảo hoạt động tương thích với nhau.

Chức năng và ứng dụng của trạm biến áp trung gian

Trạm biến áp trung gian được dùng để chuyển đổi điện áp phù hợp với nhu cầu truyền tải hoặc tiêu thụ điện. Trạm được đặt tại khu vực nhà máy điện hoặc gần các khu dân cư, trong khu công nghiệp. Trong nhà máy, trạm trung gian đảm bảo điện đường truyền tải đi xa và giảm tối đa hao phí đường dây.

Ứng dụng phổ biến nhất của trạm trung gian là lắp đặt cho các khu đô thị mới, khu tái định cư – những nơi đường điện phân phối mới, nguy cơ sụt áp. Độ tin cậy khi cung cấp điện tới phụ tải được nâng cao khi trạm biến áp trung gian phân phối dòng điện thích hợp và có đường dây dự trữ.

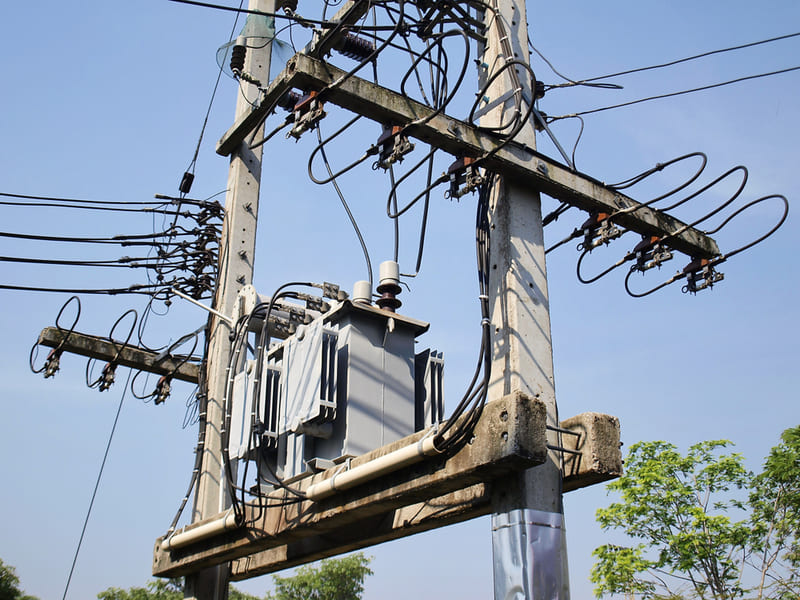

Trạm biến áp giàn là một loại trạm biến áp trung gian phổ biến

Trạm trung gian dùng để cấp nguồn cho khu công nghiệp, cụm công nghiệp, nhà máy và cả xưởng sản xuất nhỏ, đảm bảo cung cấp điện liên tục. Khi khu vực có từ 2 trạm biến áp trở lên, có thể dùng cầu dao để liên lạc giữa 2 thanh cái thứ cấp trong trạm với nhau. Nếu khu vực có 1 trạm biến áp trung gian, sẽ cần thêm 1 máy biến áp dự phòng khi có sự cố.

Trạm biến áp trung gian đóng vai trò chuyển tiếp lưới điện sang mức điện áp phù hợp cho đường dây phía sau. Loại trạm biến áp này đang được sử dụng phổ biến nhất trong lưới điện quốc gia. Theo dõi thêm các thông tin khác về trạm biến áp tại: https://btb-electric.com/vi/tin-tuc/kien-thuc-nganh/kien-thuc-tram-bien-ap/
