So sánh ưu nhược điểm tụ bù ngang và tụ bù dọc

Sử dụng tụ bù khắc phục được tình trạng tổn hao công suất, giúp ổn định điện áp, tăng khả năng truyền tải của đường dây và tiết kiệm chi phí vận hành hệ thống. Trong đó tụ bù ngang và tụ bù dọc là 2 cách mắc tụ bù

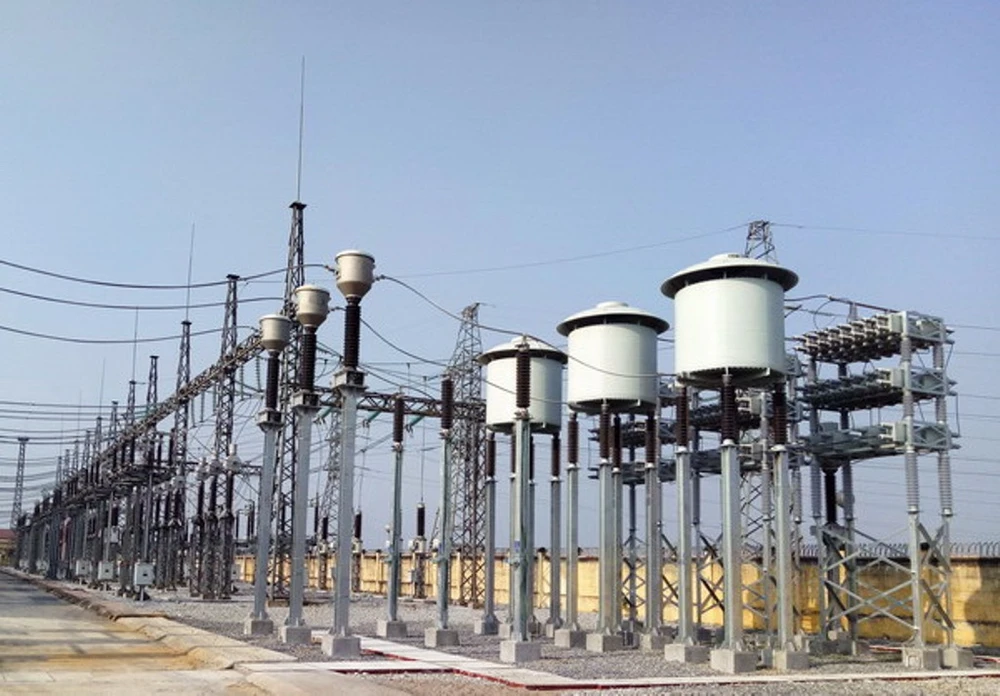

Tìm hiểu về tụ bù ngang

Tụ bù ngang là kiểu mắc tụ bù song song với tải để làm giảm công suất phản kháng trên đường dây, dẫn tới tổn thất công suất tác dụng giảm và tăng mức tải của đường dây.

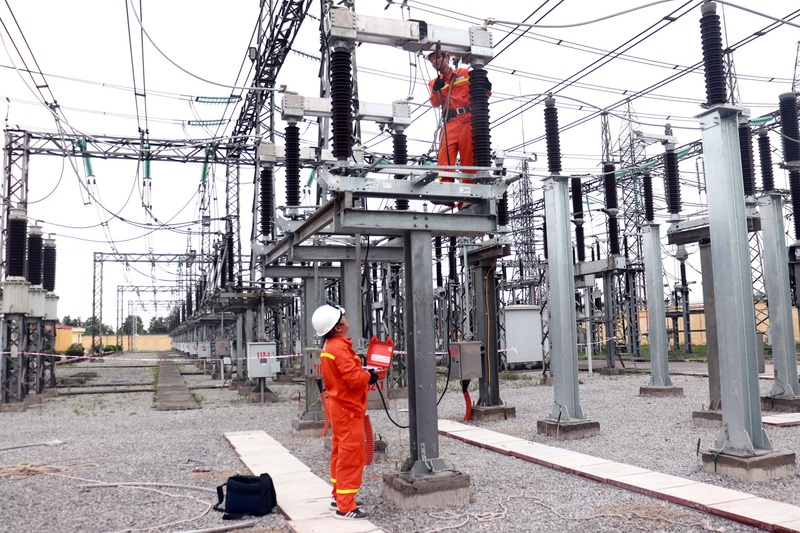

lap dat tu bu ngang 1

Đặc điểm của mạch lắp tụ bù ngang:

  • Công suất phản kháng phụ thuộc vào điện áp đặt lên tụ
  • Công suất tụ phụ thuộc vào mạch đấu sao hoặc mạch đấu tam giác
  • Đấu tam giác cho tụ bù ngang làm tăng công suất phát nhưng gây quá điện áp khi non tải
  • Vị trí đặt tụ bù ngang: 1/2 đến 2/3 chiều dài đường dây

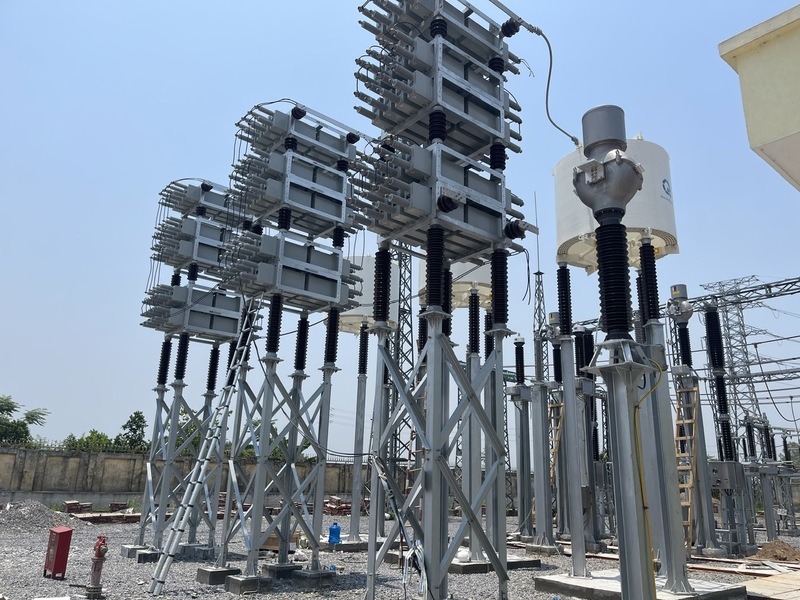

lap dat tu bu ngang 2

Công dụng của tụ bù ngang:

  • Chỉnh công suất phản kháng: Nâng công suất phản kháng trong mạch điện cho phù hợp với công suất quy định.
  • Nâng cao chất lượng điện áp: Đảm bảo điện áp tại các điểm trên lưới điện nằm trong phạm vi cho phép.
  • Tối ưu công suất truyền tải: Giảm tổn thất điện áp và tăng hiệu suất điện truyền tải.
  • Ổn định dòng điện: Cân đối dòng điện trong hệ thống theo thời gian.

Ưu điểm lớn nhất của tụ bù ngang là ổn định công suất hệ thống, nâng cao hiệu quả truyền tải điện và hoạt động các thiết bị điện. Ngược lại, tụ bù ngang có thể gây quá áp hoặc sự cố trên đường dây khi non tải hoặc không tải.

Tìm hiểu về tụ bù dọc

Tụ bù dọc là cách mắc nối tiếp tụ bù với tải trên đường dây, làm giảm cảm kháng đường dây, hạn chế sụt áp, đặc biệt ở phía cuối đường dây. Mặt khác khi bù dọc sẽ làm tăng cường độ dòng ngắn mạch do đã giảm tổng trở đường dây.

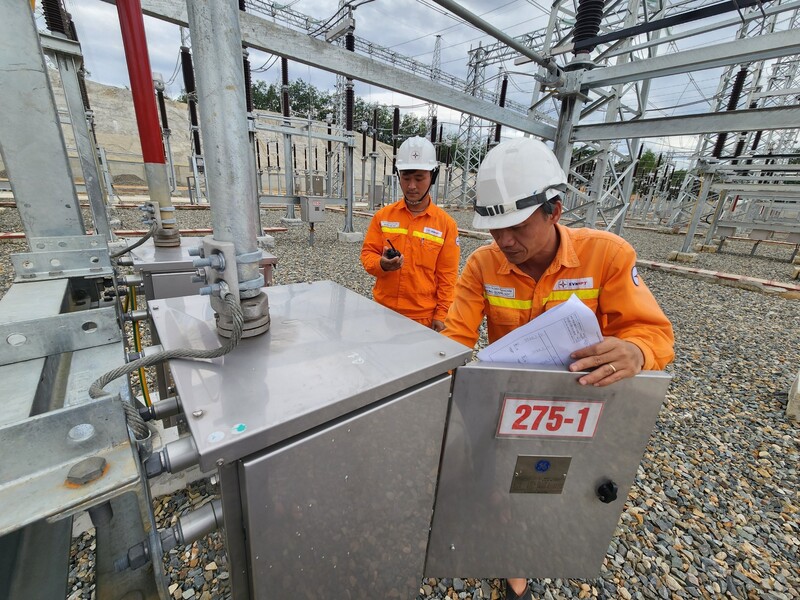

lap dat tu bu doc 1

Đặc điểm của mạch lắp tụ bù dọc:

  • Công suất tụ và điện áp tăng đều phụ thuộc vào dòng qua tụ dọc
  • Dòng tải càng lớn thì độ tăng điện áp càng lớn và ngược lại

Công dụng chính của bù dọc:

  • Nâng cao công suất phản kháng: Nâng công suất phản kháng trong lưới điện tới mức cần thiết.
  • Ổn định công suất truyền tải: Điều chỉnh các yếu điểm công suất trong hệ thống, ổn định điện áp.

So sánh với công suất tụ bù ngang, công suất tụ bù dọc chỉ bằng khoảng 12,5%.

=>> Đọc thêm: Tính công suất và thiết kế sơ đồ lắp tụ bù nền

Tìm hiểu về kháng bù ngang

Kháng bù ngang là dạng cuộn kháng dùng để điều chỉnh và điều tiết công suất phản kháng trong phạm vi cho phép. Chức năng chính của thiết bị này là tiêu thụ hoặc tạo ra công suất phản kháng theo yêu cầu, giúp ổn định điện áp và điện năng trong hệ thống, đặc biệt khi tải hoặc công suất thay đổi.

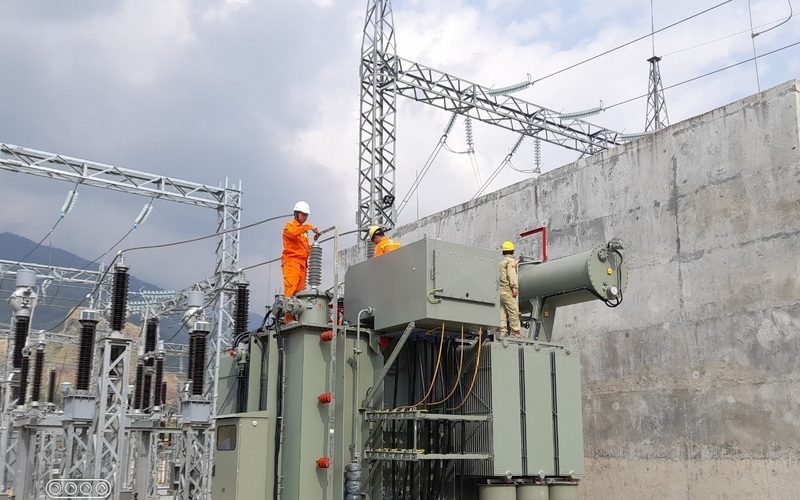

lap dat khang bu ngang 1

Kháng bù ngang có mạch từ riêng biệt, làm việc trong môi trường điện từ mạnh. Thông qua hoạt động điều chỉnh công suất phản kháng, kháng bù ngang làm cân bằng công suất và giảm tổn thất điện áp.

Công dụng của kháng bù ngang

Loại bỏ công suất phản kháng dư: Cuộn kháng bù ngang tiêu thụ công suất phản kháng dư thừa trong mạch tải, điều chỉnh lượng công suất phản kháng, giảm điện áp về mức ổn định.

lap dat khang bu ngang 2

Giảm tác động của điện dung đường dây: Trên các đường dây siêu cao áp với khoảng cách truyền tải lớn xuất hiện lượng lớn điện dung pha – pha và pha – đất, sản sinh công suất phản kháng dư thừa, tương tự tụ bù ngang. Khi đường dây non tải hoặc không tải, lượng công suất dư này có thể làm tăng điện áp cuối đường dây. Đặt cuộn kháng bù ngang tại các điểm trọng yếu trên đường dây để triệt tiêu một phần công suất phản kháng dư, từ đó giảm tác động xấu của điện dung đường dây.

Nhược điểm của kháng bù ngang

Chi phí đầu tư ban đầu và chi phí cấu hình cho kháng bù ngang là khá lớn. Bên cạnh đó khi lắp đặt, cuộn kháng bù ngang yêu cầu không gian lớn. Đây là hai hạn chế lớn nhất khi cân nhắc lắp đặt thiết bị này. Ngoài ra cuộn kháng bù ngang phải hoạt động liên tục, cường độ cao khi dòng điện dung lớn nên cần bảo dưỡng thường xuyên để ổn định tính hiệu quả.

=>> Đọc thêm: Hướng dẫn tính dung lượng tụ bù máy biến áp và phụ tải

Nên chọn tụ bù ngang hay tụ bù dọc?

Tụ bù ngang đạt hiệu quả cao khi bạn có nhu cầu nâng cao hệ số công suất cosφ chung cho toàn hệ thống điện. Ngược lại tụ bù dọc phát huy hiệu quả khi giảm sụt áp tại điểm cụ thể trên đường dây.

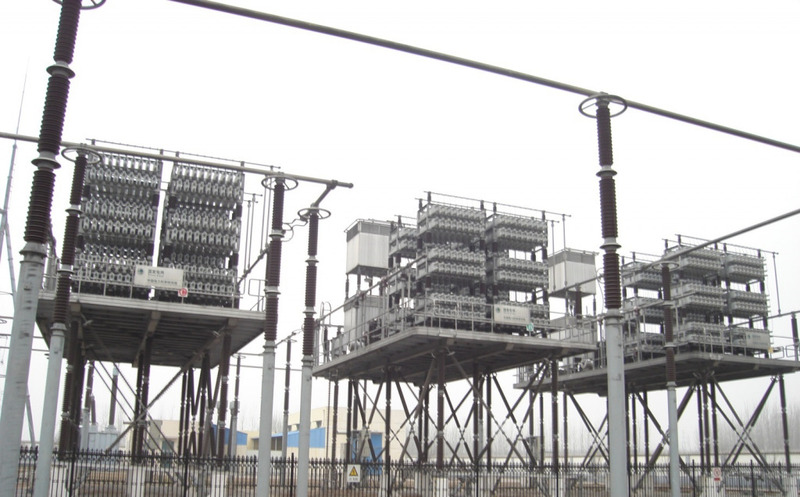

lap dat tu bu doc 2

Bù ngang thường được sử dụng trong hệ thống điện 1 pha, trong khi bù dọc có thể sử dụng cho cả hệ thống điện 1 pha và 3 pha.

Tụ bù ngang có chi phí rẻ hơn và dễ dàng bảo trì, sửa chữa hơn tụ bù dọc, thích hợp cho hệ thống truyền tải điện vừa và nhỏ. Trong khi tụ bù dọc có chi phí cao, yêu cầu bảo dưỡng liên tục, thích hợp cho đường dây truyền tải điện công suất lớn.

Qua bài so sánh tụ bù ngang và tụ bù dọc trên, BTB Electric hy vọng bạn đã hiểu hơn về 2 cách lắp tụ bù này và lựa chọn phương pháp phù hợp cho đặc điểm đường dây tải hiện có. Tham khảo thêm những kiến thức khác về ứng dụng và cách chọn, lắp đặt tụ bù tại website của chúng tôi – BTB Electric.
