Tủ điện MCC – Thông số kỹ thuật, cấu tạo và ứng dụng
Tủ điện MCC là dòng tủ công nghiệp được sử dụng rộng rãi trong hệ thống điện sử dụng động cơ công suất lớn. Tủ điều khiển MCC được ví như “nhạc trưởng” điều khiển linh hoạt và hiệu quả các động cơ, máy bơm,… giúp tăng hiệu quả hoạt động. Bài viết dưới đây từ BTB Electric sẽ giúp bạn hiểu thêm về tủ MCC: thông số kỹ thuật, cấu tạo, ứng dụng và các phương thức khởi động.
Khái niệm về tủ MCC
Tủ điện MCC (Motor Control Center) là tủ điện công nghiệp điều khiển trung tâm, có nhiệm vụ điều khiển động cơ trong hệ thống điện. Dòng tủ điện này được sử dụng để phân phối công suất động cơ, điều khiển tốc độ, điều chỉnh chiều quay, đồng thời bảo vệ động cơ công suất lớn.
Thông số kỹ thuật và cấu tạo tủ điện MCC
Dưới đây là những thông số kỹ thuật cơ bản của tủ điện MCC:
- Tiêu chuẩn áp dụng: IEC 60439-1, IEC 60529
- Điện áp định mức: 220 – 230 VAC / 380 – 415 VAC
- Mức dòng cắt: 6kA – 50kA
- Tần số: 50Hz / 60Hz
- Dòng điện tối đa: 1200A
- Công suất động cơ: 1500W – 630000W
- Cấp bảo vệ (IP): IP43 – IP55
- Độ tăng nhiệt tối đa: 50 độ C
Cấu tạo của tủ MCC có 2 phần là vỏ tủ và các thiết bị bên trong:
- Vỏ tủ: Được làm từ hợp kim nhôm sơn tĩnh điện, có dạng khối hộp, được chia thành nhiều ngăn theo chiều thẳng đứng. Các ngăn được phân chia thành điều khiển điện áp thấp (động cơ 230V – 1000V) và điều khiển điện áp cao (động cơ 1000V – 15kV).
- Các thiết bị: Bộ khởi động (biến tần, khởi động mềm, biến tần khởi động trực tiếp, khởi động cứng hoặc máy biến áp), bộ điều khiển trung tâm, MCCB, MCB, contactor, rơ le nhiệt,… Các thiết bị đều được liên kết với hệ thống khóa liên động an toàn, giảm thiểu rủi ro khi vận hành hay bảo dưỡng.
Các phương thức khởi động tủ điều khiển MCC
Các phương thức khởi động tủ điện MCC thường gặp là khởi động cứng, khởi động mềm và biến tần.
Khởi động cứng (sao – tam giác)
Khởi động cứng là phương pháp thường được áp dụng cho các động cơ có công suất nhỏ có đấu nối mạch sao – tam giác. Ưu điểm của loại khởi động tủ MCC này là chi phí thấp, dễ kiểm tra các dây đấu nối, dễ lắp đặt và sửa chữa. Nhưng phương pháp khởi động này tồn tại một số nhược điểm là chỉ sử dụng cho các loại động cơ nhỏ dưới 10kW, phạm vi khởi động hạn chế, dòng điện khởi động có công suất nhỏ.
Khởi động mềm
Phương pháp khởi động mềm áp dụng cho động cơ có công suất hoạt động trung bình đến lớn. Có nhiều cách để thực hiện phương pháp khởi động này, chủ yếu là điều áp xoay chiều và biến đổi tần số.
Ưu điểm của khởi động mềm là dễ dàng điều chỉnh với phạm vi điều chỉnh rộng và hoạt động khá ổn định, dễ điều chỉnh tốc độ động cơ, chi phí đầu tư vừa phải. Điểm trừ là tủ MCC dùng khởi động mềm khó thiết kế và bảo trì bảo dưỡng, dòng điện khó điều chỉnh, dễ gặp sai sót khi điều chỉnh.
Khởi động dùng biến tần
Tủ điều khiển MCC dùng biến tần hoạt động bằng việc thay đổi tần số dòng điện qua cuộn dây động cơ, từ đó giúp điều khiển tốc độ động cơ diễn ra vô cấp trong suốt quá trình hoạt động của thiết bị.
Ưu điểm của phương pháp khởi động này là tiết kiệm điện năng, tận dụng tối đa công suất làm việc, bảo vệ động cơ khi quá tải, mất pha hoặc điện áp thay đổi đột ngột, kéo dài tuổi thọ cho động cơ.
Tham khảo thông tin về dòng tủ điều khiển khác: Tủ điện điều khiển tự động hóa PLC

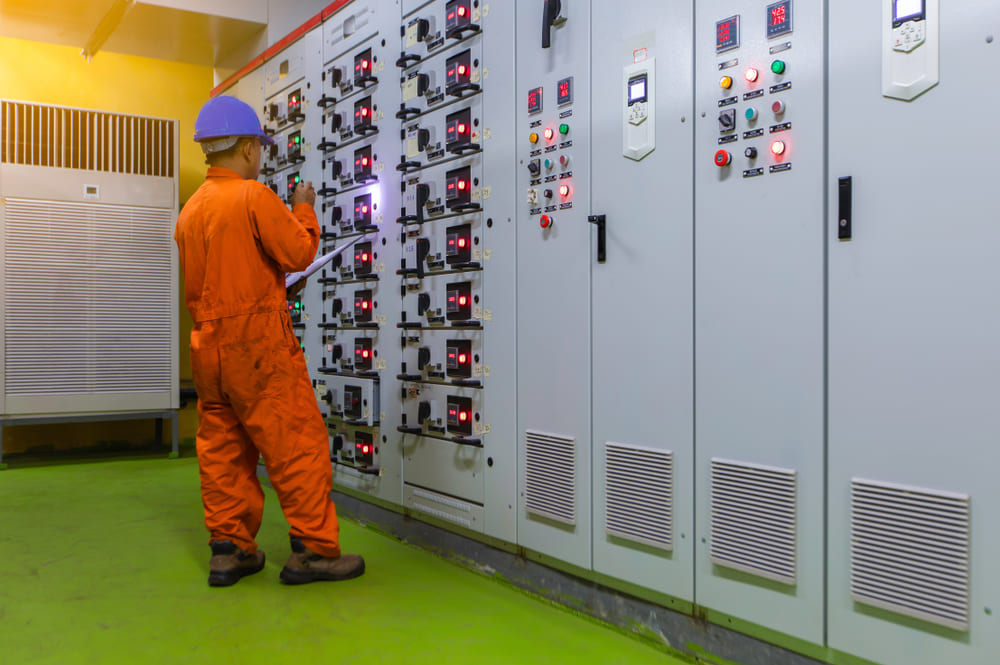

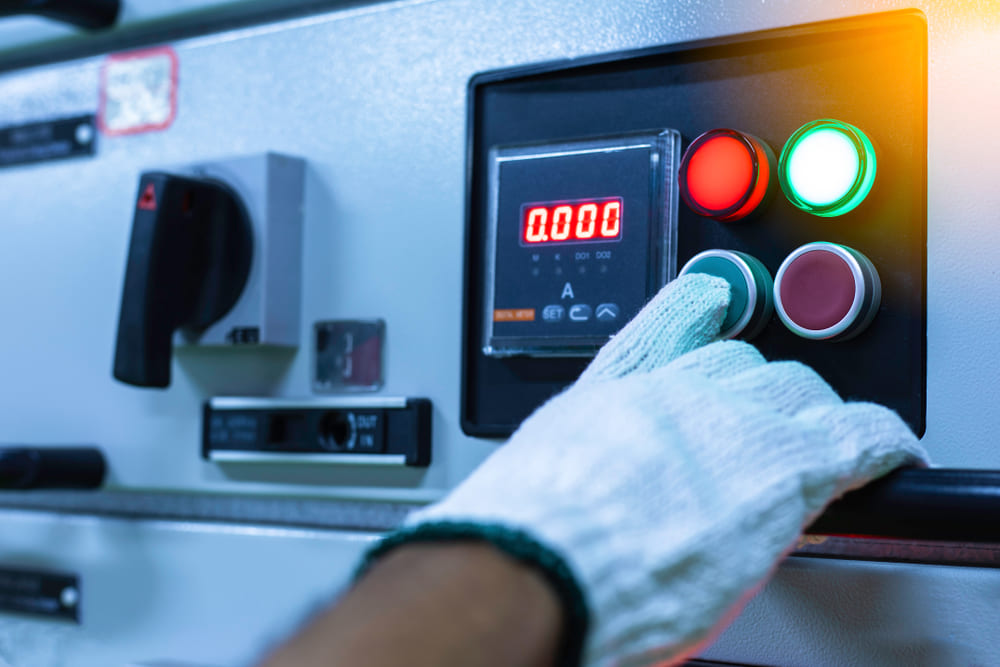

Lợi ích khi vận hành tủ điện MCC
Lắp đặt và vận hành tủ điện MCC giúp nâng cao hiệu suất làm việc và chi phí vận hành cho các ứng dụng cần giám sát chặt chẽ nhiều động cơ trong hệ thống. Các công trình sử dụng tủ MCC như nhà máy sản xuất sẽ tối ưu thêm về không gian và chi phí đầu tư trang thiết bị. Mặt khác, dòng tủ điện này có thiết kế đơn giản, dễ dàng tháo lắp, bảo dưỡng, bảo trì và linh hoạt mở rộng công suất khi có yêu cầu.
Nhờ có đa dạng phương thức khởi động như khởi động sao – tam giác, biến tần, khởi động mềm,.. mà việc thiết kế, lắp đặt tủ MCC khá nhanh chóng, đáp ứng tốt nhu cầu của đơn vị sử dụng. Thiết kế đấu nối tủ điều khiển này theo dạng tối giản, tiết kiệm không gian. Hệ thống sẵn sàng lắp đặt thêm thiết bị khi cần. Động cơ và thiết bị đặt trong tủ MCC hạn chế được tác hại từ môi trường làm ăn mòn, tăng tuổi thọ hoạt động. Cùng với đó, việc sử dụng tủ MCC giúp người vận hành dễ dàng kiểm soát toàn bộ hệ thống động cơ, bao gồm động cơ không hoạt động.
Ứng dụng thực tế của tủ điện MCC
Chức năng chính của tủ điều khiển MCC là khởi động, giám sát và thay đổi đặc tính quay của động cơ. Ứng dụng của tủ MCC là điều khiển một hoặc nhiều động cơ công suất lớn trong nhà máy, xưởng sản xuất, trạm bơm tiêu, công trình, cao ốc, bệnh viện, sân bay,… Cụ thể hơn loại tủ này điều khiển hệ thống bơm sinh hoạt, bơm tăng áp, đài phun nước, quạt thông gió, quạt hút khói,…
Chọn thiết bị điện BTB Electric cho tủ điện MCC
BTB Electric cung cấp các thiết bị điện quan trọng trong việc vận hành tủ điện MCC, bao gồm contactor, các loại aptomat, rơ le nhiệt,… Thiết bị của chúng tôi là lựa chọn của nhiều nhà thầu tại các công xưởng, nhà máy, xí nghiệp, trạm điện,… tại Việt Nam.
Tham khảo giải pháp thiết bị cho tủ MCC của chúng tôi: Tủ điều khiển MCC – BTB Electric
Thiết bị điện công nghiệp BTB Electric được sản xuất dựa trên tiêu chuẩn châu Âu IEC, EN, UL,.. với linh kiện đạt chuẩn cao nhất, hiệu suất ấn tượng. Tham khảo thông số kỹ thuật các sản phẩm từ BTB Electric:
