Tủ RMU là gì? Cấu tạo và ứng dụng tủ trung thế RMU
Tủ RMU là loại tủ trung thế bao gồm nhiều ngăn riêng biệt, dùng để kết nối, đo lường và bảo vệ đường dây dẫn điện. Dòng tủ này được sử dụng cho cả hệ thống điện công nghiệp và dân dụng. Thông tin về cấu tạo, phân loại, ưu điểm và ứng dụng của tủ RMU được BTB Electric tổng hợp trong bài viết sau.
Khái niệm về tủ RMU
Tủ RMU (Ring Main Unit) hay tủ phân phối vòng tròn là hệ thống tủ điện hợp bộ có chức năng kết nối, đo lường, chứa các loại máy cắt mạch bảo vệ máy biến áp. Tủ RMU được thiết kế theo cấu trúc metal enclosed, nhìn chung có kích thước nhỏ, có độ tin cậy cao và thuận tiện bảo dưỡng, mở rộng quy mô. Loại tủ này có thể được lắp đặt trong nhà hoặc ngoài trời.
Tủ RMU là thành phần không thể thiếu trong nhiều công trình điện dân dụng và công nghiệp như trong ngành xây dựng, vận hành hệ thống điện, lọc dầu, sản xuất, bến cảng, tòa nhà lớn,... Dòng tủ RMU được vận dụng cho hệ thống phân phối mạch vòng thứ cấp đóng cắt đầu vào cho trạm biến thế phân phối hoặc đầu nguồn hạ áp.
Cấu tạo chuẩn của tủ trung thế RMU

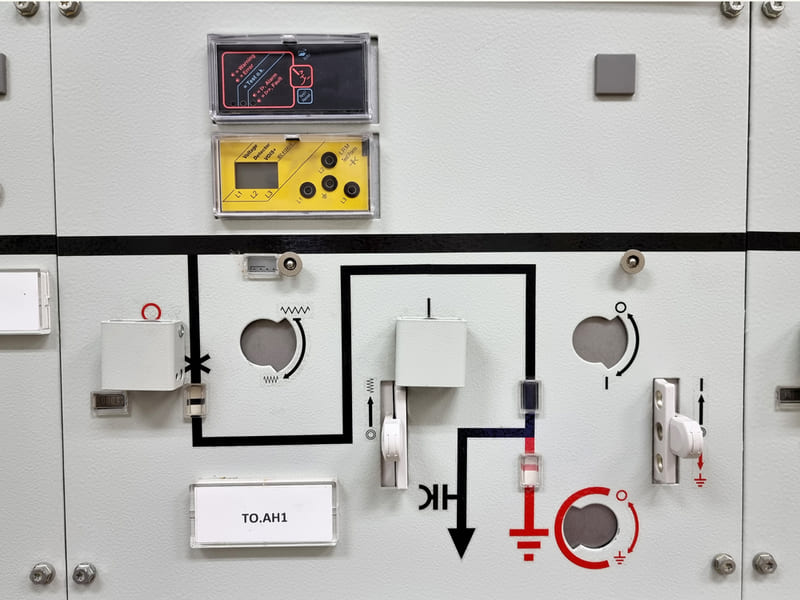

Tủ RMU kết nối các khoang lẫn nhau tạo thành tổ hợp theo quy chuẩn RMU 2 ngăn, 4 ngăn hay 6 ngăn. Tùy theo chức năng thiết kế, tủ RMU có thể mở rộng được (Extensible) hoặc không mở rộng được (Compact). Các hệ tủ được kết nối bằng các ngăn cáp đầu ra - đầu vào sử dụng cầu dao cách ly và ngăn cáp ra máy biến áp sử dụng CB kết hợp cầu chì để bảo vệ.
Các phần tử đóng cắt trong tủ gồm cầu dao, máy cắt không khí ACB, CB, dây nối đất, thanh cái và các đầu đấu. Các phần tử này được đặt trong bình khí SF6, tránh các tác động môi trường như oxy hóa, dầu mỡ, bụi bẩn. Loại tủ RMU truyền thống sử dụng kết hợp cầu dao và cầu chì. Loại RMU hiện đại đã tích hợp máy cắt mạch nhỏ gọn với rơ le tự cấp nguồn và biến dòng, giúp thu gọn kích thước tủ và giá thành tương đương.
Lợi ích khi sử dụng tủ RMU trung thế
Tủ RMU được thiết kế theo dang module, đa phần có thể mở rộng được tùy theo nhu cầu vận hành. Thiết kế dòng tủ điện này tuy nhỏ gọn nhưng vẫn đảm bảo đầy đủ chức năng, phù hợp với không gian đô thị hay nhà máy chật chội.
Tủ RMU có cấu trúc bảo vệ đạt chuẩn IP65, chống lại sự xâm nhập của nước, không khí và bụi bẩn. Vỏ tủ làm từ thép không gỉ, hàn kín chi tiết, cách điện và an toàn khi tiếp xúc.
RMU được trang bị các tính năng an toàn bảo vệ cả thiết bị và nhân sự vận hành. Bên ngoài tủ dùng khóa liên động, cản trở các thao tác vận hành bất thường. Các ngăn quan trọng chỉ có thể được mở ra khi các lộ ra được nối đất.
Với những đặc tính như vậy, tủ RMU có tuổi thọ đạt tới hơn 20 năm, thời gian vận hành 40 - 50 năm. Khi vận hành tủ RMU, ảnh hưởng từ khí hậu, điều kiện môi trường là rất thấp. Với loại tủ điện trung thế dùng môi trường chân không sẽ gần như không cần bảo trì, bảo dưỡng trong thời gian vận hành, đồng nghĩa các chi phí này được tiết kiệm rất nhiều.
Các loại tủ RMU thông dụng
Tủ RMU được phân loại chủ yếu theo 3 cách là cấu tạo bên trong, môi trường dập hồ quang và cấp điện áp. Phân loại theo cấu tạo: Tủ mở rộng được (Extensible) và tủ không mở rộng được (Compact). Phân loại theo môi trường dập hồ quang: Môi trường không khí, môi trường chân không và môi trường cách điện SF6. Phân loại theo cấp điện áp: 24kV và 36kV.
Tủ RMU SF6
Tủ RMU sử dụng môi trường SF6 có hiệu suất và độ tin cậy cao. Loại RMU này dùng khí lưu huỳnh hexafluoride (SF6) làm môi trường cách điện và dập tắt hồ quang, giảm tối thiểu gián đoạn điện khi có sự cố. Tủ RMU SF6 có tính dẫn nhiệt và dập tắt hồ quang rất tốt nên được sử dụng phổ biến trong nhiều hệ thống lưới điện.
Tuy nhiên khí SF6 trong tủ là loại khí nhà kính mạnh và tác động xấu tới môi trường. Vì vậy việc xử lý khí SF6 đúng cách, kiểm tra thường xuyên là rất quan trọng để đảm bảo môi trường RMU cách điện SF6.
Tủ RMU chân không
RMU chân không là sự thay thế lý tưởng cho loại tủ SF6 khi sử dụng môi trường chân không để dập tắt hồ quang điện. Loại RMU này có ưu điểm là ít ảnh hưởng tới môi trường, không cần bảo dưỡng, tuổi thọ cao. Do vậy RMU chân không rất phù hợp cho các ứng dụng đòi hỏi độ bền và chắc chắn cao.
Xem thêm các loại tủ điện khác tại: 8 loại tủ điện công nghiệp chuyên dụng phổ biến
Ưu điểm của tủ RMU trong phân phối điện
Tủ RMU có khả năng phân phối tải, đảm bảo dòng điện ổn định ngay cả khi đang bảo trì hoặc gặp lỗi. Khả năng cô lập sai lỗi và duy trì hoạt động các khu vực khác bên trong tủ trung thế này là giải pháp tốt để cải thiện tính liên tục trong duy trì điện cho hệ thống, cải thiện hiệu suất truyền tải điện, hạn chế gián đoạn. Từ đó tần suất mất điện và tác động từ rủi ro này suy giảm. Ngoài ra các rủi ro đột biến như điện áp cao được kiểm soát tốt hơn, giúp bảo vệ các thiết bị nhạy cảm và giảm tỷ lệ hỏng hóc tại phụ tải.
Hệ thống RMU đóng vai trò then chốt trong việc gia tăng hiệu quả cho vận hành cơ sở hạ tầng điện. Sử dụng RMU là một phần trong xu thế tiêu thụ năng lượng bền vững, giảm thiểu tổn thất năng lượng và tăng cường hiệu quả chung cho hệ thống, đặc biệt trong mạng trung thế.
Đọc thêm: Hướng dẫn đọc sơ đồ nguyên lý tủ điện trung thế RMU
Ứng dụng thực tế của RMU

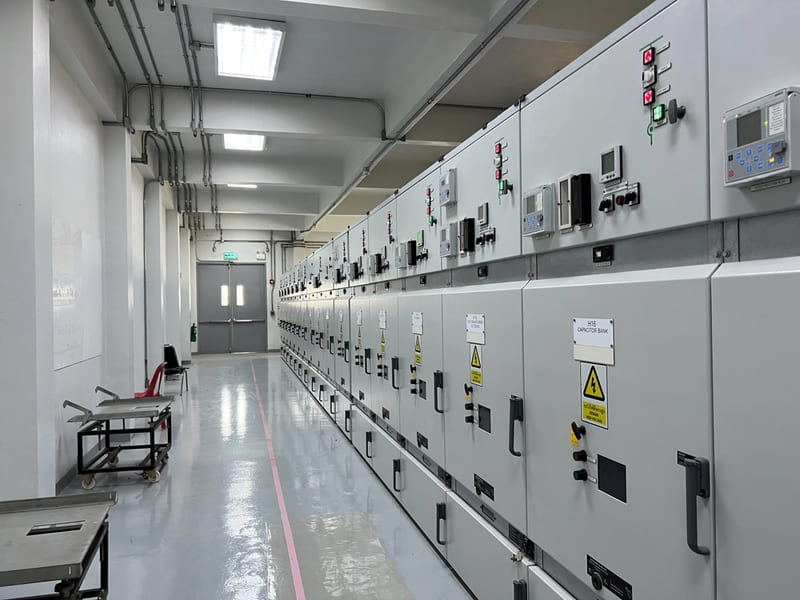

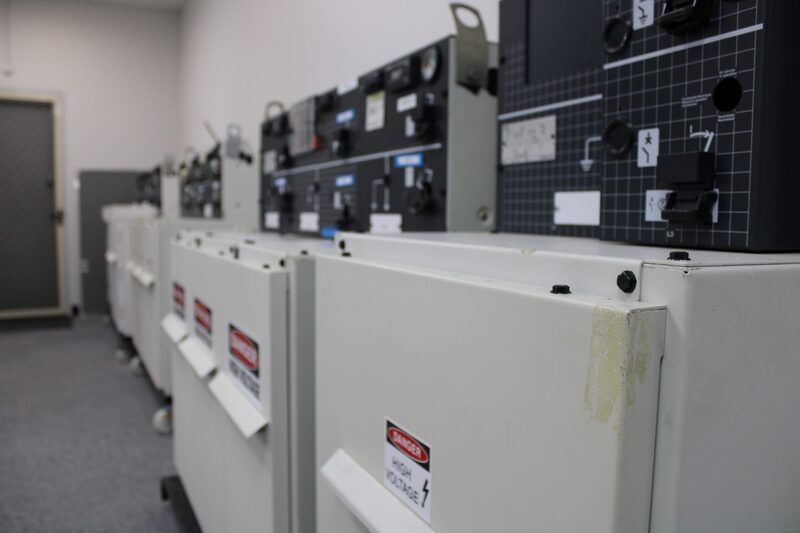

Tủ RMU được ứng dụng rộng rãi trong nhiều lĩnh vực, từ các trạm biến áp phân phối nhỏ đến các công trình quy mô lớn như trạm biến áp trung thế, cao thế đặt ngầm hoặc lộ thiên. Ngoài ra, tủ RMU còn được sử dụng trong các nhà máy năng lượng gió và các công trình dân dụng như khách sạn, trung tâm thương mại, tòa nhà chung cư.
Tủ RMU phù hợp với nhiều loại trạm điện khác nhau, từ các trạm điện ngoài trời đơn giản đến các trạm chuyển tiếp, phân phối phức tạp. Dòng tủ này được ứng dụng rộng rãi trong các nhà máy công nghiệp, các trạm điện ngầm và các hệ thống FRTU.
Các giải pháp xây dựng tủ RMU được tùy chỉnh linh hoạt để thích nghi với đặc tính riêng của các môi trường phân phối điện. Một số lĩnh vực sau sẽ chứng minh tính linh hoạt của RMU:
- Trung tâm thương mại: Quản trị nhu cầu điện trong giờ cao điểm, giờ làm việc và cung cấp nguồn điện liên tục cho hệ thống an ninh sau giờ làm việc.
- Trung tâm dữ liệu: Cho phép phân phối điện ổn định, hỗ trợ các yêu cầu cài đặt thời gian hoạt động quan trọng và bảo vệ các thiết bị nhạy cảm.
- Bệnh viện: Đảm bảo nguồn cung cấp điện liên tục, cần thiết cho các thiết bị cấp cứu và hoạt động của bệnh viện.
Xem thêm: Tủ LBS là gì? Cấu tạo và ứng dụng trong điện công nghiệp
Sự phối hợp hiệu quả giữa RMU và thiết bị đóng cắt là một phần quan trọng của mạng lưới phân phối điện hiện đại. Bằng cách tập trung vào khả năng tương tác và thiết kế hệ thống tương thích cho từng ứng dụng, tủ RMU có thể đạt được hiệu suất, độ an toàn và độ tin cậy cao mà các hệ thống điện ngày nay đòi hỏi. Tham khảo các thông tin mới về tủ điện tại: Kiến thức tủ điện - BTB Electric.
