Contactor 3 pha là gì? Cấu tạo và ứng dụng

Contactor 3 pha là dòng contactor dành cho hệ thống điện công nghiệp, đồng thời cũng là dòng contactor được sử dụng nhiều nhất hiện tại. Cấu tạo contactor 3 pha như thế nào, nguyên lý hoạt động cũng như ứng dụng của loại thiết bị này đều có trong bài tổng hợp sau đây từ BTB Electric.

Contactor 3 pha là gì?

Contactor 3 pha hay khởi động từ 3 pha là thiết bị đóng cắt điện sử dụng cho hệ thống điện 3 pha công nghiệp. Thiết bị này có 3 cặp cực tương ứng cho 3 tiếp điểm chính, ngoài ra có thêm các cặp cực cho tiếp điểm phụ ở hai bên.

ac contactor btb logo 1500

Công dụng của contactor 3 pha là đóng ngắt, đảo chiều nguồn điện, khi gắn rơ le nhiệt có thể bảo vệ quá tải cho hệ thống điện hoặc thiết bị điện quan trọng. Nguồn điện sử dụng là điện xoay chiều 3 pha.

Cấu tạo contactor 3 pha

Cấu tạo contactor 3 pha tương tự như đa số dòng contactor khác, gồm 3 bộ phận chính là nam châm điện, buồng dập hồ quang và các tiếp điểm:

Số tiếp điểm chính trên khởi động từ 3 pha là 3. Các tiếp điểm này nằm trên hệ thống mạch động lực, cho phép dòng điện có cường độ lên tới vài nghìn A chạy qua. Bên cạnh đó, các tiếp điểm phụ 2 bên được sử dụng cho mạch điều khiển, chỉ cho phép dòng điện chạy qua không quá 5A.

cau tao contactor 1

Nam châm điện trong contactor 3 pha là một lõi sắt dày có gắn lò xo, xung quanh được cuốn dây đồng, chức năng nén đẩy để đóng bật contactor. Lõi sắt bao gồm lõi tĩnh và lõi ứng (chuyển động).

Buồng dập hồ quang hay board mạch dập hồ quang điện có nhiệm vụ loại bỏ hồ quang điện sản sinh khi đóng ngắt, ngăn nhiệt độ khi đốt nóng hồ quang làm cháy tiếp điểm. Kết cấu buồng dập hồ quang có thể là dạng ngắt đôi – cơ chế dập hồ quang động lực kép; khe hẹp và bộ tách hồ quang.

=>> Xem thêm: Ý nghĩa các ký hiệu và thông số trên contactor

Nguyên lý hoạt động của contactor 3 pha

Nguyên lý hoạt động phổ biến nhất của contactor 3 pha là nguyên lý từ tính. Thiết bị sử dụng nam châm điện tạo ra từ trường để đóng tiếp điểm. Khi nam châm mất năng lượng, các tiếp điểm sẽ tự động mở. Do đó, khởi động từ 3 pha có thể điều khiển trạng thái chuyển mạch của động cơ bằng cách điều chỉnh cường độ từ trường.

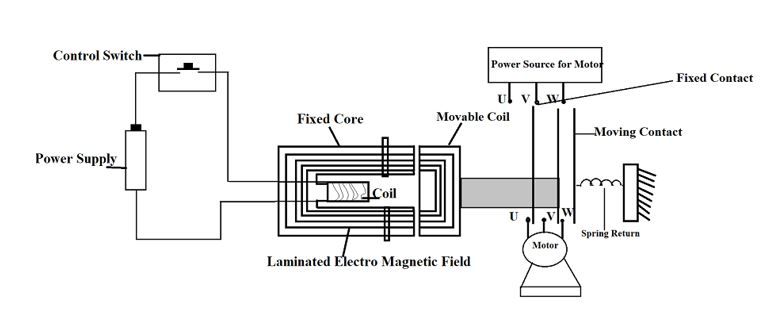

nguyen ly hoat dong contactor 1

Ngoài nguyên lý từ tính, còn có một loại contactor khác sử dụng nguyên lý điện tử, gồm linh kiện điện tử như bóng bán dẫn để điều khiển trạng thái chuyển mạch của động cơ. So với công tắc tơ từ tính, công tắc tơ điện tử mang lại khả năng kiểm soát hoạt động của động cơ chính xác hơn, có tuổi thọ dài hơn và hiệu quả cao hơn.

Ứng dụng của khởi động từ 3 pha

Khởi động từ 3 pha là thiết bị điều khiển quan trọng trong hệ thống điện, được sử dụng rộng rãi với các chức năng sau:

  • Lắp đặt trong hệ thống khởi động sao – tam giác để linh hoạt thay đổi chế độ vận hành của động cơ theo 2 sơ đồ sao và tam giác.
  • Điều khiển và bảo vệ động cơ khỏi trường hợp làm việc quá tải.
  • Điều khiển tụ bù giúp kiểm soát công suất phản kháng sản sinh ra.
  • Tăng cường tính tự động hóa trong các dây chuyền sản xuất công nghiệp.

Nhờ những chức năng trên mà contactor 3 pha được sử dụng rất phổ biến trong các lĩnh vực về điện, công nghiệp và tự động hóa. Không khó để tìm thấy thiết bị này trong tủ điện, bảng điện tại các tòa nhà văn phòng, công trình dân dụng, khu phức hợp, trung tâm thể thao, trung tâm thương mại, bệnh viện cho đến công trường xây dựng, công trình giao thông, dây chuyền sản xuất công nghiệp, công trình truyền tải điện,…

=>> Xem thêm: Hướng dẫn đấu nối khởi động từ 3 pha và 1 pha chi tiết

Khởi động từ 3 pha còn được sử dụng để điều khiển riêng lẻ thiết bị như quạt máy, động cơ, hệ thống làm mát,…. Nhờ có thiết bị này mà quá trình hoạt động của dây chuyền sản xuất hiệu quả hơn, đồng thời giảm thiểu gián đoạn khi có sự cố về nguồn điện.

So sánh contactor 3 pha và 1 pha

Điểm khác biệt đầu tiên khi so sánh khởi động từ 3 pha và khởi động từ 1 pha là số tiếp điểm. Trên dòng 3 pha sẽ có 3 tiếp điểm chính, tương ứng 3 cặp cực thì dòng 1 pha chỉ có 2 tiếp điểm ứng với 2 cặp cực. Bên cạnh đó, contactor 3 pha trang bị thêm các tiếp điểm phụ thường đóng và thường mở. Trong khi đó contactor 1 pha không hỗ trợ tiếp điểm phụ mà có thể gắn thêm rơ le thay thế.

lap dat contactor khoi dong tu 9

Khởi động từ 3 pha được thiết kế với dải cường độ dòng điện rộng, từ 9A cho tới 800A, linh hoạt cho nhiều mục đích sử dụng. Ngược lại khởi động từ 1 pha được thiết kế cho các dòng định mức phổ thông như 25A, 40A hay 63A.

Một điểm khác biệt nữa là contactor 3 pha có thể kết hợp với rơ le nhiệt để bảo vệ quá tải cho mạch điện mà contactor 1 pha không hỗ trợ. Như vậy về tính đa dụng, dòng 3 pha là vượt trội hơn so với dòng 1 pha.

Hướng dẫn đấu dây cho contactor 3 pha

BTB Electric cung cấp các video hướng dẫn sơ đồ đấu dây contactor 3 pha trong các trường hợp.

Sơ đồ đấu contactor 3 pha thuận nghịch:

Sơ đồ đấu contactor 3 pha cho động cơ với rơ le lỗi pha:

Sơ đồ đấu contactor 3 pha với cảm biến tiệm cận:

Sơ đồ đấu contactor 3 pha điều khiển 2 máy bơm:

=>> Tham khảo thêm nhiều sơ đồ khác tại kênh Youtube BTB Electric.

Các loại contactor 3 pha từ BTB Electric

MC3 Series là dải sản phẩm contactor 3 pha chất lượng cao mang thương hiệu BTB Electric. Dòng sản phẩm của chúng tôi tương thích với các dòng contactor công nghiệp khác kèm khối linh kiện phụ trợ đa dạng, linh hoạt kết hợp.

capacitor duty contactor btb ac contactor btb

BTB Electric cung cấp khởi động từ 3 pha với dải dòng định mức từ 9A tới 800A, sử dụng cho hầu hết mục đích hiện nay. Vật liệu sản xuất được chọn lọc vơi độ bền cao, tối ưu cấu trúc để gia tăng tuổi thọ sử dụng, mang đến độ hiệu quả ấn tượng ngay cả trong môi trường khắc nghiệt.
