Cuộn cắt shunt trip là gì? Cấu tạo và nguyên lý làm việc
Cuộn cắt shunt trip là thiết bị, linh kiện cần thiết cho hệ thống máy cắt điện, được sử dụng rộng rãi nhất trong các hệ thống điện công nghiệp. Theo dõi bài tổng hợp sau từ BTB Electric để hiểu hơn về cấu tạo, nguyên lý hoạt động và ứng dụng của cuộn shunt trips.
Cuộn shunt trip là gì?
Cuộn cắt shunt trip được xem như một công tắc ngắt mạch điện, là một phần trong hệ thống các thiết bị bảo vệ mạch điện. Shunt trip tạo ra tín hiệu điện để kích hoạt cơ cấu đóng ngắt điện của máy cắt. Trong nhiều trường hợp cần ngắt mạch nhanh, shunt trip nhờ tín hiệu bên ngoài để kích hoạt, tạo ra lực điện từ để kích hoạt ngắt tiếp điểm trong thiết bị bảo vệ. Đây là cơ sở để ngắt điện nhanh chóng trước sự cố, giảm nguy cơ cháy nổ và thiệt hại kinh tế cho hệ thống.
Shunt trip là cuộn dây linh kiện gắn trong các thiết bị ngắt mạch thông dụng như MCCB, ACB, VCB hay bên cạnh MCB. Hiện có 2 loại cuộn cắt shunt trips là tự động (tự ngắt khi phát hiện bất thường) và thủ công (có điều khiển từ xa). Trong thực tế, cuộn cắt còn kết hợp với hệ thống báo cháy để khi có hỏa hoạn, thiết bị này sẽ chủ động ngắt mạch điện.
Cấu tạo cuộn cắt shunt trip
Cuộn shunt trip dùng riêng cho từng thiết bị ngắt mạch sẽ được thiết kế với cấu trúc, cấu tạo khác nhau.

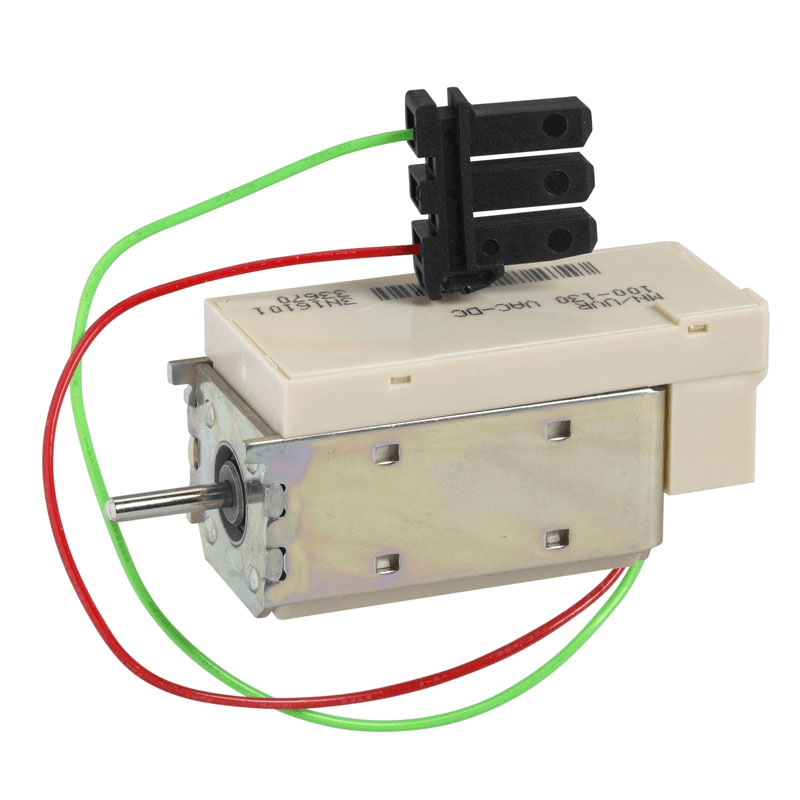

Cấu tạo shunt trip cho ACB
|
Máy cắt không khí ACB được lắp đặt tại đầu nguồn phân phối điện hạ áp tại nhà máy, khu công nghiệp, trạm biến áp, tòa cao ốc hoặc nhà máy điện mặt trời, trạm điện quốc gia. ACB có dòng định mức lên đến 6300A, có khả năng xử lý tình huống rủi ro nhanh, chính xác, độ bền cao, ổn định khi hoạt động. Shunt trips trong ACB tác động vào kết cấu cơ khí bên trong máy cắt không khí, khiến máy trở về trạng thái OFF hoặc Trip. Quá trình này tạo ra một dòng điện phụ, có thể được điều khiển từ xa và cho phép ngắt ACB kịp thời. |
 |

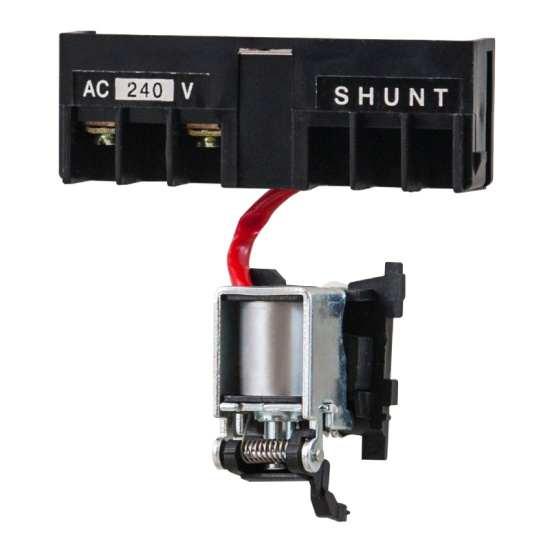

Cấu tạo shunt trip cho MCCB
| CB dạng khối MCCB là thiết bị ngắt mạch chuyên dùng cho mạng điện 3 pha công nghiệp, với dòng cắt định mức tối đa khoảng 1600A. Bên trong MCCB gồm có: khung MCCB, cần gạt, bộ phận hành trình, hộp dập hồ quang, cơ chế vận hành, tiếp điểm và các linh kiện khác. Lắp thêm shunt trip cho MCCB làm tăng tính an toàn khi đóng ngắt, đồng thời phát hiện sớm sự cố và ngắt mạch. |  |

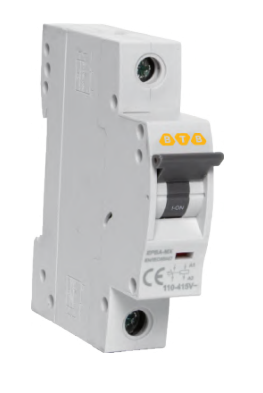

Cấu tạo shunt trip cho MCB
| Aptomat tép MCB là dòng CB đóng ngắt nhỏ gọn, sử dụng nhiều trong mạng điện dân dụng. Chỉ một số ít dòng MCB có trang bị shunt trip thêm. Dòng shunt trip này cũng có chức năng hạn chế, chỉ có vai trò tăng khả năng đóng ngắt kịp thời cho MCB khi gặp sự cố. |  |
Nguyên lý làm việc của shunt trip
Cuộn cắt shunt trip hoạt động dựa trên nguyên lý điện từ. Khi điện áp đưa vào shunt trip sẽ tạo ra từ trường đủ mạnh để kích hoạt cuộn ngắt của thiết bị ngắt mạch. Bên cạnh đó, điện trở shunt còn được dùng để đo dòng điện, điều khiển động cơ và kiểm soát nhiệt độ trên thiết bị. Shunt trip có thể được lắp bên trong hoặc bên hông thiết bị đóng ngắt.
Ưu và nhược điểm khi sử dụng shunt trip
Ưu điểm của shunt trips:
- Khả năng ngắt mạch nhanh chóng trong các tình huống nguy hiểm, bảo vệ thiết bị và con người hiệu quả.
- Được ứng dụng rộng rãi trong các hệ thống điện công nghiệp, hỗ trợ kiểm soát nhiệt độ và đo lường dòng điện hệ thống.
- Linh hoạt và dễ dàng tích hợp vào nhiều loại máy cắt điện khác nhau.
Nhược điểm của shunt trips:
- Yêu cầu lắp đặt và cấu hình chính xác với thiết bị để đảm bảo hoạt động hiệu quả và an toàn.
- Chi phí đầu tư ban đầu cho việc lắp đặt shunt trip có thể cao.
- Cần bảo trì và kiểm tra định kỳ, nếu không có thể dẫn đến các sự cố kỹ thuật.
Ứng dụng của shunt trip
Shunt trip được sử dụng nhiều như một linh kiện bổ trợ cho các thiết bị đóng ngắt mạch điện, trong cả mạng điện sinh hoạt và sản xuất. Ứng dụng của cuộn cắt shunt trip là bảo vệ thiết bị điện khỏi sự cố quá tải về nhiệt độ, dòng điện và sử dụng để đo cường độ dòng điện, điều khiển tốc độ động cơ. Shunt trip còn có thể dùng để kiểm soát nhiệt độ của hệ thống sản xuất.
Dòng sản phẩm shunt trip của BTB Electric được sản xuất đồng bộ với ACB, MCCB và MCB; được nhiều đối tác, chủ đầu tư tin dùng bởi chất lượng tốt và hoạt động ổn định. Một số mã cuộn cắt tiêu biểu là OF23A, OF40A, CC/SHT,…
Shunt trips là giải pháp quan trọng trong việc bảo vệ và quản lý hệ thống điện hiện đại, đáp ứng các tiêu chuẩn an toàn cho cả mạng lưới điện công nghiệp và dân dụng. BTB Electric hy vọng bài viết này đã cung cấp thông tin hữu ích về shunt trip và ứng dụng trong từng trường hợp. Khám phá các dòng shunt trip tích hợp trong sản phẩm ACB, MCCB, và MCB của chúng tôi để tìm hiểu thêm chi tiết.
