Tủ điện MDB trong công nghiệp là dòng tủ điện khá phổ biến, được lắp đặt sau tủ điện tổng MSB và phía trước hệ tủ phân phối DB. Trong bài tổng hợp này, bạn sẽ cùng BTB Electric tìm hiểu cấu tạo, nguyên lý hoạt động của tủ điện phân phối MDB.

Tủ điện phân phối MDB là gì?

Tủ điện MDB (Main Distribution Board) có nhiệm vụ điều khiển và phân phối điện trong mạng điện công nghiệp hạ thế. Bên cạnh đó, dòng tủ này còn có chức năng bảo vệ an toàn cho hệ thống phụ tải trước sự cố từ nguồn điện.

Tủ MDB đóng vai trò trung gian phân phối, kết nối nguồn điện chính từ từ tủ tổng MSB tới các thiết bị công suất lớn trong hệ thống phụ tải. Trong thực tế, tủ phân phối MDB được lắp ngay sau tủ tổng MSB và trước tủ DB.

Cụ thể các chức năng của tủ điện phân phối MDB:

• Chức năng phân phối điện: Chuyển nguồn từ tủ điện tổng tới thiết bị trong phụ tải như hệ thống đèn, điều hòa, quạt thông hơi, băng chuyền, động cơ,.. và đảm bảo các thiết bị này hoạt động ổn định.
• Chức năng an toàn điện: Tích hợp kèm các thiết bị bảo vệ như relay, CB để ngắt tự động trong trường hợp sự cố nguồn điện như chập điện, cháy nổ, quá tải điện, hạn chế sự cố hỏng hóc trên nguồn điện tổng và thiết bị phụ tải.

Thông số kỹ thuật và cấu tạo tủ điện phân phối MDB

Tủ điện MDB có kết cấu chắc chắn với khung vỏ tủ làm từ thép mạ kẽm, sơn tĩnh điện, lắp ráp đạt chuẩn. Loại tủ điện này được chia ngăn riêng biệt cho các nhóm thiết bị với chức năng chuyên biệt. Bên trong tủ có cấu tạo gồm nhiều thiết bị và linh kiện, bao gồm:

• Các thiết bị đóng ngắt: MCCB, ACB, cầu chì,…
• Các thiết bị bảo vệ: relay bảo vệ pha, relay nhiệt, contactor
• Các thiết bị chất lượng điện: tụ bù, cuộn kháng,…

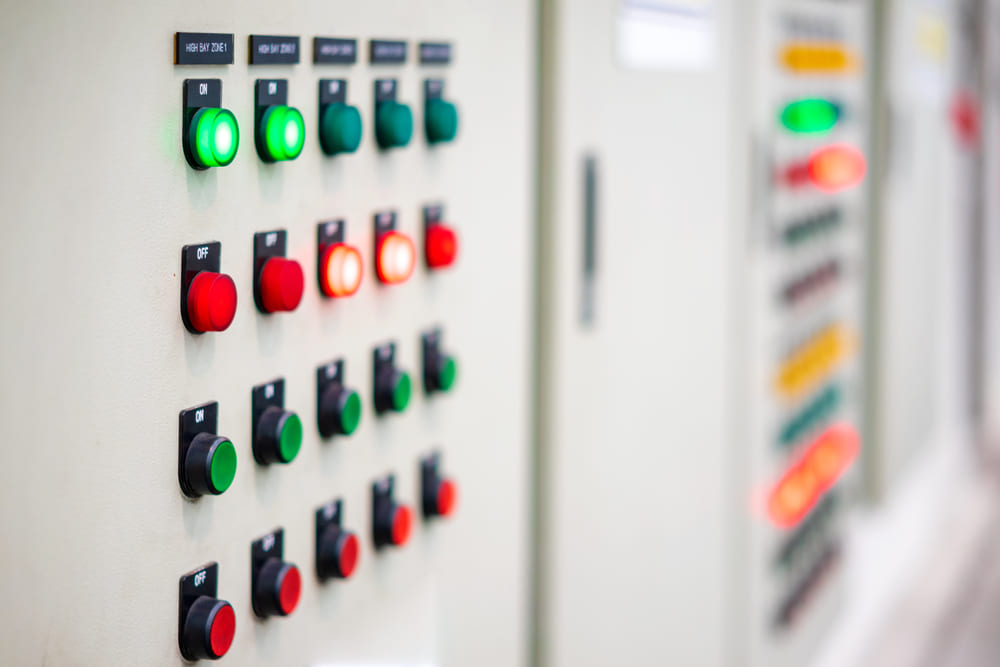

• Các linh kiện: dây điện, nút nhấn, đèn báo,…

Nguyên lý hoạt động của tủ phân phối MDB

Nguồn điện lưới từ đường dây tới tủ tổng MSB, đi qua tủ phân phối MDB sau đó tới các tủ điện DB hoặc ngăn phân phối cấp MCCB để chuyển hóa thành mạch điện với cường độ nhỏ hơn. Khi đó hệ thống đo lường chất lượng của các mạch điện nhỏ sẽ hoạt động để đảm bảo ổn định, phù hợp thông số kỹ thuật cho thiết bị phụ tải.

Trường hợp phát hiện thiết bị phụ tải có nguy cơ quá tải hay cháy nổ, các thiết bị đóng ngắt trên tủ điện MDB sẽ tự động ngắt điện về phụ tải. Trường hợp tương tự khi phát hiện nguồn điện gặp vấn đề như sụt áp, mất pha,…

Tại một số quốc gia, tủ điện MDB có chức năng tương đương tủ điện MSB. Do vậy nguồn điện từ đầu nguồn hạ thế có thể tới thẳng tủ này.

Lợi ích khi vận hành tủ điện MDB

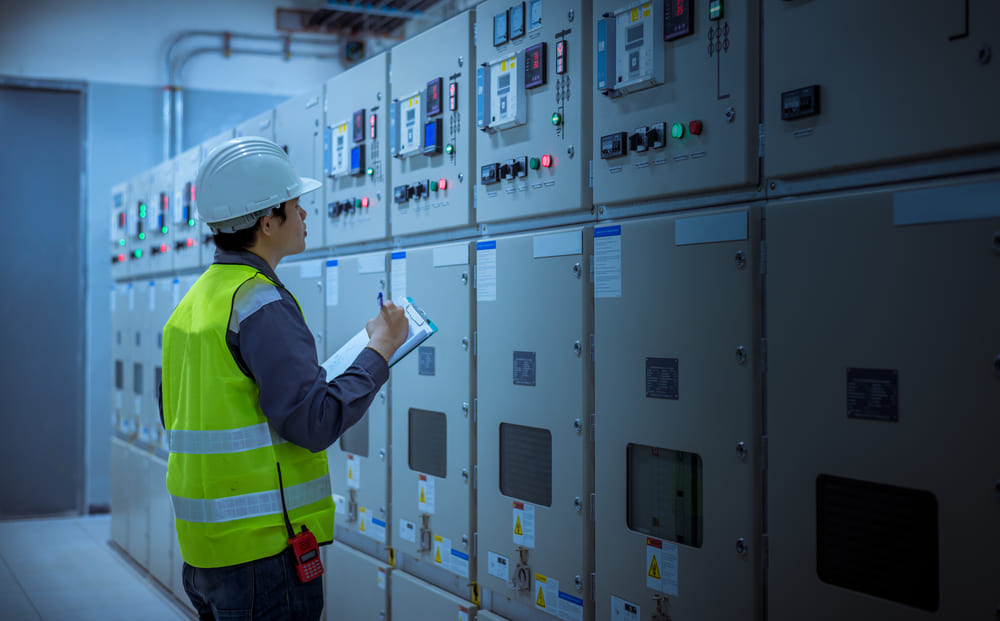

Tủ điện phân phối MDB có cấu trúc gồm các module đặt liền kề nhau, tạo thành hệ thống phân phối điện hoàn chỉnh và hoạt động hiệu quả. Kích thước tủ điện nhỏ gọn, tiết kiệm chi phí lắp đặt và không gian lắp đặt.

Vỏ tủ MDB có cấu trúc bảo vệ khép kín theo các tiêu chuẩn an toàn IP, hạn chế nước và bụi bẩn xâm nhập. Các khoang tách riêng biệt để hạn chế sự cố lan rộng. Thanh cái được che chắn rất an toàn cho người vận hành. Trong điều kiện vận hành tốt, các thiết bị trong tủ rất ít khi cần bảo trì, đồng thời tuổi thọ của tủ MDB có thể lên tới 50 năm.

Ứng dụng thực tế của tủ điện MDB

Sử dụng tủ điện MDB giúp giảm điện năng hao phí trong hệ thống. Tủ được sử dụng trong hệ thống điện xí nghiệp, công xưởng,… Trong ngành cơ khí, tủ MDB cung cấp điện cho các máy móc công suất lớn, kiểm soát quá trình truyền tải điện, tránh quá tải đường dây. Bên cạnh đó, hệ tủ điện công nghiệp này còn được dùng trong các công trình dân dụng như tòa nhà ở, văn phòng, bệnh viện, trung tâm thương mại, sân bay, nhà ga,…

Chọn thiết bị điện BTB Electric cho tủ điện MDB

BTB Electric – nhà sản xuất thiết bị điện công nghiệp chuẩn châu Âu là đơn vị cung cấp các dòng thiết bị điện cho tủ điện MDB. Các dòng thiết bị bao gồm ACB, MCCB, MCB, AC contactor, tụ bù, cuộn kháng, relay nhiệt,… Chúng tôi mong muốn được hợp tác cùng các nhà thầu công nghiệp lắp đặt hệ tủ điện cho nhà máy, nhà điều hành, công xưởng,… trên toàn Việt Nam.
