MCB là thiết bị đóng cắt mạch điện rất phổ biến trong đời sống thường ngày, có tên gần gũi là aptomat tép. Đa phần người dùng hiện nay không biết chọn mua MCB mà thường việc này là do thợ điện làm. Việc thiếu kiến thức về các thông số hay ký hiệu có trên MCB có thể khiến bạn vô tình sử dụng MCB không phù hợp hoặc kém chất lượng. BTB Electric sẽ tổng hợp các thông số, ký hiệu trên MCB và hướng dẫn bạn cách đọc các thành phần này qua bài viết dưới đây.

Những thông số kỹ thuật quan trọng của MCB

Các thông tin kỹ thuật quan trọng của aptomat MCB đều được thể hiện ngay tại mặt trước. Ở những loại MCB hàng giả, hàng kém chất lượng thì các ký hiệu này có thể bị lược bớt và bạn không nên lựa chọn.

Các thông số quan trọng của MCB gồm:

• Ký hiệu mã sản phẩm: Thể hiện cho series của MCB, có thể có thêm dòng định mức, đặc tính đường cong hay dòng cắt ngắn mạch. Khi thông thạo các thông số MCB bạn có thể chỉ cần dựa vào mã sản phẩm để chọn MCB phù hợp.
• In: Ký hiệu biểu thị cho cường độ dòng điện định mức của MCB, dao động phổ biến từ 1A tới 125A.
• Icu: Ký hiệu biểu thị khả năng chịu đựng điện áp ngắn mạch cao nhất của MCB trong 1 giây, giá trị trung bình từ 6kA đến 25kA.
• Đường cong đặc tính: Chữ cái biểu thị cho định mức cắt ngắn mạch của MCB dựa theo định mức tiêu chuẩn, bao gồm các chữ cái C, B, D, Z, S,…
• Ue: Ký hiệu biểu thị điện áp hoạt động định mức, tại MCB thường là 240/415V.
• Ui: Điện áp cách điện định mức của CB, đa phần là 500V.
• Nhãn trạng thái: Nhãn ghi ngay trên cần gạt MCB, biểu thị trạng thái đóng (ON) hoặc ngắt (OFF).
• Nhãn năng lượng: Giá trị 1, 2 hoặc 3 thể hiện giới hạn lỗi dẫn đến sự cố trên MCB, với 3 là lớn nhất.
• IEC/EN 60898-1: Chứng chỉ chất lượng của CB, chứng chỉ càng uy tín thì thiết bị càng chất lượng.
• Nhãn KEMA-KEUR: Chứng chỉ chất lượng hàng đầu thế giới cho MCB nhưng không nhiều thương hiệu MCB sở hữu.

Ngoài các ký hiệu trên, bạn có thể quan sát số pha/cực của MCB bằng mắt thường, xem ký hiệu MCB trong bản vẽ, xem đèn báo trạng thái MCB. Ngoài ra bạn có thể xem thêm các thông số quan trọng khác trên MCB tại sản phẩm bất kì thuộc MCB BTB Electric.

Các loại MCB theo thông số kỹ thuật

Dựa trên các thông số và ký hiệu quan trọng chúng tôi vừa đề cập, có thể phân loại MCB theo những cách sau:

• Phân loại theo số pha/cực: Các dòng MCB 1 pha 1 cực, 1 pha 2 cực, 3 pha 3 cực và 3 pha 4 cực.
• Phân loại theo dòng định mức (In): Các dòng MCCB 1A, 3A, 6A,…. cho đến 63A, 80A, 100A và 125A.
• Phân loại theo dòng cắt (Icu): Các dòng MCB 6kA, 10kA, 18kA.
• Phân loại mức dòng cắt: MCB dòng E tương ứng dòng cắt 6kA, dòng S tương ứng dòng cắt 10kA

Cách đọc thông số trên MCB BTB Electric

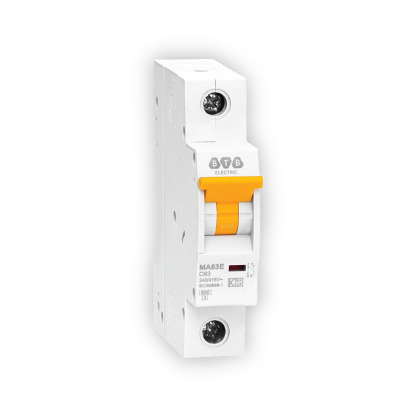

Ví dụ về cách đọc thông số và ký hiệu trên MCB MA63E 2P 32A 6kA từ BTB Electric.

• Thương hiệu MCB: BTB Electric
• Nhã trạng thái: I-ON tức đang đóng mạch
• Mã sản phẩm: MA63E tức dòng sản phẩm MA, khung 63 và loại mức dòng cắt ngắn mạch là E.
• Đặc tính đường cong và cường độ dòng điện: C32 tức C là đặc tính đường cong – ngắt mạch trong khoảng 5 – 10 lần dòng điện định mức và 32 là cường độ dòng điện 32A.
• Điện áp định mức: Dao động trong khoảng 415V
• Tiêu chuẩn chất lượng: IEC/EN 60898-1
• Mức dòng cắt: 6000A hay 6kA
• Nhãn năng lượng: Mức 3 là mức tốt nhất
• Nhãn chất lượng: KEMA-KEUR
• Ký hiệu MCB trong bản vẽ, có vị trí đấu dây 1, 2, 3, 4
• Số cực: 2 cực trên – 2 cực dưới

Lưu ý: Các thông số thể hiện trên mặt aptomat MCB sẽ thay đổi tùy theo quy định của thương hiệu, tính chất của dòng MCB hoặc thời điểm sản xuất MCB. Trên thực tế không có quy định bắt buộc các thông số nào cần thể hiện. Bạn cần nắm bắt thêm những kiến thức quan trọng về MCB hay các thiết bị điện khác, hãy theo dõi trên website https://btb-electric.com/vi/
